Владимир Сологуб - Автопрактикум. Часть 3. Ходовая часть и механизмы управления большегрузных автомобилей

Вследствие падения давления в управляющей полости клапана управления тормозной системой прицепа с однопроводным приводом, последний срабатывает и пропускает сжатый воздух в соединительную магистраль однопроводного привода. Воздух из тормозных камер прицепа выходит через воздухораспределитель в атмосферу, и колёса прицепа растормаживаются.

Таким образом, при торможении рабочей тормозной системой работают первый и второй контуры тормозного привода передних и задних колёс, а также часть третьего контура, комбинированного тормозного привода прицепа с управлением от первого и второго контуров.

При выходе из строя одного из контуров другие остаются работоспособными. При повреждении первого контура и отсутствии сжатого воздуха в баллоне торможение осуществляется тормозными механизмами задних колёс автомобиля и прицепа. При повреждении второго контура и отсутствии сжатого воздуха в баллоне торможение осуществляется тормозными механизмами передних колёс автомобиля и прицепа.

Для затормаживания автомобиля или автопоезда на стоянке рукоятку крана стояночной тормозной системы необходимо установить в заднее фиксированное положение. При этом управляющая полость ускорительного клапана соединится с атмосферным выводом тормозного крана с ручным управлением и через атмосферный вывод ускорительного клапана произойдет выпуск воздуха из цилиндров энергоаккумуляторов. Пружины, разжимаясь, приведут в действие тормозные механизмы задних колёс. Одновременно включится клапан управления тормозами прицепа с двухпроводным приводом, который подает сжатый воздух в управляющую магистраль двухпроводного привода и в клапан управления тормозной системой прицепа c однопроводным приводом. Последний при этом выпустит воздух из соединительной магистрали однопроводного привода. Таким образом, тормозная система прицепа приводится в действие так же, как при торможении педалью рабочей тормозной системы. Для выключения стояночной тормозной системы рукоятку тормозного крана стояночной системы следует установить в переднее положение. При этом воздух из воздушного баллона через кран будет поступать в управляющую полость ускорительного клапана. Клапан, сработав, пропустит сжатый воздух из воздушного баллона через двухмагистральный перепускной клапан в цилиндры пружинных энергоаккумуляторов и силовые пружины сожмутся.

Тормозной кран имеет следящее устройство, которое позволяет притормаживать автомобиль с различной интенсивностью в зависимости от положения рукоятки. При повороте рукоятки крана на тот или иной угол из управляющей полости ускорительного клапана выпускается сжатый воздух, причём давление в полости уменьшается пропорционально углу поворота рукоятки крана. При этом через атмосферный вывод ускорительного клапана выпускается воздух из цилиндров пружинных аккумуляторов в количестве, пропорциональном понижению давления воздуха, и происходит притормаживание прицепа или полуприцепа с интенсивностью, также пропорциональной уменьшению давления воздуха в цилиндрах пружинных энергоаккумуляторов.

При аварийном падении давления в контуре срабатывают пружинные энергоаккумуляторы и автомобиль затормаживается. Для растормаживания автомобиля в этом случае надо винты механического растормаживания, встроенные в цилиндры пружинных энергоаккумуляторов (рисунок 5.26), вывернуть до упора.

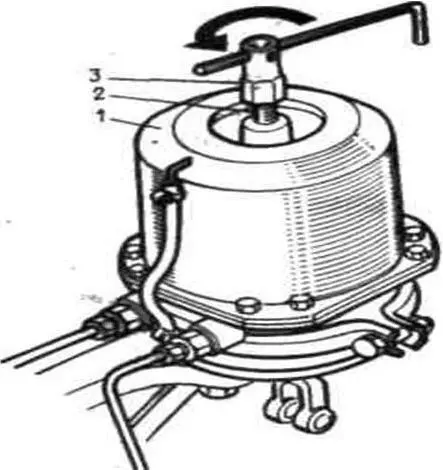

Рисунок 5.26 – Устройство для механического растормаживания стояночной тормозной системы

1 – пружинный энергоакумулятор; 2 – винт; 3 – торцовый ключ

Винт, вращаясь в резьбовой бобышке цилиндра, перемещается вверх и через упорный подшипник, воздействуя на поршень, поднимает его вместе с толкателем в крайнее верхнее положение. Силовая пружина сжимается и шток тормозной камеры возвращается в исходное положение.

Сигнал торможения при работе тормозных систем включается от пневмоэлектрического датчика, установленного в линии после клапана управления двухпроводной тормозной системой прицепа.

Автомобили оборудованы современными тормозными приборами, которые управляют рабочим (с раздельным приводом), стояночным, вспомогательным и запасным тормозами; устройствами для аварийного растормаживания стояночного тормоза, а также выводами для питания других потребителей сжатым воздухом.

Автомобили-тягачи, предназначенные для работы с прицепом или полуприцепом, оборудованы тормозными приборами для подключения тормозной системы прицепа или полуприцепа с однопроводным или двухпроводным пневматическими приводами тормозных механизмов.

Рабочий, стояночный и запасной тормоза управляют тормозными механизмами, установленными на всех колёсах автомобиля. В действие тормозные механизмы приводятся с помощью тормозных камер, расположенных на передней оси, и тормозных камер выполненных как одно целое с пружинными энергоаккумуляторами, расположенных на среднем и заднем мостах. Во время движения автомобиля силовые пружины энергоаккумуляторов сжаты под действием давления воздуха; при падении давления воздуха в цилиндрах энергоаккумуляторов силовые пружины приводят в действие тормозные механизмы колёс средней и задней осей.

Принцип действия вспомогательного тормоза основан на использовании компрессии двигателя (торможение двигателем) путём создания противодавления с помощью дроссельных заслонок в системе выпуска газов. Применение вспомогательного тормоза значительно снижает нагрузку на тормозные механизмы автомобиля и увеличивает срок их службы.

При торможении автомобиля-тягача рабочим, стояночным, вспомогательным или запасным тормозами одновременно затормаживаются также прицеп или полуприцеп.

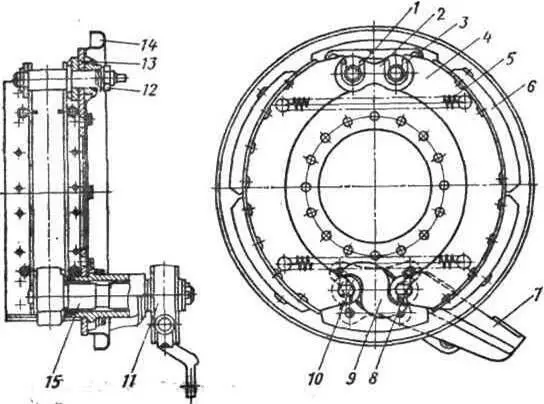

Тормозные механизмы (рисунок 5.27) установлены на всех шести колёсах автомобиля. Основной узел тормозного механизма смонтирован на суппорте, жёстко связанном с фланцем моста. На эксцентриковые оси 1, закреплённые в суппорте, свободно опираются две тормозные колодки 4 с прикреплёнными к ним фрикционными накладками 6, выполненными по серповидному профилю в соответствии с характером их износа. Оси колодок с эксцентричными опорными поверхностями позволяют при сборке тормоза правильно сцентрировать колодки с тормозным барабаном. Тормозной барабан крепится к ступице колеса пятью болтами.

Рисунок 5.27 – Тормозной механизм
