В случае повышенного расхода воздуха в одном из контуров действие клапана аналогично описанному.

Двойной защитный клапан при повреждении одного из контуров поддерживает давление сжатого воздуха в другом контуре в пределах 0,52-0,54 МПа (5,2-5,4 кгс/см 2).

Тройной защитный клапан (рисунок 5.34) направляет поток сжатого воздуха в три контура и сохраняет неизменным давление в них при повреждении одного из контуров.

Сжатый воздух от компрессора через ввод корпуса поступает в полости под клапанами 3 и 12. При этом клапаны преодолевают усилие уравновешивающих пружин 5 и 9, которые через диски 4 и 10 воздействуют на диафрагмы 8 и 11, и открываются. Сжатый воздух через два вывода направляется в баллоны контура привода тормозных механизмов колёс передней оси и контура привода тормозных механизмов колёс задней тележки. Одновременно с наполнением воздушных баллонов открываются клапаны 13 и 14, и воздух поступает в полость над клапаном 15. При достижении определённого давления клапан 15, преодолевая усилие пружины 18, открывается, и воздух заполняет контур аварийного растормаживания стояночного тормоза.

Клапаны 3 к 12 открываются при давлении 0,52 МПа (5,2 кгс/см 2), а клапан 15 – при давлении 0,51 МПа (5,1 кгс/см 2). Предварительное усилие пружин, воздействующих через диски и диафрагмы на клапаны, регулируют винтами 7. Между диафрагмами и клапанами установлены буферные пружины.

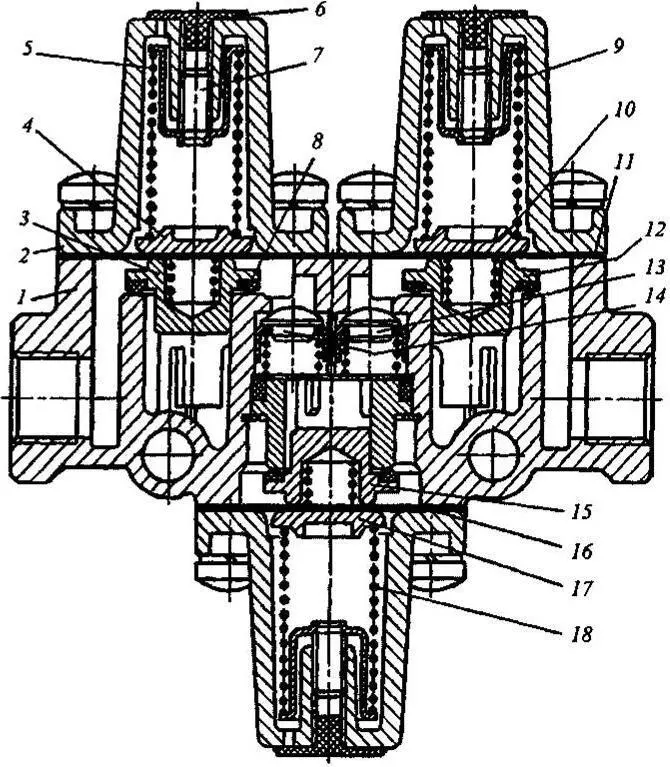

Рисунок 5.34 – Тройной защитный клапан

1 – корпус; 2 – колпак; 3, 12, 15– магистральные клапаны; 4, 10, 17 – опорные диски; 5, 9, 18 – пружины;6 – заглушка; 7 – регулировочный винт; 8, 11, 16 – диафрагмы; 13, 14 – клапаны

При исправных контурах пневмопривода диафрагмы 8, 11 и 16 прогибаются под действием давления воздуха, поступающего под клапаны и находящегося в баллонах. Поэтому клапаны открываются даже и тогда, когда давление в полостях под ними ниже указанного.

В случае выхода из строя одного из контуров давление во внутренних полостях корпуса клапана уменьшается, и под действием пружин все клапаны закрываются во время открытия клапана в неисправном контуре.

При выходе из строя магистрали, идущей от компрессора, клапаны под действием пружин закрываются, и давление в контурах пневмопривода сохраняется.

Двухсекционный тормозной кран (рисунок 5.35) предназначен для управления колёсными тормозными механизмами автомобиля и приводом тормозов прицепа, имеет две независимые расположенные последовательно секции. Выводы крана соединены с воздушными баллонами раздельного привода рабочего тормоза.

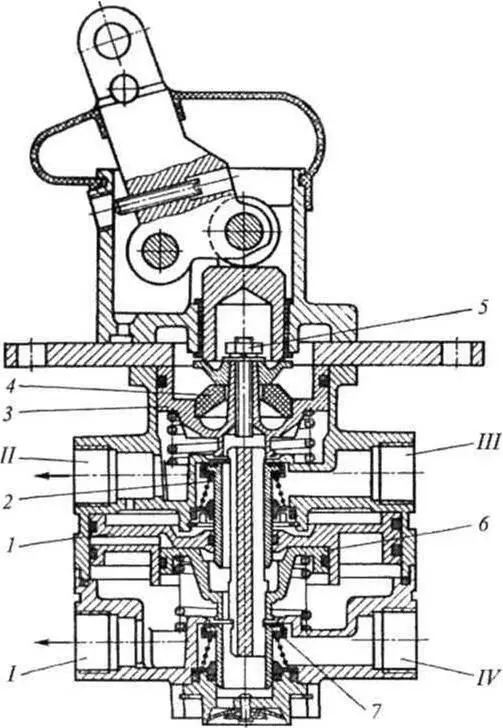

Рисунок 5.35 – Двухсекционный тормозной кран

I и II – выводы к тормозным камерам соответственно передних и задних колёс; III и IV – выводы к воздушным баллонам; 1 – ускорительный поршень; 2, 7 – клапаны; 3, 6 – ступенчатые поршни; 4 – упругий элемент; 5 – упорный болт

Усилие от рычага тормозного крана через резиновый упругий элемент 4 передаётся ступенчатому поршню 3. Перемещаясь вниз, поршень 3 закрывает выпускное отверстие клапана 2, а затем отрывает его от седла. Через вывод II сжатый воздух поступает в тормозные камеры задних колёс до тех пор, пока сила нажатия на рычаг не будет уравновешена давлением сжатого воздуха на ступенчатый поршень 3. Одновременно с повышением давления в выводе II сжатый воздух через канал в корпусе крана проходит в полость над поршнем 1 второй секции тормозного крана.

Поршень 1, имеющий большую площадь, перемещается вниз (при небольшом давлении в надпоршневом пространстве) и воздействует на ступенчатый поршень 6 второй секции тормозного крана. При перемещении поршня 6 вниз закрывается выпускное отверстие клапана 7, а затем клапан отходит от седла. Сжатый воздух через вывод I поступает в тормозные камеры колёс передней оси.

С повышением давления в выводе I сжатый воздух проходит в полость под поршни 1 и 6, давление воздуха уравновешивает силу, действующую на поршень сверху. Вследствие этого в выводе I также устанавливается давление, соответствующее усилию на рычаге тормозного крана (следящее действие).

В случае повреждения контура и при падении давления в выводе II крана усилие от рычага тормозного крана через болт 5 будет передаваться непосредственно на шток ступенчатого поршня 6. Таким образом, вторая секция будет управляться механически, а не пневматически и сохранять свою работоспособность.

При повреждении другого контура и отсутствии воздуха в выводе I второй секции первая секция работает аналогично описанному выше. Когда же усилие с тормозной педали снимается, рычаг тормозного крана под действием упругого элемента 4 возвращается в исходное положение, возвратная пружина, разжимаясь, поднимает вверх ступенчатый поршень 3. Клапан 2 садится в седло, и доступ воздуха из воздушного баллона к выводу II прекращается. При дальнейшем движении поршня 3 вверх откроется выпускное отверстие клапана 2. Сжатый воздух через отверстия клапанов 2 и 7 и атмосферного вывода (выполнено в нижней части тормозного крана) уйдет в атмосферу.

Падение давления в выводе II, а следовательно, над поршнем 1 заставляет перемещаться поршни 1 и 6 в верхнее положение. Прекращается подача воздуха из баллона, и воздух из вывода I удаляется в атмосферу через открывшееся выпускное отверстие клапана 7.

Привод крана состоит из тяг и рычагов, соединяющих его с тормозной педалью (она установлена на одной подставке с педалью подачи топлива). Педаль связана тягой с промежуточным рычагом, размещённым на кронштейне под полом кабины. К кронштейну прикреплена также оттяжная пружина педали тормоза. Промежуточный рычаг установлен так, что центр его нижнего отверстия, к которому присоединена тяга, идущая к рычагу маятникового типа, совпадает с осью опрокидывания кабины. Поэтому при опрокидывании кабины элементы привода тормозного крана практически не перемещаются.

Рычаг маятникового типа размещён на верхней полке левого лонжерона рамы и связан тягой непосредственно с рычагом тормозного крана.

Кран управления стояночным тормозом (рисунок 5.36) предназначен для управления пружинными энергоаккумуляторами привода стояночной и запасной тормозных систем.

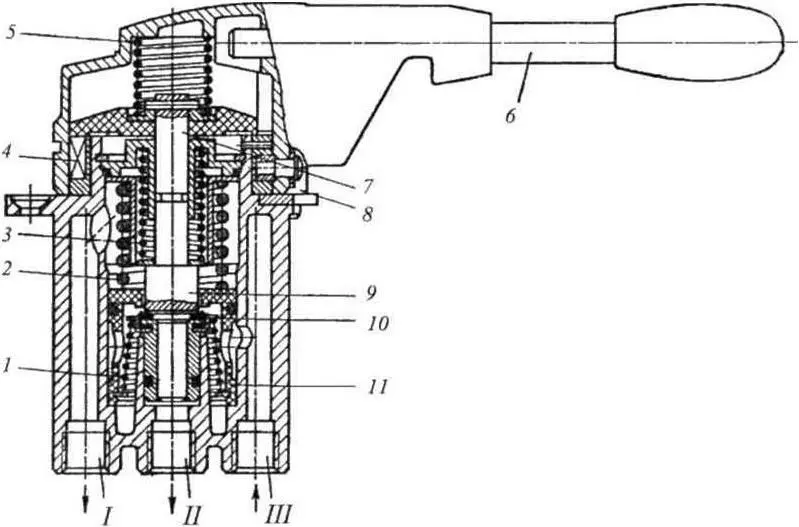

Рисунок 5.36 – Кран управления стояночным тормозом

I – вывод управляющей магистрали ускорительного клапана; II – атмосферный вывод; III – вывод к воздушному баллону; 1 – пружина выпускного клапана; 2 – уравновешивающая пружина; 3, 5 – пружины штока; 4 – кулачок; 6 – рукоятка крана; 7 – шток; 8 – фиксатор рукоятки; 9 – седло; 10 – выпускной клапан; 11 – поршень
