При растормаживании давление в выводе I уменьшается, ступенчатый поршень 2 перемещается вверх и закрывает впускное отверстие клапана 1. При дальнейшем движении поршня 2 клапан 1 отходит от седла толкателя 3, и сжатый воздух из тормозных камер через вывод II и полый толкатель 3 выходит в атмосферный вывод, отгибая края резинового клапана.

Ускорительный клапан (рисунок 5.42) ускоряет впуск сжатого воздуха и выпуск его из цилиндров энергоаккумуляторов.

К выводу III подсоединяется магистраль от воздушного баллона. При падении давления в магистрали ручного тормозного крана, присоединённого к выводу IV, впускной клапан 4 закрыт, выпускной клапан 1 открыт, из цилиндров пружинных энергоаккумуляторов через вывод I воздух выходит в атмосферный вывод II. Как только сжатый воздух из ручного тормозного крана попадает в камеру 2, поршень 3 опускается вниз, закрывая при этом клапан 1 и открывая клапан 4. Сжатый воздух проходит из воздушного баллона в пружинные энергоаккумуляторы и действует на поршень 3 снизу. Как только давление, действующее на поршень снизу, становится несколько больше давления, действующего на поршень сверху, поршень приподнимается, клапан 4 закрывается, и давление в пружинных энергоаккумуляторах не повышается. Аналогичное следящее действие поршня 3 проявляется и при понижении управляющего давления. При этом сжатый воздух из пружинных энергоаккумуляторов выходит в атмосферу через открывшийся выпускной клапан 1 и атмосферный вывод II.

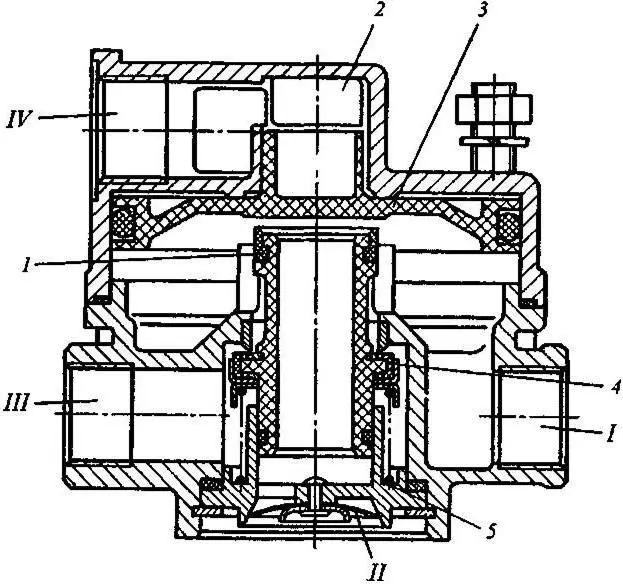

Рисунок 5.42 – Ускорительный клапан

I – вывод к цилиндрам энергоаккумуляторов; II – вывод в атмосферу; III – вывод к воздушному баллону; IV-вывод к крану управления стояночным тормозом; 1 – выпускной клапан; 2 – управляющая камера; 3 – поршень; 4 – впускной клапан; 5 – пружина

Для обеспечения ускоряющего действия клапана магистраль, соединяющая баллон с ускорительным клапаном и пружинными энергоаккумуляторами, выполнена в виде короткой трубки большого диаметра. Управляющая магистраль, идущая от ручного тормозного крана, представляет собой более длинную трубку меньшего диаметра, так как заполняемый воздухом объём над поршнем 3 невелик.

Тормозные камеры служат для приведения в действие тормозных механизмов передних колёс автомобиля. Тормозная камера (рисунок 5.43, а) состоит из корпуса 5 и крышки 1 между которыми зажата диафрагма 4 из прорезиненной ткани. Диафрагма разделяет тормозную камеру на две полости. Полость А (полость крышки) через штуцер 2 связана с подводящей магистралью контура тормозных механизмов передних колёс автомобиля. Полость Б (диафрагменная полость) сообщается с окружающим воздухом через отверстия 8 в корпусе 5. Пружина 6 прижимает к диафрагме опорный диск 5 со штоком 7, который соединён с регулировочным рычагом, установленным на валу разжимного кулака.

При торможении (рисунок 5.43, б) сжатый воздух поступает через штуцер 2 в полость А крышки, давит на диафрагму, которая, прогибаясь, перемещает шток 7 тормозной камеры. При этом воздух из полости Б выходит наружу через отверстия 8 в корпусе. Шток поворачивает регулировочный рычаг вместе с разжимным кулаком, который прижимает колодки к тормозному барабану с усилием, пропорциональным давлению сжатого воздуха, поступающего в тормозную камеру. При растормаживании сжатый воздух из полости А выходит наружу через тормозной кран. При этом шток 7 с диском 3 под действием возвратной пружины 6 перемещается в исходное положение. Он поворачивает регулировочный рычаг с разжимным кулаком и освобождает тормозные колодки, которые отводятся от тормозного барабана стяжными пружинами.

Рисунок 5.43 – Тормозная камера

а – в нерабочем состоянии; б – при торможении; А, Б – полости; 1 – крышка; 2 – штуцер; 3 – диск; 4– диафрагма; 5 – корпус; 6 – пружина; 7 – шток; 8 – отверстие

Тормозные камеры с энергоаккумулятором служат для приведения в действие тормозных механизмов задних колёс автомобиля при включении рабочей, запасной и стояночной тормозных систем. Тормозная камера с энергоаккумулятором (рисунок 5.44) представляет собой устройство, состоящее из пневматической камеры и пружинного энергоаккумулятора. Между корпусом 2 камеры и фланцем 5 цилиндра 7 зажата диафрагма 3, а в цилиндре размещён поршень 8 с толкателем 12, находящийся под воздействием пружины 9. Внутри толкателя находится винт 10. Цилиндр 7 соединён трубкой 11 с корпусом 2 камеры, которая через отверстие сообщается с окружающим воздухом. В нерабочем состоянии сжатый воздух постоянно подводится через вывод А в полость цилиндра 7 под поршень 8, который находится в верхнем крайнем положении, сжимая полностью пружину 9.

Рисунок 5.44 – Тормозная камера с энергоаккумулятором

А, Б – выводы; 1 – шток; 2 – корпус; 3 – диафрагма; 4 – диск; 5 – фланец; 6 – подпятник; 7 – цилиндр; 8 – поршень; 9, 13 – пружины; 10 – винт; 11 – трубка; 12 – толкатель

При включении рабочей тормозной системы тормозные механизмы задних колёс автомобиля приводятся в действие пневматическими камерами. При этом сжатый воздух через вывод Б поступает в над диафрагменную полость, и диафрагма 3 через диск 4 действует на шток 1, соединённый с регулировочным рычагом тормозного механизма, вызывая торможение колеса. При растормаживании сжатый воздух выходит из наддиафрагменной полости, и диафрагма возвращается в исходное положение возвратной пружиной 13.

При включении запасной или стояночной тормозных систем тормозные механизмы Задних колёс приводятся в действие энергоаккумулятором. В этом случае сжатый воздух выпускается наружу из полости под поршнем 8, соответственно, частично или полностью. Под действием пружины 9 поршень перемещается вниз и перемещает толкатель 12, который через подпятник 6 действует на диафрагму 3 и шток 1 тормозной камеры, вызывая торможение колеса.

Включение запасной или стояночной тормозных систем производится подачей сжатого воздуха в полость цилиндра 7 энергоаккумулятора под поршень 8. При отсутствии сжатого воздуха в системе растормаживание производится путем вывинчивания винта 10.

Рабочая тормозная система должна обеспечивать уменьшение скорости и остановку автомобиля независимо от его скорости, нагрузки и величин уклонов дорог, для которых он предназначен.

Привод тормозных механизмов смешанный (пневмогидравлический), двухконтурный, с раздельным торможением колёс переднего и двух задних мостов. Управление осуществляется педалью в кабине водителя, связанной рычагами и тягами с двухсекционным тормозным краном.
