Под давлением воздуха шток с поршнями перемешается и через толкатель действует на поршень 16 главного тормозного цилиндра, который вытесняет жидкость в тормозную магистраль.

При растормаживании воздух из пневматического усилителя через тормозной кран выходит в атмосферу. Поршни главного тормозного цилиндра и пневматическою усилителя под действием пружин возвращаются в исходное положение.

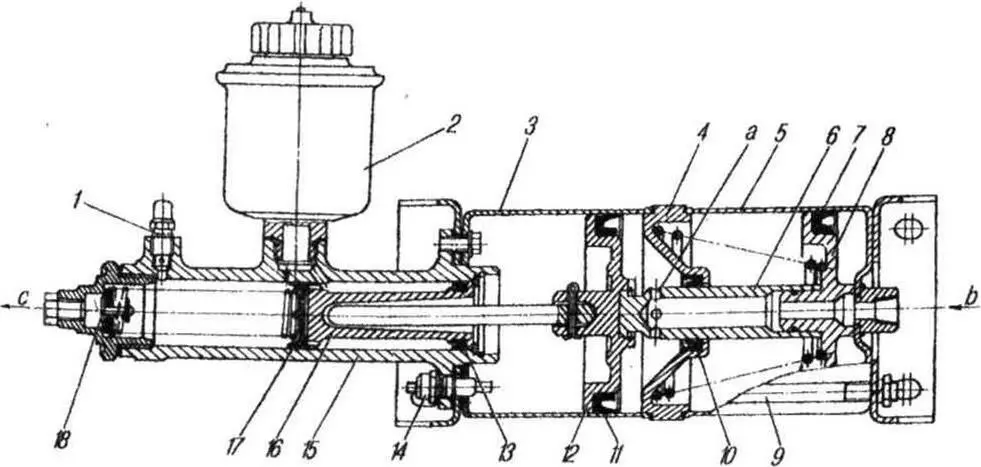

Рисунок 5.48 – Усилитель пневматический с главным тормозным цилиндром

1 – клапан перепускной; 2 – бачок для тормозной жидкости; 3, 5 – пневмоцилиндры; 4 – проставка; 6 – шток; 7, 10, 11, 13, 17 – манжеты; 8, 12, 16 – поршни; 9 – стяжка; 14 – включатель сигнализатора неисправности тормозов; 15 – цилиндр тормозной главный; 18 – клапан обратный; а – радиальное отверстие; b – от тормозного крана; с – в тормозную систему

Приборы пневматического привода тормозов служат для создания на автомобиле запаса сжатого воздуха и для приведения в действие тормозов автомобиля и прицепа. Назначение и конструкция приборов рассмотрена в тормозной системе автомобилей КамАЗ.

На автомобилях установлен рабочий тормоз с пневматическим приводом. Он является основным, действует на все колёcа автомобиля и состоит из тормозного механизма и пневматического привода.

Тормозной механизм рабочего тормоза (рисунок 5.49) включает тормозной барабан 9, тормозные колодки 5 с накладками 7, разжимной кулак 3 и регулировочный рычаг 14. Тормозные механизмы всех колёс взаимозаменяемы.

Рисунок 5.49 – Рабочий тормоз автомобиля МАЗ

1 – диск опорный: 2 – втулка распорная: 3 – кулак разжимной: 4 – ролик упорный; 5 – колодка: 6 – втулка; 7 – фрикционная накладка; 8 – пружина стяжная; 9 – барабан тормозной; 10 – пружины удерживающие; 11 – ось колодок; 12 – щиток защитный; 13 – камера тормозная; 14 – рычаг регулировочный; 15 – шестерня червячная: 15 – червяк регулировочный; 17 – вилка; 18 – шток;19 – диафрагма

Тормозной барабан крепится болтами к фланцу ступицы колеса. Он отлит из серого чугуна. Внутренняя поверхность барабана является поверхностью трения при торможении.

Тормозные колодки – штампованные, однорёберные, опираются на ось 11, установленную в опорном диске. На верхних концах колодок смонтированы опорные ролики, на которые воздействует разжимной кулак 3. Колодки стягиваются двумя пружинами 8 и 10, поэтому они всегда своими концами прижаты к опорной оси 11 и к поверхности разжимного кулака.

К колодкам приклёпаны фрикционные накладки. Головки заклёпок заглублены в накладку. Если расстояние от поверхности накладки до головки заклёпки остаётся менее 1 мм, накладки следует заменить.

Разжимной кулак изготовлен с валом как одно целое. Вал имеет шлицы для соединения с регулировочным рычагом. Поверхность разжимного кулака имеет спиральную форму, что обеспечивает перемещение колодок от центра к поверхности барабана.

Регулировочный рычаг посажен на шлицевой конец вала разжимного кулака. Внутри рычага размещены червяк и червячная шестерня. Вал червяка зафиксирован шариковым фиксатором от произвольного поворота в корпусе регулировочного червяка. Вращение вала ключом за квадратную головку приводит к повороту червяка и через него червячного колеса, которое поворачивает вал разжимного кулака. В результате концы колодок раздвигаются на необходимую величину. При вращении вала червяка прослушиваются щелчки фиксатора.

Принципиальная схема пневматического тормозного привода автомобилей МАЗ показана на рисунке 5.50.

Питающая часть пневмопривода тормозов состоит из компрессора 1 (рисунок 5.50), влагоотделителя 2, регулятора давления 3, конденсационного ресивера 4, двойного защитного клапана 5 и соединяющих их трубопроводов и арматуры.

При работе двигателя сжатый воздух из компрессора поступает через влагоотделитель 2, регулятор давления 3 в конденсационный ресивер 4 и далее через двойной защитный клапан 5 в ресиверы 8 и 9. Одновременно из компрессора сжатый воздух через одинарный защитный клапан 7 поступает в ресивер 10, к которому подключены дополнительные потребители: привод механизма вспомогательного тормоза, усилитель сцепления и др.

При достижении давления в системе 0,8 МПа (8 кгс/см 2) срабатывает регулятор давления и дальнейшее поступление воздуха в систему прекращается – происходит разгрузка компрессора в атмосферу. Одновременно с регулятором давления срабатывает влагоотделитель, выбрасывая в атмосферу скопившийся в нём конденсат.

В пневматический тормозной привод входят следующие независимые пневмоконтуры:

– тормозных механизмов колёс переднего моста;

– тормозных механизмов колёс заднего и среднего мостов;

– механизма стояночного (запасного) тормоза;

– тормозных механизмов полуприцепа;

– механизма вспомогательного тормоза и других потребителей сжатого воздуха.

Рисунок 5.50 – Схема пневматического привода тормозов автомобилей МАЗ

1 – компрессор; 2 – влагоотделитель; 3 – регулятор давления; 4 – конденсационный ресивер; 5 – двойной защитный клапан; 6 – клапан контрольного вывода; 7 – одинарный защитный клапан; 8 – ресивер переднего контура; 9 – ресиверы заднего контура; 10 – ресиверы для потребителей; 11 – кран управления моторным тормозом; 12 – цилиндр выключения подачи топлива; 13 – пневмоцилиндр управления вспомогательным тормозом; 14 – обратный клапан; 15 – клапан управления тормозами полуприцепа по двухпроводной схеме; 16 – клапан управления тормозами полуприцепа по однопроводной схеме; 17 – кран управления стояночным тормозом; 18 – тормозной кран; 19, 19а – ускорительный клапан; 20 – регулятор тормозных сил; 21 – тормозная камера с пружинным энергоаккумулятором; 22 – передняя тормозная камера; 23 – двухмагистральный клапан; 24 – разобщительный кран; 25 – соединительная головка; 26 – пневмовывод для однопроводной схемы полуприцепа; 27 – выключатель (датчик); 28 – выключатель сигнала торможения; 29 – датчик; 30 – клапан слива конденсата; 31 – предохранитель от замерзания; А – вывод к потребителям

На всех воздушных ресиверах устанавливаются краны слива конденсата 30. Кроме того, в пневмосистему включены пневмоэлектрические датчики 27, связанные с соответствующими сигнальными лампами на щитке приборов, которые включаются при уменьшении давления в том или ином контуре ниже 0,56 МПа (5,6 кгс/см 2), а также датчики 29, связанные с манометрами, установленными на щитке приборов.
