Сжатый воздух из системы подводится к выводу III крана. И вследствие того, что под действием пружин 3 и 5 шток 7 удерживается в нижнем положении, а седло 9 прижато к выпускному клапану 10, он через отверстие седла, выполненное в поршне 11, проходит к выводу I и далее в управляющую магистраль ускорительного клапана.

При поворачивании рукоятки 6 кулачки 4 поднимают шток 7. Клапан 10 под действием пружины 1 также поднимается, отверстие седла поршня 11 закрывается, а отверстие в клапане 10 открывается, и воздух из управляющей магистрали через вывод II выходит в атмосферу. В крайних положениях рукоятка 6 удерживается фиксатором 8. Из промежуточных положений рукоятка автоматически возвращается в нижнее положение, соответствующее выключению тормоза.

Следящее действие осуществляется поршнем 11 и уравновешивающей пружиной 2. Следящее устройство тормозного крана позволяет использовать стояночный тормоз для аварийного торможения.

Кран управления вспомогательным тормозом (рисунок 5.37) и кран аварийного растормаживания стояночного тормоза. Сжатый воздух через вывод I поступает в полость А под впускным клапаном 4. При нажатии на кнопку толкателя 1 впускной клапан 4 открывается, а канал 3 в толкателе закрывается, и воздух через выход III поступает в рабочий цилиндр.

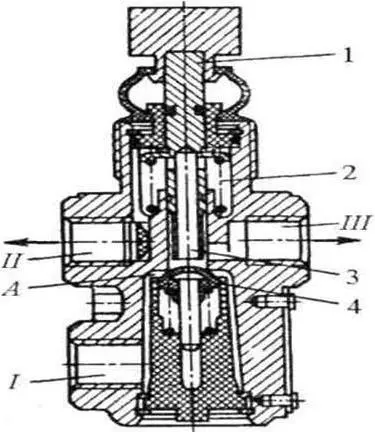

Рисунок 5.37 – Кран управления вспомогательным тормозом

А – полость; I – вывод к воздушному баллону; II – атмосферный вывод; III – вывод к пневмоцилиндрам; 1 – толкатель; 2 – пружина толкателя; 3 – выпускной канал; 4 – выпускной клапан

При отпускании кнопки под действием пружины 2 толкатель 1 возвращается в верхнее положение, а впускной клапан 4 закрывается. Из рабочего цилиндра воздух начинает выходить в атмосферу через отверстия в толкателе 1 и вывод II.

Кран аварийного растормаживания аналогичен по устройству крану управления вспомогательным тормозом.

Клапан ограничения давления (рисунок 5.38) ограничивает давление воздуха в тормозных камерах передней оси при неполном торможении и ускоряет выпуск воздуха из тормозных камер.

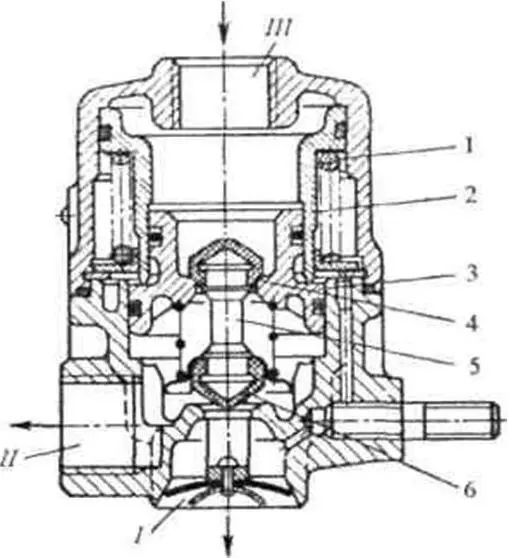

Рисунок 5.38 – Клапан ограничения давления

I – атмосферный вывод; II – вывод к тормозным камерам передних колёс; III – вывод к тормозному крану; 1 – пружина; 2 – выравнивающий поршень; 3 – ступенчатый поршень; 4 – впускной клапан; 5 – соединитель клапанов; 6 – выпускной клапан

Вывод III клапана соединён со второй секцией тормозного крана, вывод II – с тормозными камерами передних колёс. При торможении сжатый воздух из тормозного крана через вывод III поступает в клапан, воздействует на верхний торец поршня 3 и перемещает его вместе с двойным клапаном вниз. Выпускной клапан 6 закрывается, а при дальнейшем продвижении поршня 3 открывается впускной клапан 4. При этом сжатый воздух поступает к выводу II и далее к тормозным камерам передней оси. Одновременно сжатый воздух воздействует на нижний торец поршня 3 (площадь которого больше, чем у верхнего торца) и перемещает поршень вверх. Таким образом, в выводе II устанавливается давление, соответствующее соотношению площадей торцов поршня 3. Это соотношение сохраняется при увеличении давления в выводе III до 0,35 МПа (3,5 кгс/см 2).

Если давление в выводе III становится больше 0,35 МПа (3,5 кгс/см 2), то сила, действующая на верхний торец поршня 3, за счёт дополнительного воздействия поршня 2 возрастает. При дальнейшем повышении его разность давлений в выводах III и II становится всё меньше и, когда оно станет 0,6 МПа (6,0 кгс/см 2), уменьшается до нуля.

С уменьшением давления в выводе III поршни 2 и 3 вместе с двойным клапаном переместятся вверх, клапан 4 закроется, откроется выпускной клапан 6, и сжатый воздух из тормозных камер выйдет в атмосферу через вывод I с резиновым грязезащитным уплотнителем. При этом ограничительный клапан будет клапаном быстрого растормаживания.

Автоматический регулятор тормозных сил изменяет давление воздуха в тормозных камерах среднего и заднего мостов в зависимости от нагрузки автомобиля (рисунок 5.39).

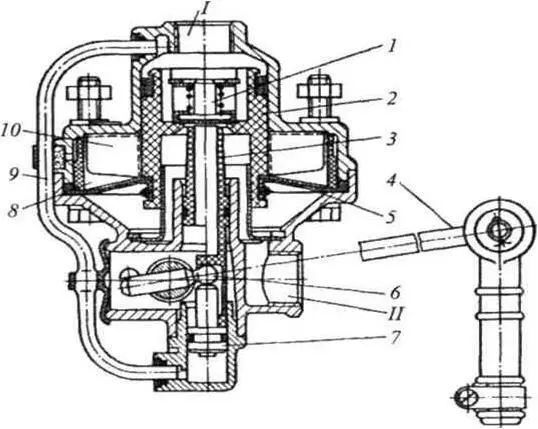

Рисунок 5.39 – Автоматический регулятор тормозных сил

I – вывод к тормозному крану; II – вывод к тормозным камерам задних колёс; 1 – клапан; 2 – ступенчатый поршень; 3 – толкатель; 4 – рычаг; 5 – диафрагма; 6 – шаровая цапфа; 7 – поршень; 8 – ребристый конус корпуса; 9 – соединительная трубка; 10 – ребристый конус поршня

Он установлен на раме автомобиля (рисунок 5.40). Его рычаг 4 (рисунок 5.39) соединён с упругим элементом, который размещён на штанге, прикреплённой к балкам мостов.

Упругий элемент (рисунок 5.41) защищает регулятор от повреждений при вертикальных перемещениях мостов задней тележки, а также поглощает толчки и уменьшает вибрацию, когда они превышают допустимые пределы.

Рисунок 5.40 – Установка регулятора тормозных сил

1 – лонжерон; 2 – регулятор тормозных сил; 3 – рычаг регулятора; 4 – тяга; 5 – упругий элемент; 6 – штанга; 7 – компенсатор; 8 – средний мост; 9 – задний мост

Рисунок 5.41 – Упругий элемент

1 – корпус; 2 – пружина; 3 – штанга; 4 – соединительная муфта

Если автомобиль не загружен, то расстояние между мостами и регулятором тормозных сил наибольшее, и рычаг 4 (рисунок 5.39) находится в нижнем положении. При нагрузке автомобиля это расстояние уменьшается, и рычаг 4 поворачивается из положения «Порожний» в положение «Гружёный». Шаровая цапфа 6 служит опорой для толкателя 3, который удерживает клапан 1 в открытом положении до тех пор, пока не будет достигнуто давление в тормозных камерах колёс задней тележки, соответствующее положению рычага 4.

Сжатый воздух из первой секции тормозного крана поступает в корпус регулятора через вывод I и отжимает вниз поршень 2. При этом толкатель 3 отжимается клапаном 1 вниз до посадки его на шаровую цапфу 6, а при дальнейшем перемещении поршня 2 толкатель открывает клапан 1. Через вывод II воздух поступает в тормозные камеры, а также в полость под диафрагму 5. Через соединительную трубку 9 из вывода I воздух одновременно поступает под поршень 7, который обеспечивает постоянный и мягкий контакт цапфы с толкателем 3. Положение толкателя зависит от положения рычага регулятора.

При дальнейшем движении поршня 2 вниз диафрагма 5 накладывается на ребристый конус 10 поршня 2. Эффективная площадь диафрагмы непрерывно увеличивается до тех пор, пока не превысит площадь верхней части поршня. После этого поршень 2 приподнимется, й клапан 1 закрывается. Давление в тормозных камерах полностью нагруженного автомобиля становится равным давлению в секции тормозного крана. Если автомобиль нагружен не полностью или совсем не нагружен, то давление в тормозных камерах будет меньше давления в секции тормозного крана.
