1 – эксцентриковая ось; 2 – накладка осей; 3 – чека оси; 4 – колодка; 5 – стяжная пружина; 6 – накладка колодки; 7 – кронштейн; 8 – ось ролика; 9 – разжимной кулак; 10 – ролик; 11 – регулировочный рычаг; 12 – гайка эксцентриковой оси; 13 – суппорт; 14 – щиток; 15 – вал разжимного кулака

При торможении колодки раздвигаются S-образным кулаком 9 и прижимаются к внутренней поверхности барабана. Между разжимным кулаком и колодками установлены ролики 10, снижающие трение и улучшающие эффективность торможения. В исходное положение колодки возвращаются четырьмя стяжными пружинами 5.

Вал 15 разжимного кулака вращается в кронштейне, прикреплённом к суппорту болтами. На этом же кронштейне установлена тормозная камера. На конце вала разжимного кулака находится регулировочный рычаг 11 червячного типа, соединённый со штоком тормозной камеры при помощи вилки и пальца. Щиток 14 тормоза, прикреплённый болтами к суппорту, защищает тормозной механизм от грязи.

Тормозной пневмопривод автомобилей семейства КамАЗ (рисунок 5.28) состоит из общего участка питания всех контуров сжатым воздухом и пяти независимых контуров.

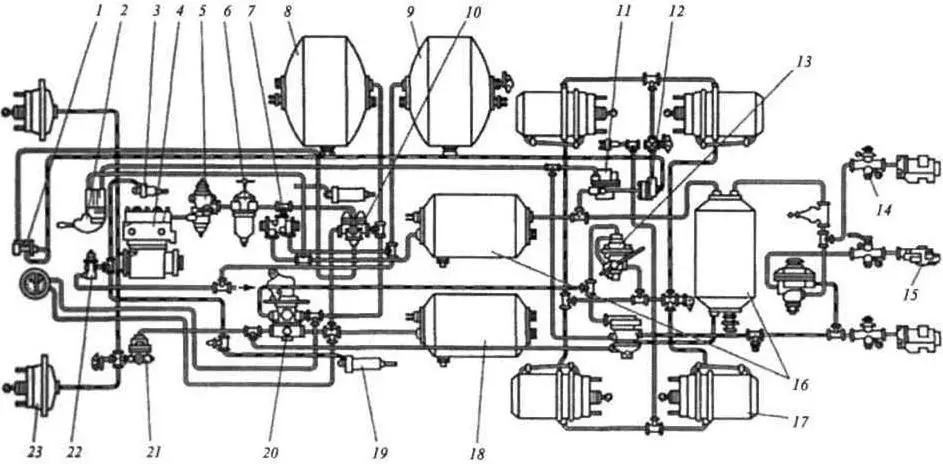

Рисунок 528 Пневматический тормозной привод автомобилей КамАЗ 1 2 14 20 - фото 66

Рисунок 5.28 – Пневматический тормозной привод автомобилей КамАЗ

1, 2, 14, 20, 22 – краны; 3, 19 – цилиндры; 4 – компрессор; 5, 13 – регуляторы; 6 – предохранитель; 7, 10, 11, 12, 21 – клапаны; 8, 9, 16, 18 – баллоны; 15 – головка; 17, 23 – тормозные камеры

Компрессор 4 подает сжатый воздух через регулятор 5 давления в предохранитель 6 от замерзания, где воздух насыщается парами спирта. Далее насыщенный воздух распределяют двойной 7 и тройной 10 защитные клапаны в трубопроводы пяти независимо действующих контуров. Эти контуры обеспечивают действие тормозных механизмов рабочей, стояночной, запасной и вспомогательных тормозных систем автомобиля, а также аварийное растормаживание стояночного тормозного механизма.

Первый контур служит для привода тормозных механизмов передних колёс автомобиля. В контур входят воздушный баллон 18, нижняя секция тормозного крана 20, клапан 21 ограничителя давления и тормозные камеры 23 передних колёс.

Второй контур предназначен для привода тормозных механизмов колёс среднего и заднего мостов автомобиля. Контур включает в себя воздушный баллон 8, верхнюю секцию тормозного крана 20, регулятор 13 тормозных сил и тормозные камеры 17 колёс среднего и заднего мостов.

Третий контур служит для привода тормозных механизмов стояночной и запасной тормозных систем (комбинированной системы прицепа или полуприцепа). В контур входят воздушные баллоны 16, тормозной кран 2 обратного действия с ручным управлением стояночным тормозным механизмом, ускорительный клапан 11, двухмагистральный клапан 12 и цилиндры энергоаккумуляторов тормозных камер 17.

Четвёртый контур предназначен для привода тормозных механизмов вспомогательной тормозной системы и дополнительных потребителей сжатого воздуха (пневмосигналы, стеклоочистители и др.). Контур включает в себя цилиндр 19 привода заслонки выпускного трубопровода двигателя и цилиндр 3 выключения подачи топлива.

Пятый контур служит для аварийного растормаживания стояночного тормозного механизма. Контур подключён к тройному защитному клапану 10 и обеспечивает трёхкратное растормаживание при неработающем двигателе после аварийного торможения, чтобы отбуксировать автомобиль с места аварии. Растормаживание производится краном 1, управляющим впуском и выпуском сжатого воздуха в цилиндры энергоаккумуляторов тормозных камер 17.

Приборы, входящие в пневматический тормозной привод рассмотрим на примере автомобилей семейства КамАЗ, как наиболее применяемые в тормозных системах большинства современных большегрузных автомобилей.

Компрессор предназначен для нагнетания в воздушные баллоны (ресиверы) сжатого воздуха с целью создания его запаса в тормозной системе с пневматическим приводом.

Компрессор поршневого типа, непрямоточный, двухцилиндровый, одноступенчатого сжатия (рисунок 5.29) установлен на переднем торце задней крышки блока. Привод компрессора шестерёнчатый, от блока распределительных шестерён. Поршни алюминиевые, с плавающими пальцами. От осевого перемещения пальцы в бобышках поршня фиксируются стопорными кольцами. Воздух из впускного коллектора двигателя поступает в цилиндры компрессора через пластинчатые впускные клапаны. Сжатый поршнями воздух вытесняется в пневмосистему через расположенные в головке цилиндров пластинчатые нагнетательные клапаны.

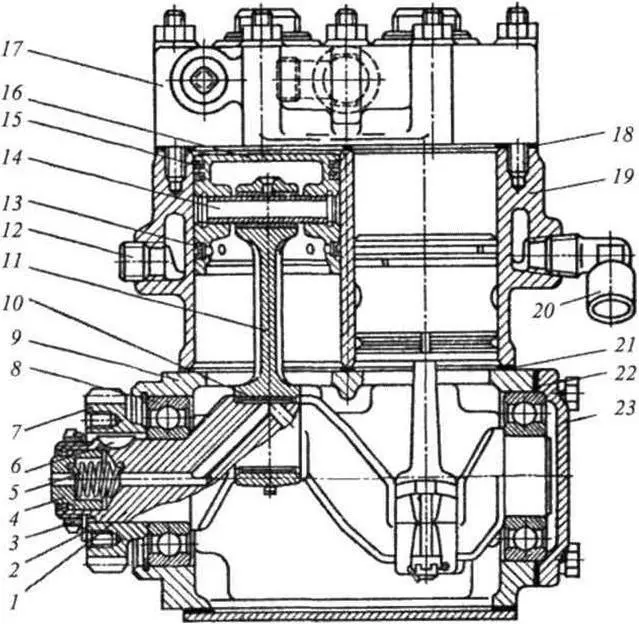

Рисунок 529 Компрессор 1 коленчатый вал 2 замочная шайба 3 гайка - фото 67

Рисунок 5.29 – Компрессор

1 – коленчатый вал; 2 – замочная шайба; 3 – гайка крепления шестерни; 4 – уплотнитель; 5 – пружина уплотнителя; 6 – сегментная шпонка; 7 – шестерня привода; 8 – шарикоподшипник; 9 – картер; 10вкладыш; 11 – шатун; 12 – пробка; 13 – маслосъёмное кольцо; 14 – поршневой палец; 15 – компрессионное кольцо; 16 – поршень; 18 – прокладка головки; 19 – блок цилиндров; 20 – штуцер; 21 – пробка картера; 22 – регулировочные прокладки; 23 – крышка

Блок и головка охлаждаются жидкостью, подводимой из системы охлаждения двигателя. Масло к трущимся поверхностям компрессора подается из масляной магистрали двигателя к заднему торцу коленчатого вала компрессора и далее через уплотнитель по каналам коленчатого вала к шатунным подшипникам. Коренные шарикоподшипники, поршневые пальцы и стенки цилиндров смазываются разбрызгиванием.

При достижении в пневмосистеме давления 0,7-0,75 МПа (7-7,5 кгс/см 2) регулятор давления сообщает нагнетательную магистраль с атмосферой, прекращая тем самым подачу воздуха в пневмосистему. Когда давление воздуха в пневмосистеме снизится до 0,62-0,65 МПа (6,2-6,5 кгс/см 2), регулятор перекрывает выход воздуха в атмосферу, и компрессор снова начинает нагнетать воздух в пневмосистему.

Регулятор давления (рисунок 5.30) предназначен для регулировки давления сжатого воздуха, поступающего от компрессора.

Сжатый воздух от компрессора через вывод IV регулятора, фильтр 2, канал 11 подается в кольцевой канал 8. Через обратный клапан 9 сжатый воздух поступает к выводу II и далее в воздушные баллоны пневмосистемы автомобиля. Одновременно по каналу 7 сжатый воздух проходит в полость А под поршень 6, который нагружен уравновешивающей пружиной 5. При этом выпускной клапан 4, соединяющий полость Б над разгрузочным поршнем 12 с атмосферой через вывод I, открыт, а впускной клапан 10, через который сжатый воздух подводится в полость Б, под действием пружины закрыт. Под действием пружины закрыт также и разгрузочный клапан 1. При таком состоянии регулятора система наполняется сжатым воздухом от компрессора.
