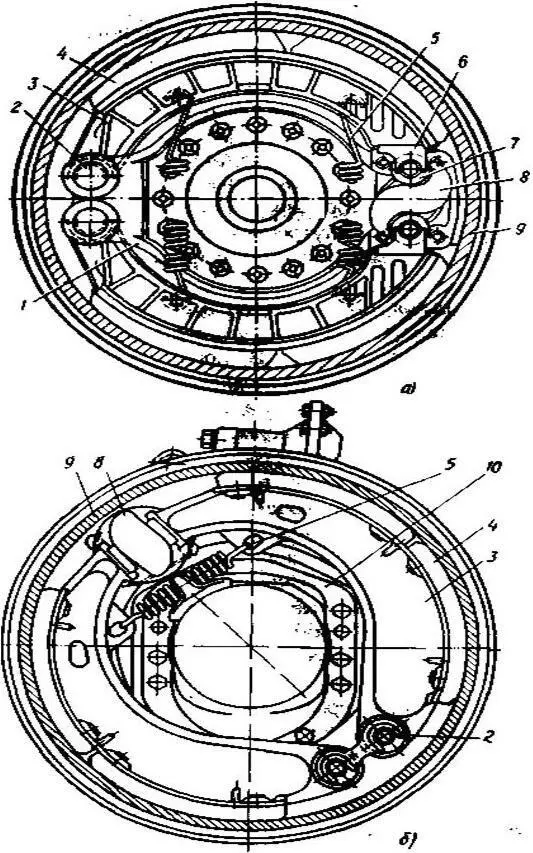

Рисунок 525 Тормозные механизмы рабочей тормозной системы а задних колёс - фото 63

Рисунок 5.25 – Тормозные механизмы рабочей тормозной системы

а – задних колёс; б – передних колёс; 1 – суппорт; 2 – ось колодки; 3 – тормозная колодка; 4 – фрикционная накладка; 5 – стяжная пружина; 6 – опора ролика; 7 – ролик; 8 – разжимной кулак; 9 – тормозной барабан; 10 – маслоотражатель

Регулировочный рычаг предназначен для уменьшения зазоров между колодками и тормозным барабаном, увеличивающихся вследствие изнашивания фрикционных накладок. В корпусе регулировочного рычага размещена червячная шестерня со шлицевым отверстием для установки на вал разжимного кулака и червяка с осью. Ось червяка фиксируется стопорным устройством, состоящим из шарика и пружины. Шестерня удерживается крышками, прикреплёнными к корпусу. При повороте червяк поворачивает шестерню с валом и разжимным кулаком, раздвигающим колодки и прижимающим их к тормозному барабану. При торможении регулировочный рычаг поворачивается штоком тормозной камеры. Интенсивность торможения зависит от давления сжатого воздуха и от хода штока тормозной камеры.

Сжатый воздух из компрессора (рисунок 5.24) через регулятор давления, предохранитель от замерзания конденсата и воздушный баллон поступает к двойному и тройному защитным клапанам, которые, в свою очередь, распределяют воздух, заполняя воздушные баллоны следующих независимых контуров тормозного привода:

первый – тормозных механизмов передних колёс;

второй – тормозных механизмов задних колёс;

третий – стояночной и запасной тормозных систем, а также комбинированного привода тормозов прицепа или полуприцепа.

Во всех воздушных баллонах имеются краны слива конденсата, а в указанных контурах встроены пневматические датчики световых указателей падения давления сжатого воздуха.

Двухстрелочный манометр соединён с воздушными баллонами тормозного привода рабочей тормозной системы.

Для проверки работы тормозных систем в различных точках пневматического тормозного привода установлены клапаны контрольного вывода, к которым присоединяют переносные манометры.

Первый контур включает воздушный баллон, датчик падения давления, нижнюю секцию тормозного крана, передние тормозные камеры и клапан контрольного вывода.

Второй контур включает воздушный баллон, датчик падения давления, верхнюю секцию тормозного крана, регулятор тормозных сил с упругим элементом, задние тормозные камеры с пружинными энергоаккумуляторами и клапан контрольного вывода.

Третий контур включает воздушный баллон, датчик падения давления в контуре, тормозной кран стояночной тормозной системы, датчик сигнализатора о включении стояночной или запасной тормозной систем, ускорительный клапан, двухмагистральный клапан, предотвращающий срабатывание пружинных энергоаккумуляторов при одновременном включении рабочей и стояночной тормозных систем, клапан контрольного вывода, пружинные энергоаккумуляторы, а также одинарный защитный клапан, клапаны управления тормозом прицепа с двухпроводным и однопроводным приводом, две соединительные головки двухпроводного привода и одну соединительную головку типа А однопроводного привода тормозной системы прицепа.

При движении автомобиля воздушные баллоны пневматического привода заполнены сжатым воздухом. От воздушных баллонов сжатый воздух подведён к секциям тормозного крана рабочей тормозной системы, тормозному крану стояночной тормозной системы, ускорительному клапану, одинарному защитному клапану. От ускорительного клапана через двухмагистральный перепускной клапан сжатый воздух подведён к пружинным энергоаккумуляторам, пружины которых под действием воздуха находятся в сжатом состоянии. От одинарного защитного клапана сжатый воздух подведён к клапанам управления тормозами прицепа с однопроводным и двухпроводным приводом, соединительной головке, питающей магистрали двухпроводного привода, а от клапана управления тормозной системой прицепа с однопроводным приводом к соединительной головке типа А.

При движении автомобиля-тягача с прицепом имеющим однопроводный тормозной привод, соединительная головка типа А тягача подключена к соединительной головке типа Б прицепа, и сжатый воздух поступает в тормозную систему прицепа через одинарный защитный клапан и клапан управления однопроводной тормозной системой прицепа. Соединительные головки двухпроводного привода тормозной системы прицепа при этом должны быть закрыты крышками.

При движении автомобиля-тягача с прицепом, имеющим двухпроводный тормозной привод, соединительные головки, питающие и управляющие тормозной системой прицепа, подключены к соответствующим головкам прицепа и сжатый воздух поступает в тормозную систему прицепа по питающей магистрали через одинарный защитный клапан. Давление в управляющей магистрали равно атмосферному.

При нажатии на педаль рабочей тормозной системы сжатый воздух, подведённый из воздушных баллонов к секциям тормозного крана, поступает через вывод верхней секции и регулятор тормозных сил в тормозные камеры, которые приводят в действие тормозные механизмы задних колёс. Из нижней секции тормозного крана сжатый воздух поступает в тормозные камеры передних колёс. Таким образом, колёса автомобиля затормаживаются с интенсивностью, выбранной водителем, исходя из условий движения. Одновременно сжатый воздух от обеих секций тормозного крана подводится к управляющим полостям клапана управления тормозной системой прицепа с двухпроводным приводом.

При торможении автомобиля с прицепом, имеющим однопроводный тормозной привод, клапан управления тормозами прицепа с двухпроводным приводом срабатывает и подает сжатый воздух в магистраль к клапану управления тормозной системой прицепа с однопроводным приводом. В результате этого соединительные магистрали тягача и прицепа соединяются с атмосферным выводом клапана.

Воздухораспределитель тормозной системы прицепа пропускает сжатый воздух из баллонов прицепа к тормозным камерам, которые приводят в действие тормозные механизмы колёс прицепа.

При торможении автомобиля с прицепом, имеющим двухпроводный тормозной привод, клапан управления тормозной системой прицепа с двухпроводным приводом подает сжатый воздух в управляющую магистраль двухпроводного привода. В результате воздухораспределитель срабатывает и пропускает воздух из баллонов прицепа в его тормозные камеры.

При отпускании педали рабочей тормозной системы обе секции тормозного крана соединяются с атмосферным выводом. Сжатый воздух из передних тормозных камер выходит через атмосферный вывод двухсекционного тормозного крана, а из задних тормозных камер – через атмосферный вывод регулятора тормозных сил, в результате чего передние и задние колёса растормаживаются. Одновременно падает давление воздуха в магистралях, идущих к клапану управления тормозной системой прицепа с двухпроводным приводом. Управляющая магистраль двухпроводного привода соединяется с атмосферным выводом клапана, что приводит к растормаживанию колёс прицепа.
