Владимир Сологуб - Автопрактикум. Часть 3. Ходовая часть и механизмы управления большегрузных автомобилей

Рабочая тормозная система служит для снижения скорости движения автомобиля и полной его остановки независимо от скорости, нагрузки и уклонов дороги.

Стояночная тормозная система служит для удержания неподвижного автомобиля на горизонтальном участке или уклоне дороги.

Запасная тормозная система предназначена для плавного снижения скорости движения автомобиля до его остановки, в случае частичного или полного отказа рабочей системы.

Вспомогательная тормозная система предназначена для поддержания постоянной скорости автомобиля, при движении его на затяжных спусках горных дорог, с целью снижения нагрузки на рабочую тормозную систему при длительном торможении.

Тормозная система прицепа, работающая в составе автопоезда служит как для снижения скорости движения прицепа, так и для автоматического торможения его при обрыве сцепки с тягачом.

Тормозная система должна быть максимально эффективной при торможении автомобиля с различной нагрузкой и на разных скоростях движения.

Об эффективности движения тормозных систем судят по тормозному пути автомобиля от начала нажатия на тормозную педаль до его полной остановки при движении по горизонтальному участку сухой дороги с асфальтовым покрытием и замедлению. Тормозные системы должны обеспечивать равномерное распределение тормозных сил между колёсами одного моста, отклонение не должно превышать 15 % наибольшего значения тормозных сил.

Тормозная система состоит из тормозных механизмов и их привода. Тормозные механизмы осуществляют непосредственное торможение вращающихся колёс автомобиля или одного из валов трансмиссии.

Наибольшее распространение получили фрикционные тормозные механизмы, в которых торможение происходит за счёт трения вращающихся и неподвижных деталей. В зависимости от конструкции вращающихся рабочих деталей тормозных механизмов различают барабанные и дисковые тормоза. В барабанных тормозах силы трения создаются с помощью прижимающихся колодок на внутренней поверхности вращающегося цилиндра, в дисковых – на боковых поверхностях вращающегося диска. Тормозной привод – совокупность устройств, обеспечивающих передачу усилия от органов управления к тормозным механизмам и управление ими в процессе торможения.

Автомобиль оборудован тремя тормозными системами, которые позволяют надежно затормаживать автомобиль и прицеп, оборудованный как однопроводным, так и двухпроводным приводом.

Рабочая тормозная система позволяет контролировать сдвижение автомобиля и останавливать его надежно, быстро, независимо от скорости движения и нагрузки, oт уклона подъёма или спуска. Привод тормозных механизмов – пневматический, с раздельным торможением передних и задних колёс (рисунок 5.24). Управление рабочей тормозной системой осуществляется с помощью тормозного крана.

Стояночная тормозная система обеспечивает автомобилю неподвижность на горизонтальной дороге или уклоне. Привод тормозных механизмов стояночной тормозной системы механический, от тормозных камер с пружинными энергоакумуляторами, установленными на заднем мосту. При движении автомобиля силовые пружины энергоаккумуляторов сжаты давлением воздуха. При падении давления воздуха в цилиндрах энергоаккумуляторов пружины приводят в действие тормозные механизмы задних колёс. Управление стояночной тормозной системой осуществляется с помощью тормозного крана с ручным управлением, расположенного в кабине справа от сиденья водителя.

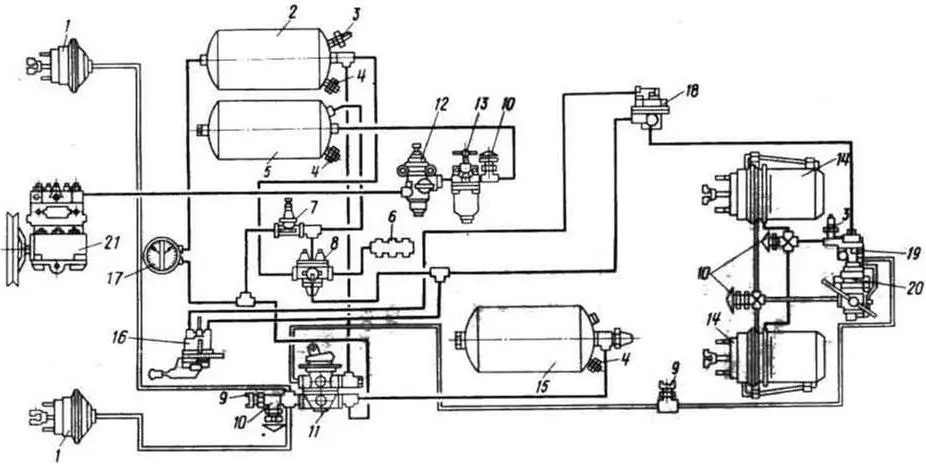

Рисунок 5.24 – Схема пневматического тормозного привода

1 – передние тормозные камеры; 2, 15 – воздушные баллоны рабочей тормозной системы; 3 – пневмоэлектрический датчан снижения давления; 4 – краны слива конденсата; 5 – воздушный баллон дли конденсации влаги; 6 – распределитель сжатого воздуха; 7 – одинарный защитный клапан; 8 – тройной защитный клапан; 9 – пневмоэлектрические датчмкм сигнала торможении; 10 – клапаны контрольного вывода; 11 – кран рабочей тормозной системы; 12 – регулятор давленая; 13 – предохранитель от замерзания; 14 – задние тормозные камеры с пружинными энергоаккумуляторами; 16 – кран стояночной и запасной тормозных систем; 17 – манометр; 18 – ускорительный клапан; 19 – двухмагистральный клапан; 20 – регулятор тормозных сил; 21 – компрессор

Запасная или аварийная, тормозная система обеспечивает остановку автомобиля в случае полного или частичного выхода из строя рабочей тормозной системы. При включении запасной тормозной системы изменяется давление воздуха, сжимающего силовые пружины энергоаккумуляторов, и таким образом регулируется интенсивность торможения. Запасная тормозная система управляется тем же тормозным краном, что и стояночная тормозная система.

При аварийном падении давления в стояночной тормозной системе срабатывают силовые пружины энергоаккумуляторов и автомобиль затормаживается. Кроме пневматической системы имеются винты для механического растормаживая, встроенные в цилиндры энергоаккумуляторов.

Контроль за состоянием тормозных систем осуществляется с помощью системы световой и звуковой сигнализации, датчики которой установлены в различных точках пневматического тормозного привода, а также клапанов контрольного вывода.

Механизмы рабочей тормозной системы (рисунок 5.25) барабанного, типа с двумя внутренними колодками установлены на всех колёсах автомобиля. Тормозные механизмы, установленные на колёсах заднего моста, являются общими для рабочей и стояночной тормозных систем.

Механизмы смонтированы на суппортах, которые прикреплены болтами к фланцам поворотных цапф переднего моста, а с фланцами картера заднего моста соединены заклёпками. На эксцентриковые оси, закреплённые в суппорте, опираются две тормозные колодки с прикреплёнными к ним фрикционными накладками, выполненными по серповидному профилю в соответствии с характером их изнашивания. Оси колодок с эксцентричными опорными поверхностями позволяют при сборке тормозного механизма правильно сцентрировать колодки с тормозным барабаном. Тормозные барабаны прикреплены к ступицам колёс.

При торможении колодки 3 раздвигаются разжимным кулаком 8 и прижимаются к внутренней поверхности барабана 9. Между разжимным кулаком и колодками установлены ролики 7. В расторможенное состояние колодки возвращаются стяжными пружинами 5.

Вал разжимного кулака вращается в кронштейне, прикреплённом к суппорту 1 болтами. На шлицевом конце вала разжимного кулака 8 установлен регулировочный рычаг, соединённый со штоком тормозной камеры вилкой и пальцем. Щиток, прикреплённый болтами к суппорту заднего моста, защищает тормозной механизм от грязи, а маслоотражатель 10, прикреплённый к внутренней стороне тормозного барабана, предохраняет тормозной механизм от попадания смазочного материала из ступицы.
