Направление– это первая труба или колонна труб, служащая для предотвращения размыва пород, залегающих близ дневной поверхности, разобщения ствола скважины, сооружаемой в акватории водного бассейна, от окружающих вод и для соединения устья с очистной системой буровой установки.

Кондуктор– это колонна труб, спускаемая в скважину после направления и служащая для укрепления стенок последней в недостаточно устойчивых породах, и для перекрытия зон осложнений, приуроченных к сравнительно неглубоко залегающим горизонтам, а также для изоляции горизонтов, содержащих артезианские и целебные воды.

Эксплуатационная колонна– это самая внутренняя колонна. Она служит не только для укрепления стенок скважины и изоляции соответствующих горизонтов, насыщенных нефтью, газом или водой, но также каналом для транспортировки, добываемой из продуктивной толщи нефти или газа, или закачиваемой в последнюю жидкости (газа).

Промежуточные или технические колонны– это все колонны труб, находящиеся между кондуктором и эксплуатационной колонной. Их спускают для перекрытия сравнительно глубоко залегающих неустойчивых пород, либо для изоляции продуктивных горизонтов, расположенных намного выше проектной глубины скважины, перекрытия зон несовместимого бурения, либо для изоляции пород оказывающих сильное агрессивное воздействие на промывочную жидкость и других целей. Обычно верхний конец колонны труб устанавливают на устье скважины.

Хвостовик или потайная колонна– это случай, когда по геолого-техническим условиям и соображений экономичности, нет необходимости располагать верхний конец колонны на устье, верхний конец колонны располагается в скважине на значительной глубине от устья, но перекрывает башмак предыдущей колонны.

Фильтр,это та часть колонны, которая составлена из труб со специально просверленными или перфорированными отверстиями (или профрезированными, или перфорированными).

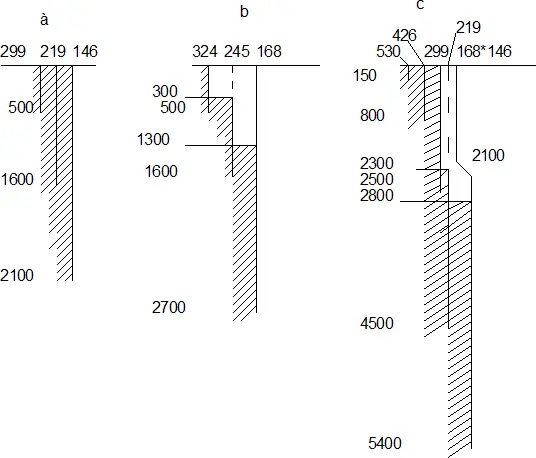

Графическое изображение конструкции скважин показано на Рис3.1.[88]

а – со сплошными колоннами;

б – с хвостовиком;

в – с комбинированной эксплуатационной колонной и хвостовиком.

Направление на графическом изображении, как правило, не показывают.

Рис. 3.1.Графическое изображение конструкции скважины

В не обсаженном стволе скважины цементированию подлежат:

• Продуктивные горизонты, кроме предусмотренных к опробованию и эксплуатации открытым стволом или с нецементируемым фильтром;

• Продуктивные горизонты, не предусмотренные к опробованию или эксплуатации, и горизонты с непромышленными запасами нефти и газа;

• Истощенные горизонты;

• Проницаемые горизонты, насыщенные пресной водой, а также всеми типами минерализованных вод;

• Горизонты вторичных (техногенных) залежей нефти и газа;

• Интервалы, представленные породами, склонными к пластическому течению и выпучиванию;

• Толща многолетнемерзлых пород;

• Горизонты, породы которых или продукты их насыщения способны вызывать ускоренную коррозию обсадных труб.

Минимально необходимая высота подъема тампонажного раствора над флюидосодержащими горизонтами, а также над кровлей подземных хранилищ газа и нефти, над устройством ступенчатого цементирования (стыком секций) верхней ступени (секции) обсадных колонн должна составлять не менее 150–300 м для нефтяных и 500 м для газовых скважин.). [86]

Секционный спуск обсадных колонн допускается в следующих случаях технологической необходимости:

• Недостаточная грузоподъемность буровой установки;

• Невозможность обеспечения прочностных характеристик колонны при использовании серийно выпускаемых типоразмеров обсадных труб или закупаемых по импорту;

• Невозможность спуска обсадной колонны до проектной глубины по условиям проходимости с учетом накопленного опыта в данном районе или аналогичных горно-геологических условиях;

• Отсутствие серийно выпускаемых устройств ступенчатого цементирования, в том числе с учетом закупаемых по импорту.

Устройства ступенчатого цементирования и стыки секций обсадных колонн должны располагаться:

• В обсаженном стволе скважины предыдущей колонной выше башмака ее не менее, чем на 50 м; то же относится к «голове» потайной колонны;

• В не обсаженной части скважины – в интервале устойчивых пород с диаметром ствола, близким к номинальному, ниже верхней границы интервала не менее 30–50 м и выше нижней границы не менее 50–75 м. [88]

Скважина является капитальным долгосрочным сооружением. Поэтому ее конструкция должна быть прочной, обеспечивать герметичное разобщение всех проницаемых пород, вскрытых при бурении, безусловную возможность достижения проектной глубины и решения геологических и других последовательных задач в процессе бурения, осуществления запроектированных режимов эксплуатации, на всех этапах разработки месторождения, соблюдения требований законов об охране недр и защите окружающей среды от загрязнения. Вместе с тем конструкция скважин должна быть экономичной. [88]

На выбор конструкции скважины влияют многочисленные факторы:

• Назначение скважины (поисково-разведочная, эксплуатационная на нефть и газ;

• Нагнетательная;

• Проектная глубина;

• Особенности геологического строения месторождения (наличие тектонических нарушений, соляных штоков, количество продуктивных объектов и расположение их друг относительно друга и другие);

• Степень достоверности знаний об этом;

• Устойчивость горных пород;

• Характер изменения с глубиной коэффициентов аномальности пластовых давлений и индексов давления поглощения.

• Состав пластовых жидкостей (химический и по физическому состоянию):

а) капельная жидкость;

в) газ;

с) газожидкостная смесь;

• Положение устья скважины (на суше или в акватории водного бассейна);

• Профиль скважины;

• Способ и продолжительность бурения;

• Уровень развития технологии бурения;

• Метод вхождения в продуктивную толщу;

• Температурный режим в период бурения и эксплуатации;

• Дебит и способ эксплуатации данной скважины на разных этапах разработки месторождения;

• Степень совершенства эксплуатационного оборудования;
