ТК 18*19 = 342; ТК – тип свивки (точечное касание проволоки между слоями проволок в пряди). 18 – число прядей в канате; 19 – число проволок в пряди.

Талевые канаты должны поставляться (при весе более 700 кг) на деревянных или металлических барабанах. При весе 3000 кг деревянные барабаны должны иметь центральные металлические втулки. Диаметр бочки барабана должен быть не менее 15-ти кратного диаметра каната.

Каждый талевый канат должен сопровождаться сертификатом завода изготовителя.

При бурении на нефть и газ обычно нагрузка на канат делается с четырехкратным запасом прочности. Новые канаты, с целью увеличения сроков службы необходимо эксплуатировать с нагрузкой меньше максимально допустимой. После обтяжки, можно доводить нагрузку до максимальной.

Основные принципы, которыми нужно руководствоваться при выборе и эксплуатации талевого каната:

1. Диаметр каната и число струн, в оснастке выбирают с учетом максимально возможной рабочей нагрузки таким образом, чтобы обеспечить запас прочности не менее 4-х;

2. Число струи в оснастке определяют величинами расчетной нагрузки и необходимой скорости подъема инструмента;

3. Сорт стали для канатов выбирают с учетом обеспечения гибкости, износоустойчивости и наименьшей стоимости;

4. Тип свивки каната выбирают из соображений обеспечения износоустойчивости, гибкости и прочности;

5. При сматывании с катушки избегать перегибов;

6. Ходовой конец каната должен быть надежно закреплен и должен иметь не менее трех витков на барабане, при нижнем положении крюкоблока;

7. Мертвый конец каната крепить на вращающемся механизме.

8. Канат в талевой системе необходимо периодически перепускать.

Количество метров, которое нужно перепустить и вырубить определяется работой, измеряемой в тонно-километрах. Определяется по специальной методике, изложенной ниже.

При эксплуатации талевых канатов их износ между II и III роликами талевого блока – наибольший, вследствие более частого огибания роликов под нагрузкой во время спуско подъемных операций. Перетяжка талевого каната увеличивает срок его службы. Это достигается сдвиганием участка каната из зоны наибольших нагрузок в менее нагруженную зону. Канат в этом случае изнашивается по всей длине равномерно. На практике применяется несколько вариантов перетяжки, предложенных институтом «Гипронефтемаш» (табл. 4) [33]

Таблица 4.Показатели работы талевого каната

Наработку талевого каната А (т*км) за рейс по графику Рис. 2.27. Среднюю массу 1 м инструмента определяют по показанию индикатора веса при установившейся скорости подъма первой свечи или формуле:

gср = (Gтб + 1,15*Gбт)/ήLбт (2.2)

где:

Gтб – масса талевого блока, элеватора, крюкоблока, кг;

Gбт – масса бурильной компоновки, кг;

ή – кпд талевой системы (0,9–0,93);

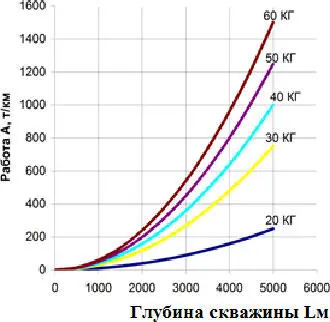

Рис. 2.27.График наработки т. каната за 1 рейс

На графике рис. 31 из точки Lскв = Lбт проводится горизонтальная прямая до пересечения с соответствующей кривой gср из точки пересечения перпендикулярно проводится линия на ось работы, определяется работа за рейс. При спуске обсадных колонн одной секцией

Gср = 0,5*(Gтб + Gбт + Gобс)/ ή*Lскв (2.3.)

При спуске обсадных колонн секциями на бурильных трубах наработку талевого каната расчитывают отдельно соответственно для спуска секции и подъема бурильных труб после их отворота.

g ср. сп. = 0,5*(Gтб + Gбт + Gобс)/ ή*Lскв (2.4.)

g ср. п= 0,5*(Gтб + Gбт + )/ ή*Lбт. (2.5.)

Учет наработки талевого каната ведется с нарастающим итогом по каждому рейсу. При соблюдении требований по эксплуатации талевого каната наработка до полного износа бухты длинной 1500 м достигает 65000–70000 т*км

Штопор – самопроизвольное кручение каната по весом. Рис 2.28

Рис. 2.28.Штопор

Фонарь – корзинообразная деформация. Отслоение наружных прядей или проволок фонарение наблюдается в многослойных канатах и свидетельствует о появлении сжимающих усилий в наружном слое и перегрузке сердечника. Расслабление наружных элементов часто накапливается вблизи анкерных устройств. Фонарь может возникать еще и из-за раскручивания каната при спешной подготовке к эксплуатации. При наличии фонаря, канат рекомендуется забраковать (рис. 2.29).

Рис. 2.29.Фонарь

Петлеобразование – выдавливание проволок прядей (рис. 2.34). Выпучивание сердечников прядей происходит в результате неустойчивости против кручения при ударных нагрузках. При существенном нарушении структуры каната по причине петлеобразования проволок канат рекомендуется забраковать.

Рис. 2.30.Выдавливание проволок прядей: а – в одной пряди, б – в нескольких прядях

Разрыхление. Разрыхление наружного слоя проволок или прядей, при котором они становятся легко подвижны, приводит к перегрузке остальных проволок. Если разрыхление произошло вследствие износа или коррозии проволок, то канат рекомендуется заменить. В других случаях требуется повышенное внимание к дальнейшей эксплуатации каната (рис. 2. 31).

Рис. 2.31.Разрыхление

Местное утолщение – местное утолщение каната наблюдается при наличии утолщения сердечника, что может служить причиной ускоренного износа прядей. При сильно выраженном местном утолщении каната его рекомендуется отбраковать (рис. 2.32).

Рис. 2.32.Утолщение

Затяжки – затяжка одной или нескольких прядей может происходить при малом диаметре сердечника, его износе или разрушении. Особенно тщательно следует проверять участки каната, прилегающие к анкерным устройствам, где затяжка бывает трудно различима. Нарушение структуры каната в виде затяжки приводит к резкому перераспределению нагрузок между его элементами, поэтому при достаточно выраженной затяжке канат следует заменить (рис. 2.33).
