Из резервуаров подготовленный раствор направляется в подпорные насосы, которые впоследствии нагнетают его в буровые насосы (подпорные насосы можно заменить установкой подпорной емкости на высоте 1 м от уровня насосного коллектора, с закачкой в нее раствора центробежным насосом). В свою очередь буровые насосы направляют раствор (под высоким давлением) через нагнетательные линии, гибкий рукав и вертлюг, непосредственно в бурильную колонну. После этого буровой раствор, проходя через бурильную колонну, и забойному двигателю, проходит через долото. Раствор с высокой скоростью выходит из долота, тем самым очищая его и забой от выработанной породы. Оставшаяся часть энергии этого раствора уходит на подъем выбуренной породы, а также на преодоление сопротивлений, присутствующих в затрубном кольцевом пространстве. Отработанный раствор, который поднимается на поверхность, дегазируется, направляется в узел очистки, где из него удаляются частицы породы, песок, ил и прочие загрязнения. Затем предварительно очищенный раствор подается в подпорные насосы.

Системы для приготовления и очистки бурового раствора являют собой отдельные агрегаты, которые монтируются на желобной системе (над приемными резервуарами рабочих насосов). Нагнетательная линия включает в себя трубопроводы высокого давления, посредством которых раствор передается к стояку, а также к устью скважины. Линия оснащается специальной запорной арматурой, защитным клапаном и контрольно-измерительными приборами. Низконапорная часть циркуляционной установки оснащается устройствами, предназначенными для очистки раствора от выбуренной породы, газа, песка, а также смесительными устройствами, выполняющими функцию приготовления, утяжеления, восстановления и регулирования свойств рабочего раствора. Устройства соединяются с резервуарами посредством трубопроводов, оснащаются шиберными задвижками, а также перекачивающими и подпорными насосами. Циркуляционная система, с комплектом вышеперечисленного оборудования, может работать как со сбросом шлама в амбар, так и при без амбарной системе бурения.

В настоящее время самым эффективным устройством для приготовления и утяжеления раствора является гидроворонка (Рис 2.13).

Рис. 2.13.Гидроворонка

Работает посредством создания вакуума, при истечении жидкости через насадку (опыт Паскаля). Условия эффективности работы гидроворонки: длина насадки должна быть меньше, либо равна трем диметрам насадки (Lнас. ≤3dнас.) При создании давления на насадке 100–120 атм, воронка может засасывать сыпучие материалы через гофрированный шланг.

Противовыбросовое оборудование (ПВО) предназначено для герметизации устья скважины при строительстве скважин и капитальном ремонте для предупреждения, и ликвидации нефтегазопроявлений и открытых фонтанов. Монтируется на устье скважины на обсадную колонну, спущенную до ожидаемого вскрытия горизонта содержащего углеводороды.

В состав оборудования входит (Рис. 2.14, 2.15) [9]: стволовая часть (превентора с переходными катушками), манифольд, трубопроводы, пульт управления с импульсными трубками, гидроуправляемые элементы. ПВО может герметизировать устье скважины, как с бурильными трубами, так и при их отсутствии. Станция управления предназначена для дистанционного управления превенторами. Управление осуществляется, как с основного, так и со вспомогательного пультов. Аббревиатура ПВО: ОП5–230/80х35А

ОП – оборудование противовыбросовое; 230 – диаметр проходного отверстия, мм; 35 – рабочее давление, МПа;

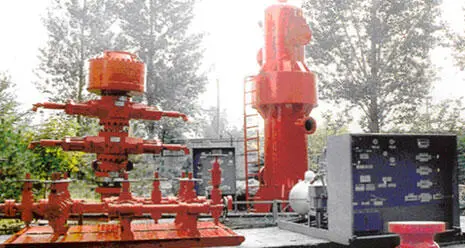

Рис. 2. 14.Превенторная установка

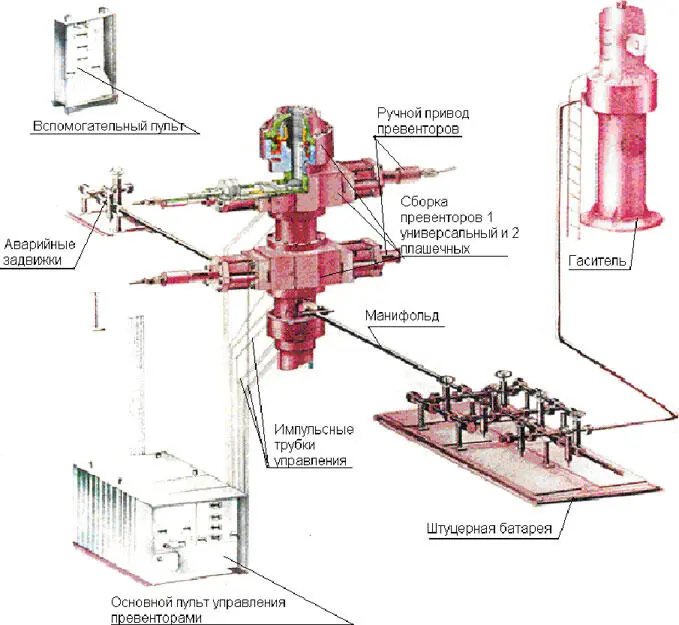

Рис. 2.15.Принципиальная схема монтажа ПВО

Превентор плашечныйрис. 2.16 является основным герметизирующим устройством, который устанавливается на устье скважины для предотвращения выбросов и воздействия на скважину при проявлениях, им можно герметизировать скважину как при наличие в ней бурильных труб, так и при отсутствии в ней бурильных труб, так и при их отсутствии. Крепление превентора осуществляется с помощью комплекта резьбовых шпилек к фланцу ниже смонтированного узла (крестовины, катушки или другого превентора). Уплотнение фланцев осуществляется с помощью специального уплотняющего стального кольца.

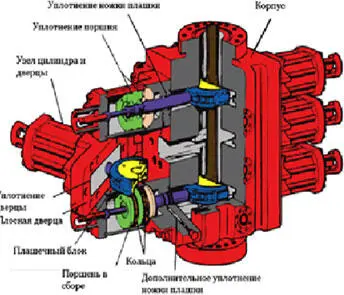

Рис. 2. 16.Устройство плашечного превентора

По количеству секций превенторы плашечные изготавливаются:

1. Односекционные;

2. Двухсекционные;

3. Трехсекционные.

С помощью плашечных превенторов выполняют следующие операции:

• Герметизацию устья при наличие и отсутствии бурильного инструмента в скважине;

• Срезание труб (при установке превентора со срезающими плашками, закрытием плашек были перерезаны бурильные трубы диаметром 127×12 мм, предотвращен открытый нефтегазовый фонтан в скважине 108 Тенгиз, при подъеме бурильных труб);

• Проворачивании и расхаживании колонны труб на гладкой части трубы по длине от муфты до муфты (при контролируемом давлении в камере закрытия);

• Разгрузка колонны труб на плашки и удержанием колонны плашками от выброса (при возрастании давления в скважине);

• Спуск м подъем части колонны при загерметизированном устье скважины в случае установки двух плашечных превенторов (метод шлюзования);

• Восстановление циркуляции промывочной жидкости с противодавлением на пласт;

• Быстрое снижение давления в скважине;

• Закачку раствора обратной циркуляцией (через затрубное пространство);

Устройство плашечного превентора показано на рис. 2. 19.[9]

Для работы превентора существует три вида плашек:

1. Трубные – для герметизации скважины при наличие в ней колонны труб;

2. Срезные – для геметизации как при наличие труб, так и при их отсутствии;

3. Глухие – для герметизации скважины при отсутствии труб.

Открытие и закрытие плашек осуществляется посредством гидравлической жидкости подаваемой под давлением в полости цилиндров. Также предусмотрена возможность закрытия плашек вручную, с помощью специального штурвала.

Превентор универсальный гидравлический (ПУГ)Как следует из названия, является универсальным герметизирующим устройством. Устанавливается на устье скважины, как правило поверх плашечного превентора, к которому крепится посредством резьбовых шпилек. Запирание и отпирание скважины производится только при помощи гидравлики. Превентор универсальный гидравлический является дополнительным средством герметизации скважины рис. 2.17.
