Рис. 2.17.Устройство универсального превентора
Как правило он рассчитан на половину давления, выдерживаемого плашечным превентором.
Преветор универсальный гидравлический используется для:
• Герметизации устья при наличии бурильного инструмента в скважине, на любой части бурильной колонны (гладкая часть, замковые соединения) УБТ, квадрат и др.), обсадных или насосно-компрессорных труб;
• Герметизации устья при отсутствии бурильного инструмента в скважине расхаживания инструмента;
• Протаскивания инструмента с замковыми соединениями (при наличии на них фасок под углом 18°) на небольшой скорости (при контролируемом давлении в камере закрытия);
• Быстрого снижения давления в скважине.
Причем не требует в отличие от плашечного, подбора плашек, а может герметизировать скважину с трубами различного размера в определенном диапазоне.
1-верхний фланец;
2-верхняя секция корпуса;
3-Уплотнительный элемент корпуса;
4-Переходное кольцо;
5-Поршень;
6-Нижняя секция корпуса;
7-Нижний фланец.
Принцип работы ПУГа в следующем. Через специальный канал к в нижней секции корпуса (на рисунке не показан) под поршень поступает гидравлическая жидкость под давлением, поршень двигается вверх и давит на резиновый элемент, резиновый элемент скользит направляющими полозьями (армированными стальными пластинами) по внутренней стенке верхней секции корпуса. Таким образом резиновый элемент сжимается в верхней части и герметизирует свою внутреннюю полость. [9]
В настоящее время для монтажа ПВО, согласно ГОСТ 13862 90, существует 10 схем. [71] Монтаж противовыбросового оборудования должен производится в соответствии со схемой обвязки устья скважины, которая определяется из геолого-технических условий; технической документацией (технический паспорт, технические условия или инструкция по эксплуатации); соответствующих правил; схем и ГОСТов при освоении, текущем и капитальном ремонте и в соответствии с положениями настоящей инструкции. Выбранная схема должна быть указана в плане работ на ремонт (освоение) скважины. В процессе работ допускается переход от одной схемы обвязки устья скважины противовыбросовым оборудованием к другой. Все изменения должны указываться в плане работ. К работе по монтажу и эксплуатации допускаются работники, прошедшие подготовку по курсу “Контроль скважины. Управление скважиной при ГНВП”.
Схема 2.1. и 2.2. – с механическим (ручным) приводом; – с гидравлическим приводом. В ОП для ремонта – привод механический или гидравлический, для бурения – гидравлический.

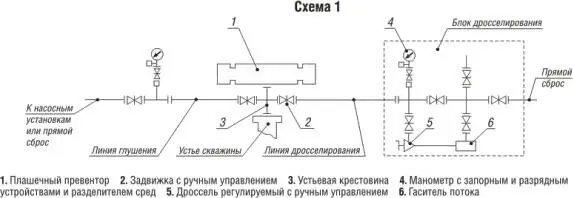

Рис. 2.18.Схема 1 согласно ГОСТ 13862 90

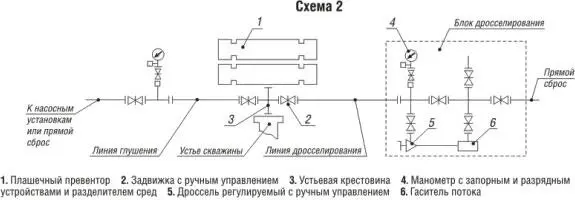

Рис. 2.19.Схема 2 согласно ГОСТ 13862 90

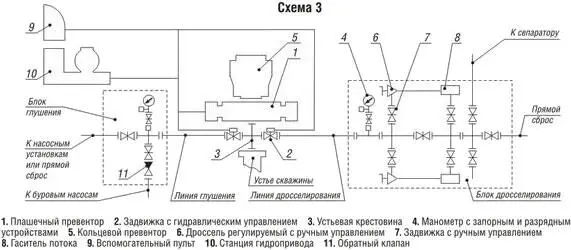

Рис. 2.20.Схема 3 согласно ГОСТ 13862 90

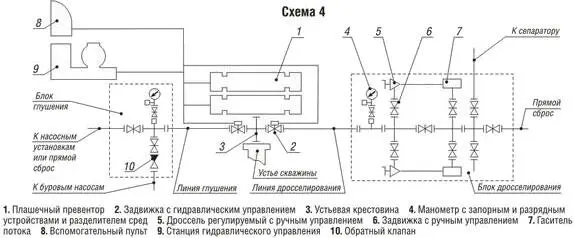

Рис. 2.21.Схема 4 согласно ГОСТ 13862 90

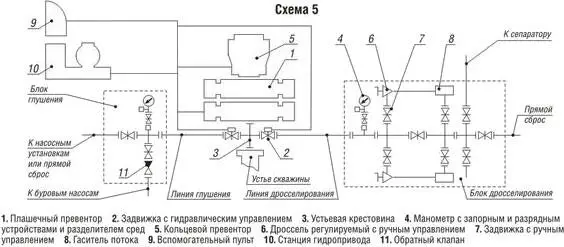

Рис. 2.22.Схема 5 согласно ГОСТ 13862 90

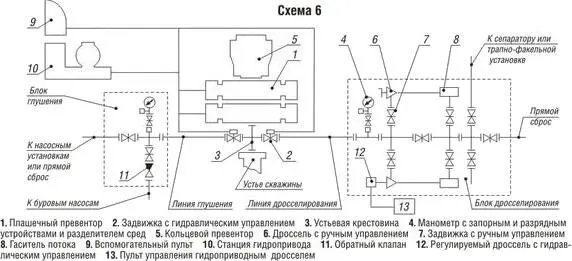

Рис. 2.23.Схема 6 согласно ГОСТ 13862 90

Рис. 2.24.Схема 7 согласно ГОСТ 13862 90

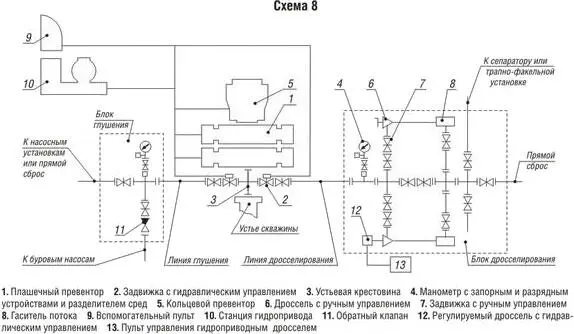

Рис. 2.24.Схема 8 согласно ГОСТ 13862 90

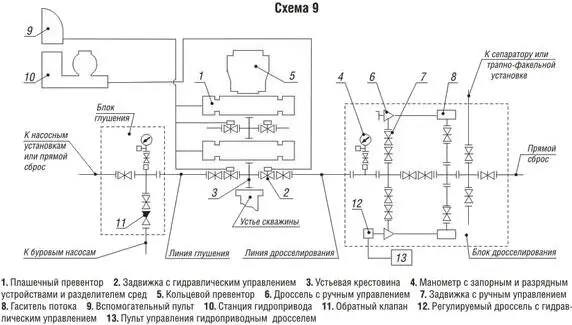

Рис. 2.25.Схема 9 согласно ГОСТ 13862 90

Рис. 2.26.Схема 2.1.0 согласно ГОСТ 13862 90
Схемы № 1. и № 2. используются, как правило, при ремонте скважин, так как имеют механический (ручной) привод плашечных превенторов и задвижек. Схемы № 3 и № 4 используются как при капитальном ремонте, так и при строительстве скважин и имеют дистанционное гидравлическое управление превенторами и устьевыми задвижками. Схемы с № 3 по № 10 имеют дистанционное гидравлическое управление превенторами и устьевыми задвижками. Используются, как правило, только при строительстве скважин. В случае отказа дистанционного гидравлического управления превентора и гидрозадвижки должны иметь ручное управление. Согласно требованиям Государственного общероссийского стандарта ГОСТ 13862–90 противовыбросовое оборудование имеет следующее условное обозначение: Оборудование ОП 3–230/80×35 К2 ГОСТ 13862–90 расшифровывается следующим образом:
• ОП 3 – оборудование противовыбросовое по схеме № 3;
• 230 – условный проход превенторного блока, мм;
• 80 – условный проход манифольда, мм;
• 35 – рабочее давление, МПа (350 кгс/см 2);
• К2 – для скважинной среды с содержанием СО2 и Н2 до 6 %.
• В зависимости от содержания углекислого газа (СО2) и сероводорода (Н2S) в эксплуатируемой среде (в промывочной жидкости) оборудование противовыбросовое выпускается в следующем коррозионностойком исполнении:
• К1 – для сред с объёмным содержанием СО2 до 6 %;
• К2 – для сред с объёмным содержанием СО2 и Н2S до 6 % каждого;
К3 – для сред с объёмным содержанием СО2 и Н2S до 25 %. [71]
§ 8. Талевые канаты
Важным элементом, существенно влияющим на безопасность работ, является талевая система, включающая в себя талевый канат. Поэтому особое внимание нужно уделять состоянию талевого каната, его эксплуатации. Стальные канаты отличаются друг от друга: используемыми марками стали и значениями временного сопротивления разрыву, видами покрытия, конструкциями, типом свивки проволок и прядей, рядом свивки прядей, видом свивки каната, направлением свивки. [33]
а) С одним органическим сердечником ЛК-О 6*19 = 114. ЛК-О тип свивки линейного касания с одинаковым типом проволок в каждом слое и отличными диаметрами проволок по слоям. 19-число проволок в пряди; 114 – общее число проволок в канате; 6-число прядей в канате.
б) С одним металлическим сердечником тросовой свивки ЛК-3 – 6*25 = 150; ЛК-3 – тип свивки (линейное касание с запоминающими проволоками). 6 – число прядей; 25 – число проволок в пряди. Сердечник 7*7 = 49 проволок.
