А. Новиков - Строительство нефтяных и газовых скважин

• Система дегазации должна быть весьма эффективной, так как при объемной концентрации 0,1 % сероводород – опасный яд;

• Сероводород взрывоопасен даже при объемной концентрации 4,3 % (для сравнения, нижний предел взрываемости метана 5 %);

• Сероводород растворим в буровых растворах, его растворимость в воде приблизительно пропорциональна давлению;

• Сероводород обладает высокой корродирующей способностью.

Различная степень газирования бурового раствора требует применения разного оборудования для дегазации. Свободный газ удаляется достаточно просто. Поток раствора из межтрубного пространства поступает в сепаратор, где газ отделяется от раствора и направляется по отводной линии на факел. Оставшийся в растворе свободный газ удаляется в атмосферу окончательно на виброситах или в емкости для сбора очищенного от шлама раствора. Газ, проникший в молекулярную структуру раствора, извлечь значительно труднее. Для этого требуется не только затратить некоторую энергию, но и часто необходимо применять понизители вязкости и поверхностного натяжения, если используется недостаточно совершенная система дегазации. Обычная схема дегазации бурового раствора при интенсивном поступлении газа (например, при несбалансированном давлении в скважине): Газожидкостный поток из скважины, дойдя до вращающегося превентора, через регулируемый штуцер и герметичные манифольды поступает в газовый сепаратор, где из раствора выделяется основной объем газа. Очищенный от свободного газа раствор поступает на вибросито и собирается в первой емкости циркуляционной системы. Дальнейшая очистка раствора от газа осуществляется с помощью специального аппарата-дегазатора. Окончательная дегазация происходит в промежуточных емкостях циркуляционной системы с помощью механических перемешивателей. Газовый сепаратор (рис. 2.11), используемый в качестве первой ступени очистки бурового раствора от газа представляет собой герметичный сосуд сравнительно большого объема, оборудованный системой манифольдов, клапанов и приборов.

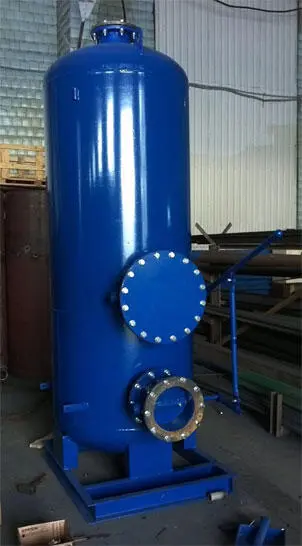

Рис. 2.11.Сепаратор СРБ-2

Буровой раствор из скважины через вращающийся превентор и регулируемый штуцер по закрытому манифольду поступает по тангенциальному вводу в полость газового сепаратора, где скорость потока резко снижается. В результате действия инерционного и гравитационного полей происходит интенсивное выделение из бурового раствора газа, который скапливается в верхней части сепаратора и отводится по трубопроводу на факел. Буровой раствор, очищенный от свободного газа, собирается в нижней части газосепаратора, откуда он подается по линии для очистки от шлама на вибросито. Современные газовые сепараторы, имеющие вместимость 1–4 м 3, рассчитаны на давление до 1,6 МПа и устанавливаются непосредственно над первой емкостью циркуляционной системы. Они оборудуются предохранительным клапаном, регулятором уровня бурового раствора поплавкого типа и эжекторным устройством для продувки и очистки сепаратора от накопившегося шлама. Однако при наличии в растворе токсичного газа, например сероводорода, поток из сепаратора по закрытому трубопроводу сразу подается на дегазатор для очистки от газа. В этом случае только после окончательной дегазации раствор очищают от шлама. В качестве второй, а иногда и единственной ступени очистки раствора от газа обычно применяют дегазаторы, которые условно классифицируют на следующие типы: по величине давления в камере – на вакуумные и атмосферные; по способу подачи газированного бурового раствора в камеру – на гравитационные, эжекционные и центробежные. При центробежной подаче бурового раствора используют, как правило, самопродувающиеся центробежные насосы. В вакуумных дегазаторах иногда применяют самозаполняющиеся центробежные насосы. Наибольшее распространение в отечественной и зарубежной практике получили вакуумные дегазаторы с эжекционной и центробежной подачей газированного бурового раствора. Разрежение в полости таких дегазаторов создается вакуумным насосом и эжектором. Газированный раствор подается в камеру дегазаторов обычно за счет разности давлений между атмосферой и вакуумированной камерой. Это не самый эффективный, но очень надежный способ подачи бурового раствора в дегазатор. Обычно центробежные насосы для этой цели непригодны вследствие способности «запираться» газовыми пробками. Степень вакуума в камере дегазаторов – наиболее важный технологический фактор дегазации и определяется не только разрежением в камере эжектора и техническими возможностями вакуум-насоса, но и, прежде всего, высотой всасывающей линии. Она должна быть такой, чтобы в камере дегазатора обеспечивался вакуум 0,03 МПа. Другим важным фактором, влияющим на глубину дегазации бурового раствора в дегазаторе, является длительность нахождения раствора в камере. Чем выше скорость циркуляции раствора в камере дегазатора, тем меньше времени раствор находится в ней и, следовательно, хуже дегазируется. Для улучшения дегазации необходимо уменьшать скорость циркуляции бурового раствора. Так, при циркуляции 24 л/с дегазация каждой порции раствора в аппаратах вакуумного типа будет длиться 25 с, а при 48 л/с – около 12 с. практически полная дегазация бурового раствора в аппаратах вакуумного типа происходит за 10–20 с. [9]Обычно с помощью газового сепаратора удается выделять из бурового раствора десятки кубических метров газа в минуту. Дегазатор – технологическая установка для дегазации бурового раствора, выполняющая следующие функции:

1. Восстановление удельного веса буровых промывочных растворов после их грубой очистки от выбуренной породы;

2. Выделение из бурового раствора попутных газов и направление их в газовоздушную линию использование либо в качестве первой ступени очистки раствора от газа, либо в качестве второй ступени после газового сепаратора (в случае метода бурения при равновесном и несбал ансированном давлении в скважине).

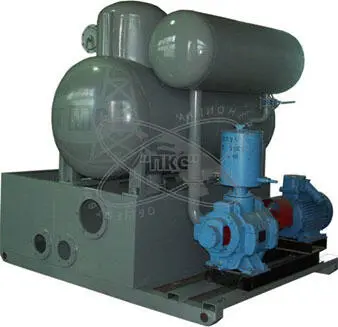

Рис. 2. 12.Дегазатор ДВС-3

В конструктивном и технологическом плане дегазаторы делятся на:

• Вакуумные

• Центробежно-вакуумные

• Атмосферные

Дегазаторы вакуумного типа по механизму работы делятся на дегазаторы Циклического и Непрерывного действия [9]

1.1. Вакуумные дегазаторы циклического действия представляют собой автоматизированные установки, в основе которых двухкамерная герметичная ёмкость. Камеры включаются последовательно при запуске золотникового устройства; Таким образом, производительность по раствору достигает 25–60 л/с. Дегазаторы вакуумного типа с механизмом непрерывного действия представлены горизонтальными цилиндрическими ёмкостями с наклонными пластинами, располагающимися в верхних частях этих ёмкостей.
