Раннее время наступления события (EETj)– характеризует наиболее ранний из возможных сроков свершения того или иного события. Поскольку каждое событие является результатом свершения одной или нескольких работ, а те в свою очередь следуют за какими-либо предшествующими событиями, то срок его наступления определяется величиной наиболее длительного отрезка пути от исходного события до рассматриваемого.

Позднее время наступления события (LETj)– характеризует наиболее поздний из допустимых сроков совершения того или иного события. Если установлен срок наступления завершающего события, являющегося результатом всего комплекса проводимых работ, то каждое промежуточное событие должно наступить не позже определенного срока. Этот срок и является предельно допускаемым сроком наступления события.

Любая последовательность непосредственно следующих друг за другом работ в сетевой модели называется путем. Путей в сетевой модели может быть очень много, но при этом пути, связывающие исходное и завершающее события сетевой модели, называются полными, а все остальные – неполными. Сумма продолжительностей выполнения работ, составляющих путь, называется продолжительностью этого пути.

Самый продолжительный из всех полных путей называется критическим путемсетевой модели. Таким образом, продолжительность критического путиравна сумме продолжительностей всех работ, составляющих этот путь.

Работы, лежащие на критическом пути, называются критическими работами, а события – критическими событиями.

Уже одного определения критического пути сетевой модели проекта достаточно для организации управления всем комплексом работ. Жестко контролируя календарные сроки выполнения критических работ, можно в итоге избежать потерь. У работ, не находящихся на критическом пути, как правило, имеются резервы времени, позволяющие на некоторое время откладывать их выполнение, если это необходимо.

Резерв времени наступления события– это разница между поздним и ранним сроками наступления этого события.

Полный резерв времени выполнения работы (TFi)– это максимально возможный запас времени для выполнения данной работы сверх продолжительности самой работы при условии, что в результате такой задержки конечное для данной работы событие наступит не позднее, чем в свой поздний срок.

Свободный резерв времени выполнения работы (FFi)– это запас времени, которым можно располагать при выполнении данной работы в предположении, что предшествующее и последующее события этой работы наступают в свои самые ранние сроки.

Независимый резерв времени выполнения работы (IFi)– это запас времени, на который можно отложить начало выполнения работы без риска повлиять на какие бы то ни было сроки наступления каких-либо событий в модели вообще.

Параметры раннего и позднего времени наступления события используются в маркировке вершин сетевого графика модели типа АоА. В левый сегмент записывается раннее время наступления соответствующего события (ЕETj), а в правый – позднее (LETj), что показано на рис 1.2.4.

Рис. 1.2.4.Пример маркировки времени наступления событий

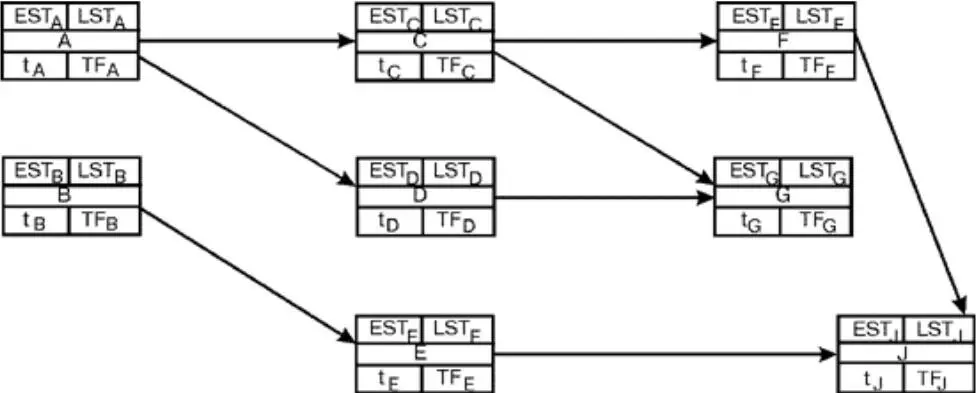

В маркировке вершин сетевого графика модели типа AoN помимо индекса работ используются параметры (см. Рис. 1.2.5):

• раннего времени начала выполнения работы (ESTj), которое записывается в левый верхний сектор прямоугольника, маркирующего вершину работы;

• позднего времени начала выполнения работы (LSTj), которое записывается в правый верхний сектор прямоугольника, маркирующего вершину работы;

• продолжительность выполнения работы (tj), которая записывается в левый нижний сектор прямоугольника, маркирующего вершину работы;

• полный резерв времени выполнения работы (TFi) – который записывается в правый нижний сектор прямоугольника, маркирующего вершину работы.

Рис.1.2.5. Пример маркировки вершин сетевого графика модели типа АоN

Если размеры сетевого графика невелики, то его временные параметры и критический путь могут быть найдены путем непосредственного рассмотрения графика вершина за вершиной, работа за работой. Но, естественно, по мере увеличения масштабов модели вероятность появления ошибки в расчетах будет возрастать в геометрической прогрессии. Поэтому, даже при небольших размерах модели целесообразно воспользоваться одним из наиболее подходящих алгоритмических методов расчета, позволяющих подойти к этой задаче формально.

Самыми распространенными методами расчета временных параметров сетевой модели являются табличный и матричный. Поэтому, даже если исходная информация по сетевой модели представлена в виде сетевого графика или временной диаграммы, приступая к анализу, ее следует привести к табличной либо матричной форме.

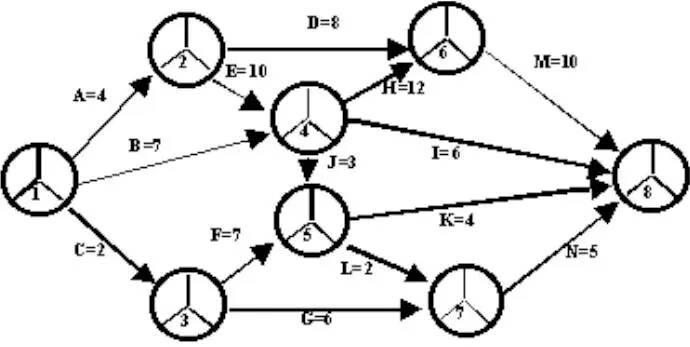

В качестве примера будем рассматривать модель, заданную изначально сетевым графиком, приведенным на рис. 1.2.6.

Рис. 1.2.6. Пример сетевого графика для иллюстрации методов расчета временных параметров
