Владимир Сологуб - Автопрактикум. Часть 2. Трансмиссия большегрузных автомобилей

Ведущий вал 1, изготовленный за одно целое с шестерней 2 установлен на двух шарикоподшипниках. Передний шарикоподшипник 35 расположен в гнезде фланца коленчатого вала, а задний – в передней стенке картера 24.

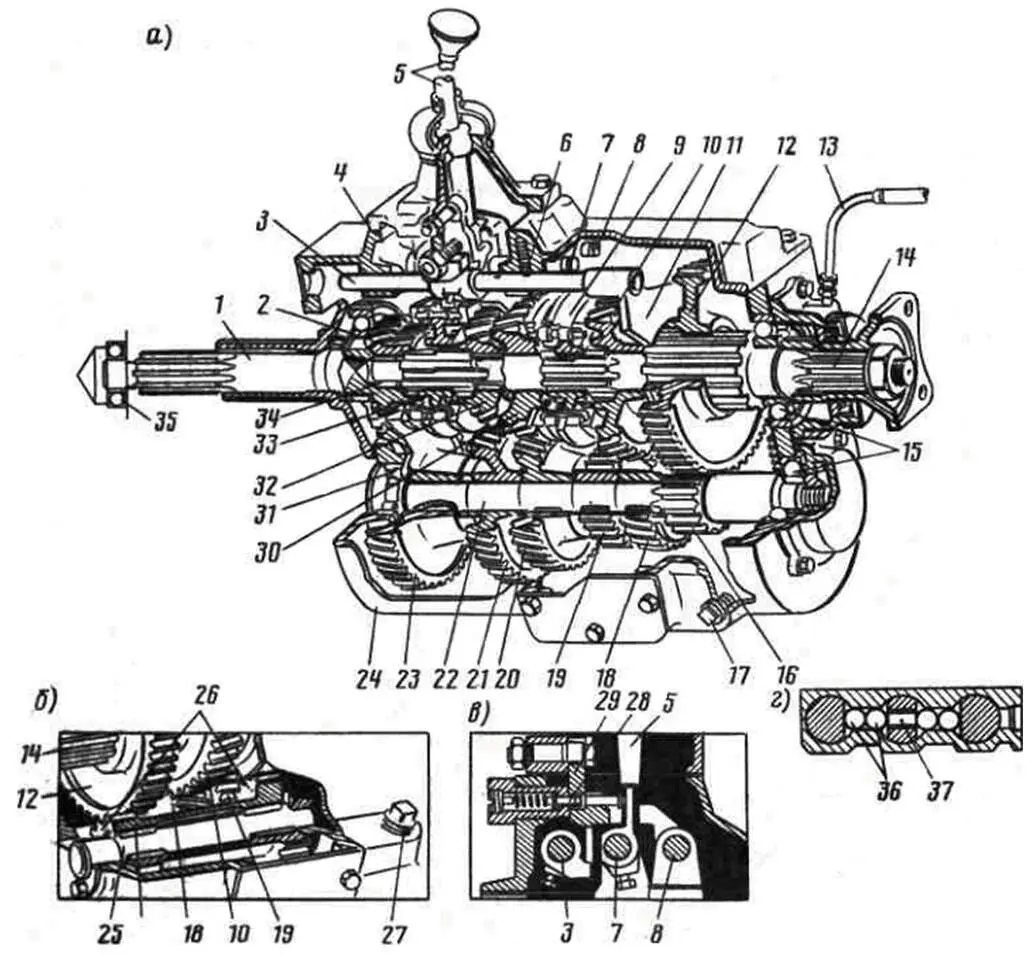

а – общий вид; б – включение заднего хода; в – механизм переключения передач; г – блокирующее устройство

Рисунок 3.15 – Коробка передач автомобилей ЗИЛ

Ведомый вал 14 передним концом опирается на роликовый подшипник 34, расположенный в выточке ведущего вала, а задним – на шарикоподшипник 15, закрепленный в картере крышкой, внутри которой установлен маслоотражатель. На шлицах этого вала установлено зубчатое колесо 12 первой передачи и передачи заднего хода, которое перемещается посредством вилки 11.

Промежуточный вал 22 передним концом опирается на роликовый подшипник 31, расположенный в передней стенке картера 24, а задним – на шарикоподшипник 15. Шестерня 16 изготовлена за одно целое с промежуточным валом, а шестерни 18, 19 и 20 и зубчатые колеса 21 и 23 установлены на нем на шпонках.

Шестерня 2 и зубчатое колесо 23, шестерня 32 и зубчатое колесо 21 четвертой передачи, зубчатое колесо 30 и шестерня 20 третьей передачи, зубчатое колесо 10 и шестерня 18 второй передачи находятся в постоянном зацеплении.

Шестерни 32, зубчатые колеса 30 и 10 свободно вращаются на ведомом валу. Они имеют выступающие конические поверхности (конусы) и внутренние зубчатые венцы для соединения с синхронизаторами 9 и 33.

Синхронизаторы служат для безударного включения зубчатых колес в коробке передач. Синхронизатор 9 инерционного типа включает вторую и третью передачи, синхронизатор 33 – четвертую и пятую передачи. Оба синхронизатора по устройству одинаковы, отличаются только размерами.

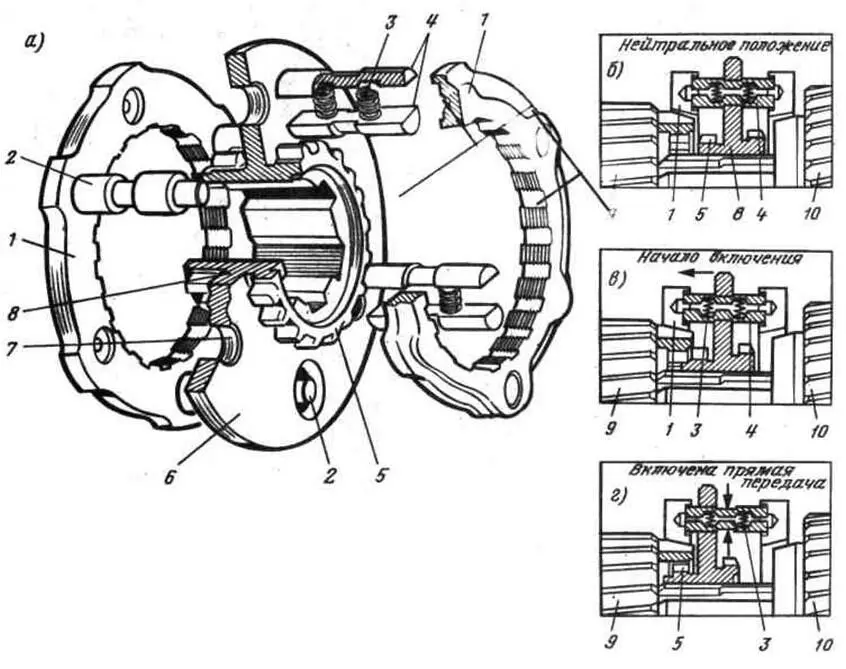

Рисунок 3.16 – Синхронизатор коробки передач автомобилей ЗИЛ и схемы его включения

Синхронизатор (рисунок 3.16, а) представляет собой передвижную муфту 8 с рубчатыми венцами 5, и диском 6, на который воздействует вилка механизма переключения передач. Диск имеет по три отверстия.7 для блокирующих пальцев 2, жестко связывающих бронзовые конусные кольца 1, и по три отверстия для пальцев 4 фиксаторов, которые состоят из двух полуцилиндров и двух пружин 3.

Рассмотрим работу синхронизатора на примере включения пятой передачи. В нейтральном положении (рисунок 3.16, б) муфта 8 синхронизатора расположена посередине между шестернями 9 и 10. При включении передачи (рисунок 3.16, в) она, перемещая пальцы 4 фиксаторов, прижимает конусное кольцо 1 к конусу шестерни 9 ведущего вала. Муфта, соединенная с ведомым валом, и шестерня ведущего вала имеют разные частоты вращения.

Из-за трения между коническими поверхностями кольцо (рисунок 3.16, а) поворачивается относительно диска 6 муфты 8 до соприкосновения конусных фасок отверстий 7 диска 6 с блокирующими пальцами 2. При этом происходит блокировка конусных колец 1и муфты 8. При выравнивании частот вращения шестерни 9 и ведомого вала муфта перемещается дальше по полуцилиндрам фиксаторов, сжимая их пружины 3 (рисунок 3.16, г). При этом зубчатый венец 5 муфты бесшумно входит в зацепление с зубчатым венцом шестерни 9 пятой передачи.

Механизм переключения передач смонтирован в крышке картера коробки передач. Передвижные шестерни перемещаются вдоль вторичного вала вилками 6 (рисунок 3.17, а), которые свободно входят в их кольцевые выточки. Вилки закреплены на ползунах 2 и перемещаются вместе с ними. Ползуны передвигаются нижним концом рычага 3 переключения передач. Рычаг установлен средней частью на шаровой опоре в крышке картера коробки передач.

Чтобы предотвратить включение заднего хода при движении вперед, в корпусе 10 рычага переключения (рисунок 3.17, б) установлен предохранитель 7, который состоит из плунжера с пружиной. Включение заднего хода возможно только при значительном усилии, приложенном к рычагу переключения передач.

Предохранитель установлен в промежуточном рычаге 11 включения первой передачи и заднего хода. Наличие промежуточного рычага уменьшает ход рычага переключения передач. Поэтому ход рычага для включения всех передач одинаковый.

а – устройство; б – предохранитель включения заднего хода; в – схема переключения рычага передач; 1 – крышка; 2 – ползуны; 3 – рычаг переключения передач; 4 – пружина фиксатора; 5 – шарик фиксатора передачи; 6 – вилки; 7 – предохранитель включения заднего хода; 8 – шарики замка; 9 – штифт замка; 10 – корпус рычага; 11 – промежуточный рычаг включения первой передачи и заднего хода; I – V – передачи; ЗХ – задний ход

Рисунок 3.17 – Механизм переключения передач автомобилей ЗИЛ

Замковое устройство механизма переключения передач предотвращает одновременное включение двух передач. Два его шарика 8 (рисунок 3.17, а) размещены в сверлении крышки между ползунами 2 и штифтом 9. На ползунах имеются выемки, которые располагаются против шариков при нейтральном положении рычага переключения передач.

При перемещении среднего ползуна два других оказываются запертыми шариками. В случае перемещения крайнего ползуна шарик выходит из его углубления, перемещает соседний шарик, который входит в углубление среднего ползуна, перемещает штифт 9, который давит на вторые шарики и одновременно запирает средний и другой крайний ползуны.

Для фиксации включенной передачи служит фиксатор, состоящий из шарика 5 и пружины 4. При включенной передаче шарик под действием пружины входит в углубление ползуна 2 и препятствует его произвольному перемещению от вибрации автомобиля.

На автомобилях КамАЗ предназначенных для постоянной работы в составе автопоезда установлена механическая десятиступенчатая коробка передач, которая объединяет трёхвальную трёхходовую пятиступенчатую основную коробку передач и передний двухвальный редуктор-делитель. На модификациях, предназначенных для работы без прицепа, может быть установлена только пятиступенчатая коробка передач.

Общее устройство коробки передач с делителем показано на рисунке 3.18.

В коробке применены косозубые шестерни постоянного зацепления, кроме первой передачи и передачи заднего хода. Основная коробка снабжена двумя синхронизаторами инерционного типа для включения пятой, четвертой, третьей и второй передач. Первая передача и задний ход включаются зубчатой муфтой. Переключение в делителе передач осуществляется синхронизатором инерционного типа.
