Цветовые обозначения стратифицированных образований должны соответствовать цветам раскраски, принятых для групп и систем – подразделений единой стратиграфической шкалы (таблица 1.1). Выделяются следующие (снизу вверх) основные подразделения – группы (эратемы): AR – архей, PR – протерозой, PZ – палеозой, МZ – мезозой, КZ – кайнозой. Индекс подгруппы образуется путем прибавления к индексу группы (эратемы) арабских цифр (РZ 1– нижний палеозой, РZ 2– верхний палеозой; индекс отдела состоит из буквенного индекса и системы и арабских цифр (Р 2– верхний отдел пермской системы, С 2– средний отдел каменноугольной системы и т.д.).

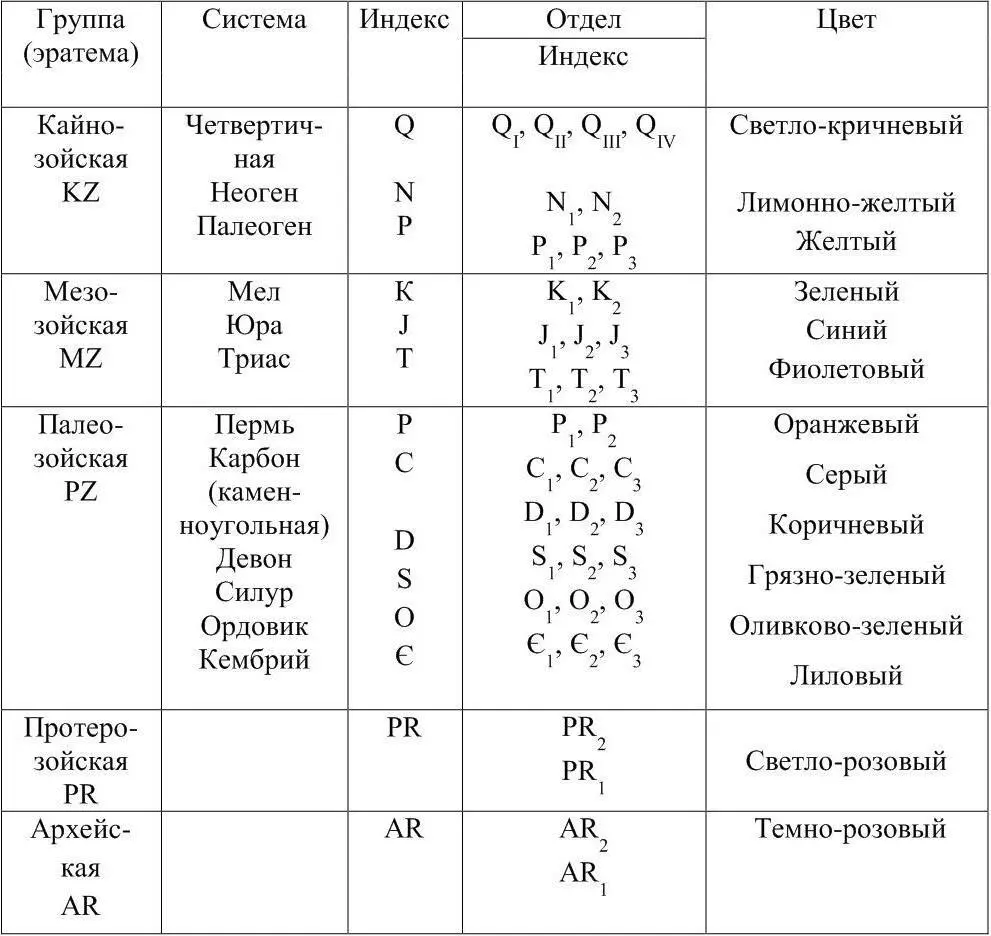

Таблица 1.1 – Цвета раскраски и индексы основных стратиграфических подразделений на геологических картах [по 12]

Отделы и ярусы обозначаются оттенками цветов соответствующих групп и систем, при этом существует традиционное правило: чем моложе возраст образований, тем светлее их оттенок на геологических картах и разрезах. Это правило распространяется на интрузивные и нестратифицированные вулкаогенные и метаморфические образования одинакового состава, но различного возраста.

Основные подразделения четвертичной системы в отличии от отделов других систем обозначаются римскими цифрами (от древних к молодым): Q I– нижнечетвертичные , Q II -среднечетвертичные, Q III -верхнечетвертичные и Q 1v – современные отложения.

Интрузивные и вулканогенные образования обозначаются на геологической карте цветом, индексом и крапом. Каждая петрографическая группа раскрашивается своим цветом и имеет свой буквенный индекс (таблица 1.2).

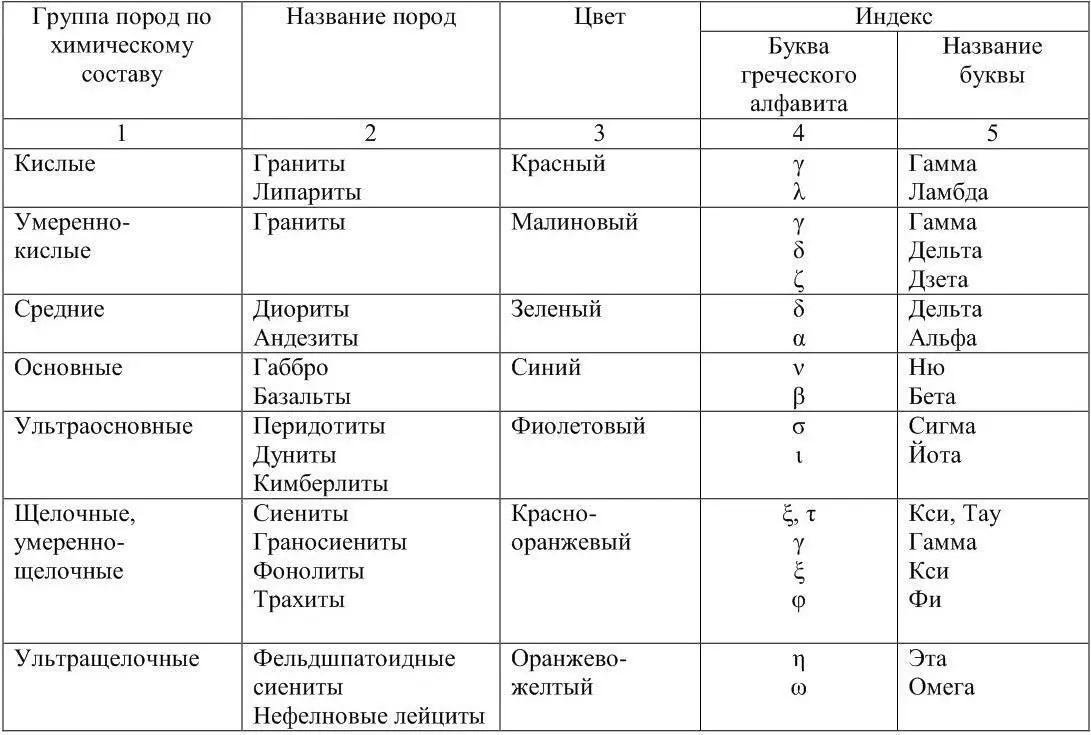

Таблица 1.2 – Условные знаки магматических пород [по Г.Н.Сапфирову]

Внемасштабными или линейными знаками на карте обозначаются маркирующие горизонты (пласты, слои), дайки, силы, жилы, геологические границы, разрывные нарушения и их морфологические разновидности, условия залегания слоев, ориентировка шарниров складок, главнейшие палеонтологические находки, пункты определения абсолютного возраста пород, минералов, геологоразведочные выработки – скважины, шурфы, канавы, расчистки (рисунок 1.1).

В расположении условных знаков соблюдается строгий порядок. В первой вертикальной колонке сначала идут условные обозначения, характеризующие стратифицированные образования (осадочные, вулканогенные и метаморфические), располагаемые сверху вниз от более молодых к более древним, затем условные обозначения интрузивных и нестратифицированных вулканогенных образований (также от поздних к ранним).

Во второй колонке, которая располагается правее первой, находятся условные обозначения, объясняющие специальные знаки (крап), используемые при составлении геологической карты. К низу от них в этой же колонке даются обозначения геологических границ, разрывных нарушений и их морфологических разновидностей. Далее следуют условные обозначения элементов залегания слоев, мест находок ископаем ой фауны и флоры, горных выработок и буровых скважин, геофизических кривых (сопровождающих геологические разрезы и пунктов определения абсолютного возраста горных пород).

Условные обозначения помещаются справа о карты и заключаются в прямоугольники размером 8 х 15 мм. Прямоугольник окрашивается соответствующим цветом и внутри его проставляется индекс. Справа дается словесное объяснение условного знака.

Линейные знаки на геологических картах. Геологические границы : 1 – между разновозрастными образованиями, достоверные – сплошная линия, пунктирная линия – предполагаемые; 2 – фациальных и литологических подразделений одного и того же возраста; 3 – разрывные нарушения, достоверные – сплошная линия, предполагаемые – пунктирная; 4 – разрывные нарушения, с указанием направления падения смесителя (бергштрихами); 5 – разрывы без смещения блоков (трещины); 6 – линии долгоживущих разломов.

Залегание : 7 – вертикальное, 8 – наклонное, 9 – опрокинутое, 10 – пологое, 11 – горизонтальное, 12 – преобладающее наклонное.

Геолого-разведочные выработки : 13 – буровые скважины, 14 – шурфы.

Геологические границы на стратиграфических колонках – при характере залегания слоев: 15 – согласном, 16 – параллельном (стратиграфическом) несогласии; 17 – угловом несогласии, 18 – несогласии с резко неровной поверхностью нижнего комплекса («карманом»).

Рисунок 1.1 – Линейные условные знаки [по 12]

Условные обозначения на геологических картах и разрезах представлены окраской, индексами и крапом. Наиболее из них представлены на рисунке 1.2 [по3].

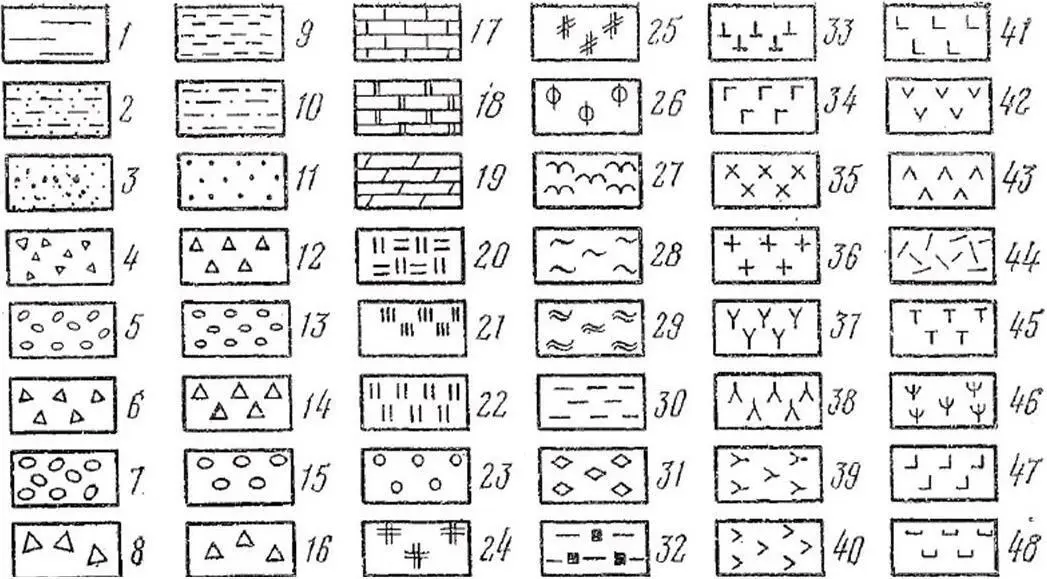

Осадочные породы (1-26): 1 – глины, 2 – алевриты, 3 – пески, 4 – дресва, 5 – гравий, 6 – обломки, щебень, 7 – галечники, 8 – глыбы, 9 –аргиллиты, 10 – алевролиты, 11 – песчаники, 12 – дресвяная брекчия, 13 – гравелиты, 14 – брекчии, 15 – конгломераты, 16 – глыбовые брекчии; карбонатные породы (17 – 19): 17 – известняки, 18 – доломиты, 19 – мергели; кремнистые породы (20-22): 20 – трепелы, 21 – опоки, спонголиты, 22 – радиоляриты, яшмы; Осадочные руды (23-26): 23 – алюминия (бокситы), 24 – железа, 25 – марганца, 26 – фосфора.

Метаморфические породы (27-32): 27 – микрокристаллические сланцы, 28 – кристаллические сланцы, 29 – амфиболиты, 30 – гнейсы, гранито-гнейсы, 31 – эклогиты, 32 – кварциты.

Интрузивные породы (33-40): 33 – дуниты, перидотиты, пироксениты, 34 – габбро, 35 – диориты, 36 – граниты, 37 – сиениты, 38 – нефелиновые сиениты, 39 – йолит-уртиты, 40 – анортозиты.

Эффузивные породы (41-48): 41 – базальты, 42 – андезиты, 43 – дациты, 44 – липариты, 45 – трахиты, 46 – фонолиты, 47 – то же щелочно-ультраосновного и щелочно-базальтоидного состава, 48 – пикриты.

Рисунок 1.2 – Условные обозначения (штриховые знаки, крап) [по 3]

Топографические карты подразделяются на государственные и местные. Государственные топографические карты составляются в масштабах 1:1000000, 1:500000, 1:200000, 1:100000, 1:50000, 1:25000 и 1:10000. Карты местного значения, являющиеся по существу топографическими планами, составляются в масштабах 1:5000, 1:2000, 1:1000, 1:500 и крупнее.
