В заключении строится стратиграфическая колонка. В ее левой части показывают возраст стратиграфических подразделений, в центре в соответствующем масштабе литологический состав исследуемых отложений, а справа их мощности (рисунок 1.7).

1. Какие Вам известны системы палеозоя?

2. Сколько эратем (групп) включает геологическая история Земли?

3. Перечислите группы магматических пород в зависимости от содержания в них кремнезема?

4. Какие породы относятся к щелочным и ультращелочным образованиям.

5. На каком принципе построена номенклатура карт?

6. Как изображаются на картах основные породы осадочных и магматических образований?

7. Что собой представляют геологические карты и разрезы, что положено в основу их составления?

8. Какие типы обязательных и специальных геологических карт Вы знаете?

Горизонтальным залеганием горных пород, или горизонтальной структурой называют такое залегание, когда поверхность напластования слоев в целом совпадает с горизонтальной плоскостью.

Горизонтальная структура очень широко распространена, представляя верхнюю зону осадочной оболочки Земли. Четвертичные и, в несколько меньшей степени, неогеновые образования почти во всех тектонических регионах лежат горизонтально. Горизонтальное залегание характерно и для более древних пород (вплоть до кембрийских, как, например, в Прибалтике), занимающих верхний этаж обширных платформ, предгорных и многих межгорных прогибов. В крупных платформенных структурах – антеклизах и синеклизах – наклоны слоев настолько малы (обычно доли градуса), что на большей части платформы (за исключением некоторых платформенных складок, главным образом соляных куполов) породы залегают практически горизонтально. Горизонтальная структура свойственна и некоторым сериям протерозойских метаморфических пород, например овручской на Русской платформе [2,4,12].

Горизонтально залегающие слои различного состава и возраста, а также границы разделяющих их перерывов, являются вместилищем разнообразного комплекса твердых, жидких и горючих полезных ископаемых, а также многочисленных россыпных месторождений благородных и редких металлов. Изучение их строения, вещественного состава и характера напластования при поисках и разведке месторождений полезных ископаемых имеет большое прикладное значение.

Целью данной работы является освоение методов составления и чтения геологических карт, литолого-стратиграфических и формационных колонок и геологических разрезов с горизонтальным залеганием пород.

Горизонтальное залегание слоев горных пород в природе пользуется широким распространением. Отклонение от него при образовании пород обычно обусловлено неровностями рельефа морского дна или суши. При перемыве ранее осевшего материала поверхность осаждения выравнивается. На Восточно-Европейской и Сибирской платформах, а также в других областях горизонтально залегающие породы пользуются значительным распространением.

Если в областях горизонтально залегающих пород наблюдается плоский или слабо расчленённый рельеф, то на дневную поверхность выходят серии самых молодых слоев (рисунок 2.1).

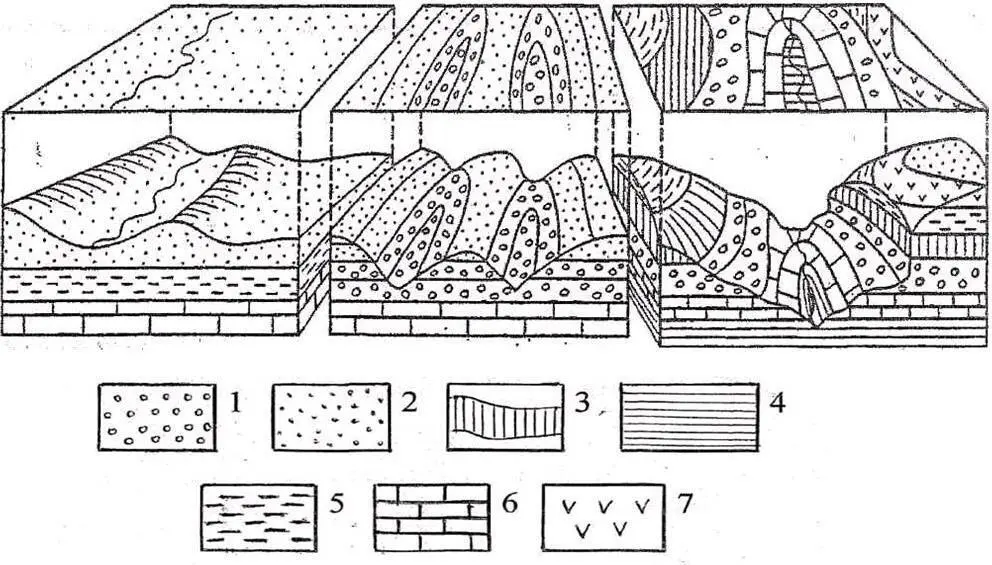

1 – гравелиты, 2 – песчаники, 3 – алевролиты, 4 – аргиллиты, 5 – глины, 6 – известняки, 7 – андезиты.

Рисунок 2.1 – Горизонтальное залегание слоев: блоки в перспективе и их геологические карты

В то же время плоская горизонтальная дневная поверхность подвергается эрозионной обработке и нередко превращается в расчленённую оврагами, долинами рек и их протоков поверхность. При сильно расчленённом рельефе выходы более древних горизонтально залегающих пород приурочены к пониженным участкам, а молодых – к наиболее высоким точкам рельефа – водоразделам или плато. Следовательно, чем древнее породы стратиграфического разреза, тем в более пониженных участках они должны выходить на поверхность (рисунки 2.1 и 2.2).

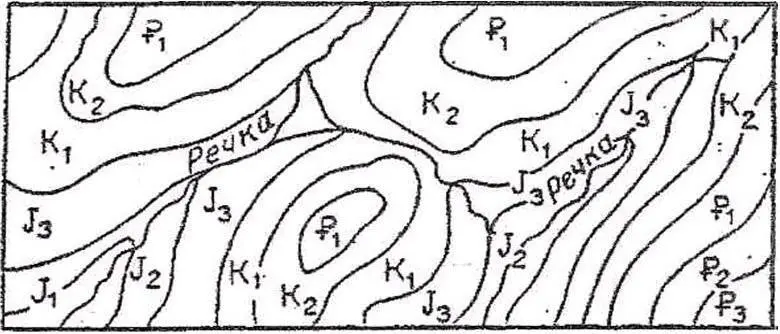

При горизонтальном залегании пород по долинам рек и оврагов всегда видна определённая закономерность в смене пород: против течения реки или вверх по оврагу должны прослеживаться всё более молодые породы в виде зубцевидно соединяющихся треугольников, переходящих с одного берега долины на другой, как и горизонтали рельефа (рисунок 2.2).

Рисунок 2.2 – Карта горизонтально залегания пород

Горизонтальное залегание слоистых горных пород при хорошей обнажённости на аэрофотоснимках проявляется обычно весьма четко, если чередуются слои различные по окраске, плотности и трещиноватости. Горизонтальное залегание иногда подчеркивается различной растительностью или выветренностью пород в различных слоях. Чем сильнее расчленён рельеф, тем более сложной будет конфигурация границ слоев. При плоском рельефе на поверхности может отмечаться только один слой. Признаки горизонтального залегания слоев могут быть использованы при дешифрировании аэрофотоснимков и определении залегания слоев на аэротопооснове (рисунок 2.3).
