Наталья Галянина - Структурная геология и геологическое картирование

Вся территория земного шара в первую очередь делится на отдельные листы – карты миллионного масштаба. Эта карта и принята за основу международной системы разграфки и номенклатуры. Карту в масштабе 1:1000000 получают путем деления северного (а также южного) полушария на 60 меридиональных частей (колонн) с расстояниями между ними в 6 градусов (от меридиана180°) и на 23 широтные части через 4 градуса от А до W (рисунок 1.3). Такой лист обозначают номенклатурным знаком, который включает латинскую заглавную букву ряда, номер колонны и (в скобках) название крупного города, расположенного на площади данного листа. Например, N – 37 (Москва).

Экватор 180°

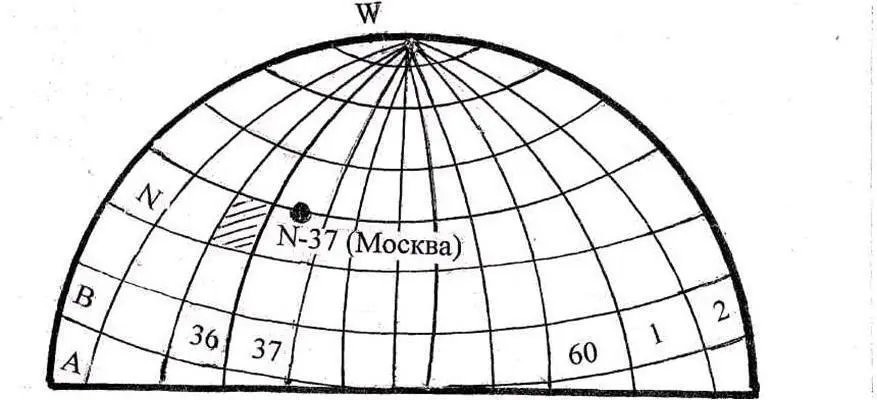

Рисунок 1.3 – Схема разграфки северной полусферы земного шара на листы карт миллионного масштаба [по 6]

Листы карт более крупных масштабов получают путем деления (разграфки) листа миллионной карты (рисунок 1.4). Номенклатура сама по себе указывает на масштаб карты.

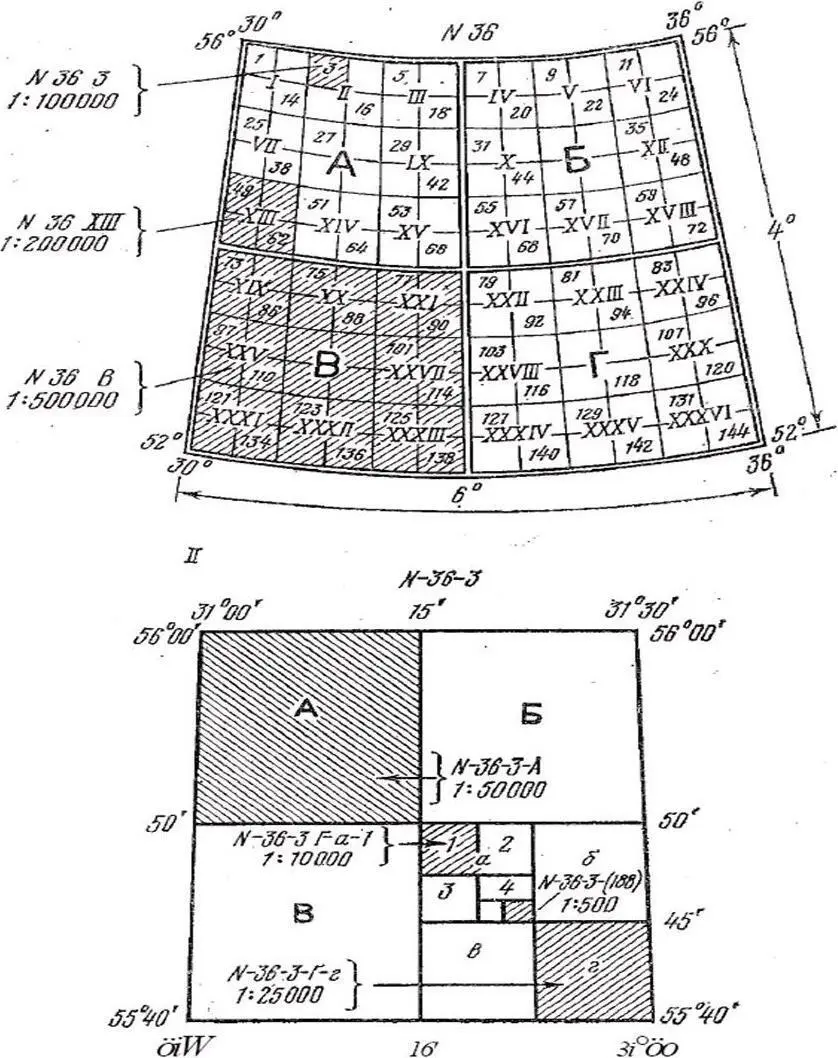

I – Разграфка листа миллионной карты и номенклатура отдельных листов карт (штриховка) более крупных масштабов; II – то же для стотысячной карты.

Рисунок 1.4 – Схема разграфки и номенклатуры топографических карт [по 12]

Основой разграфки карт масштаба 1:500000, 1:200000 и 1:100000 является лист масштаба 1:1000000, который для получения листов указанных масштабов делится соответственно на 4, 36 и 144 части (рисунок 1.4 верхняя часть). Номенклатура листов этих масштабов получается путем прибавления к номенклатуре миллионного листа заглавных букв русского алфавита – А, Б, В и Г для масштаба 1:500000 (например N-36-В), римских цифр от 1 до ХХХVдля масштаба 1:200000 (например N-36 –ХХ) и арабских цифр от 1 до 144 для масштаба 1: 100000 (например N-36-3).

Для получения листов карт масштабов 1:50000, 1:25000 и 1:10000 используется номенклатура и размер территории листа масштаба 1:100000 (например базовый лист N-36-3 рисунок 1.4 – верхняя часть).

При делении карт масштабов 1:100000, 1:50000 и 1:25000 получают соответственно планшеты карт масштаба 1:50000, 1:25000 и 1:10000. Номенклатура карт масштаба 1:50000 образуется путем прибавления к трехзначному обозначению карты масштаба 1:100000 заглавных букв русского алфавита – А, Б, В, Г (например N-36-3-А), масштаба 1:25000 – путем прибавления к номенклатуре карты масштаба 1:50000 строчных букв русского алфавита – а, б, в, г (например N-36-3-Г-г), масштаба 1:10000 – из номенклатуры листа 1:25000 и арабских цифр 1, 2, 3 и 4 (например N-36-3-Г-а-1).

В основу разграфки планов 1:5000 (рисунок 2.2 нижняя часть -1) и 1:2000, создаваемых на участках площадью свыше 20 кв. км, как правило, принимается лист карты масштаба 1:100000, который делится на 256 частей для съемок масштаба 1:5000, а каждый лист масштаба 1:5000 делится на 9 частей для съемки масштаба 1:2000.

Номенклатура листа масштаба 1:5000 складывается из номенклатуры листа масштаба 1:100000 и взятого в скобки номера листа масштаба 1:5000 (например N36-3-(188), а номенклатура листа масштаба 1:2000 – из номенклатуры листа масштаба 1:5000 и одной из первых девяти строчных букв русского алфавита (а, б, в, г, д, е, ж, з, и). Например N-36-3-(188-ж) и т.д. (рисунок 1.4).

Геологической картой называется графическое изображение на топографической основе геологического строения какой-либо территории. С помощью геологических символов геологическая карта показывает распространение на дневной поверхности выходов горных пород, которые различаются по возрасту, происхождению, составу и условиям залегания. Карта служит научной основой для прогнозирования и проведения более детальных геолого-съемочных и поисковых работ с целью выявления месторождений полезных ископаемых.

Среди геологических карт выделяются обязательные и специальные карты. К обязательным относятся карта фактического материала, геологическая карта, карта полезных ископаемых, карта закономерностей размещения полезных ископаемых и прогноза, а к специальным – тектоническая, геоморфологическая, гидрогеологическая, литохимическая и др.

Основной картой в серии обязательных карт является геологическая, которая наиболее полно, по сравнению с другими, воспроизводит геологию того или иного участка земной коры и служит общим типом геологических карт. В основу ее построения положен стратиграфический принцип, то есть на карте показаны, в первую очередь, возраст, стратиграфические соотношения (последовательность залегания), площадь распространения различных по происхождению, возрасту и составу горных пород, а также характер и тип контактов между ними. При этом карта должна быть «структурной» и отражать условия залегания и взаимоотношения развитых в пределах данного района комплексов горных пород не только по площади, но и на глубину.

Несмотря на то, что геологическая карта изображает лишь те отложения, которые выходят на поверхность, показывая границы их распространения в плане, чтение карты дает возможность представить объемное строение всей толщи отложений, позволяет делать прогноз распределения и условий залегания полезных ископаемых и выбирать правильное направление их поисков. Простейший вид геологической карты приведен на рисунке 1.5.

Рисунок 1.5 – Геологическая карта

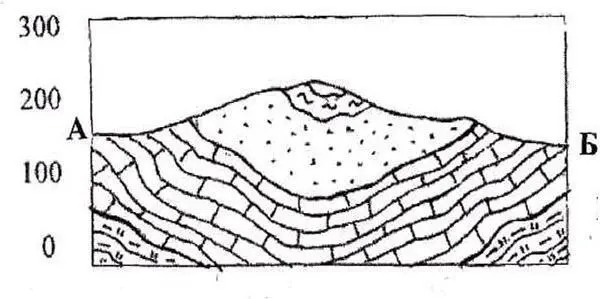

Рисунок 1.6 – Разрез по линии А-Б

Рисунок 1.7 – Стратиграфическая колонка

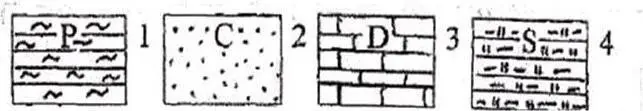

1 – глина, 2 – песчаник, 3 – известняк, 4 – кремнистый сланец.

Рисунок 1.8 – Условные знаки к рисункам 1.5,1.6,1.7 [по 6]

На карте изображена простая симметричная синклинальная складка с падениями крыльев 25-30 градусов. Наиболее древние породы силура представлены массивно-слоистыми кремнистыми сланцами. Выше согласно залегают плитчатые темно-серые известняки девона. Их также согласно перекрывают розовато-серые рассланцованные средне- и мелкозернистые песчаники нижне-каменноугольного возраста. Венчают разрез палеозойских отложений серые массивные глины перми [4]. На карте вкрест простирания пластов или по другому выбранному направлению проводится линия геологического разреза, на концах которой проставляются буквы, например А – Б. Линию разрезов на геологической карте всегда проводят от рамки до рамки планшета. При этом вначале строится топографический профиль по [3]. На нем показывается уровень моря (нулевая отметка). Справа (а иногда и слева) строится вертикальная шкала, на которой через один сантиметр делаются отметки в соответствующем масштабе и проставляется цифра в метрах. Через 0,5 см проставляются штрихи без числового выражения. Затем на линию топографического профиля по вертикали сносятся границы соответствующих стратиграфических подразделений. В нашем случае отчетливо видно, что в ядре синклинальной складки залегают наиболее молодые породы перми, а на крыльях сменяя друг друга отложения карбона, девона и силура (рисунок 1.6).
