Ранее на рисунке 6.6 были приведены ЛАЧХ и ЛФЧХ для скорректированного ОУ, по форме эквивалентные ЛАЧХ и ЛФЧХ одиночного усилительного каскада, из которых видно, что максимальный фазовый сдвиг φ<90° при K u ОУ >1, а скорость спада коэффициента усиления в области ВЧ составляет 20дБ/дек. Такой усилитель устойчив при любой глубине ООС.

Если ОУ состоит из нескольких каскадов (например, трех), каждый из которых имеет скорость спада 20дБ/дек и не содержит цепей коррекции, то его ЛАЧХ и ЛФЧХ имеют более сложную форму (рисунок 6.15) и содержит область неустойчивых колебаний.

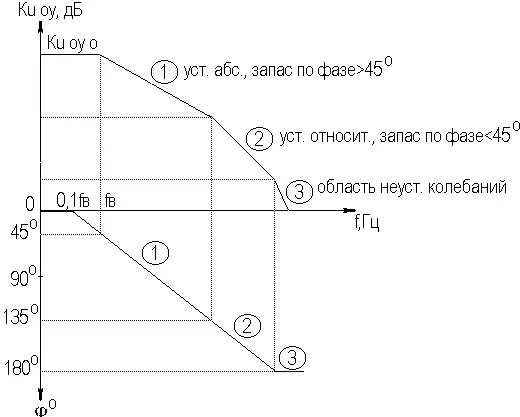

Рисунок 6.15. ЛАЧХ и ЛФЧХ нескорректированного ОУ

Для обеспечения устойчивой работы устройств на ОУ используются внутренние и внешние цепи коррекции, с помощью которых добиваются общего фазового сдвига при разомкнутой цепи ООС менее 135° на максимальной рабочей частоте. При этом автоматически получается, что спад K u ОУ составляет порядка 20дБ/дек.

В качестве критерия устойчивости устройств на ОУ удобно использовать критерий Боде , формулируемый следующим образом: "Усилитель с цепью обратной связи устойчив, если прямая его коэффициента усиления в децибелах пересекает ЛАЧХ на участке со спадом 20дБ/дек". Таким образом, можно заключить, что цепи частотной коррекции в ОУ должны обеспечивать скорость спада K U инв ( K U неинв ) на ВЧ порядка 20дБ/дек.

Цепи частотной коррекции могут быть как встроенные в полупроводниковый кристалл, так и созданными внешними элементами. Простейшая цепь частотной коррекции осуществляется с помощью подключения к выходу ОУ конденсатора C кор достаточно большого номинала. Необходимо, чтобы постоянная времени τ кор = R выхC кор была больше, чем 1/2π f в . При этом сигналы высоких частот на выходе ОУ будут шунтироваться C кор и полоса рабочих частот сузится, большей часть весьма значительно, что является существенным недостатком данного вида коррекции. Полученная в этом случае ЛАЧХ показана на рисунке 6.16.

Рисунок 6.16. Частотная коррекция внешним конденсатором

Спад K u ОУ здесь не будет превышать 20дБ/дек, а сам ОУ будет устойчив при введении ООС, поскольку φ никогда не превысит 135°.

Более совершенны корректирующие цепи интегрирующего (запаздывающая коррекция) и дифференцирующего (опережающая коррекция) типов. В общем виде коррекция интегрирующего типа проявляется аналогично действию корректирующей (нагрузочной) емкости. Корректирующая RC цепь включается между каскадами ОУ (рисунок 6.17).

Рисунок 6.17. Частотная коррекция интегрирующего типа

Резистор R 1 является входным сопротивлением каскада ОУ, а сама цепь коррекции содержит R кор и C кор. Постоянная времени этой цепи должна быть больше постоянной времени любого из каскадов ОУ. Поскольку цепь коррекции является простейшей однозвенной RC цепью, то наклон ее ЛАЧХ равен 20дБ/дек, что и гарантирует устойчивую работу усилителя. И в этом случае цепь коррекции сужает полосу рабочих частот усилителя, однако широкая полоса все равно ничего не дает, если усилитель неустойчив.

Устойчивая работа ОУ при относительно широкой полосе обеспечивается коррекцией дифференцирующего типа. Сущность такого способа коррекции ЛАЧХ и ЛФЧХ заключается в том, что ВЧ сигналы проходят внутри ОУ в обход части каскадов (или элементов), обеспечивающих максимальный K u ОУ 0, ими не усиливаются и не задерживаются по фазе. В результате ВЧ сигналы будут усиливаться меньше, но их малый фазовый сдвиг не приведет к потере устойчивости усилителя. Для реализации коррекции дифференцирующего типа к специальным выводам ОУ подключается корректирующий конденсатор (рисунок 6.18).

Рисунок 6.18. Частотная коррекция дифференцирующего типа

Помимо рассмотренных корректирующих цепей известны и другие (см., например [2]). При выборе схем коррекции и номиналов их элементов следует обращаться к справочной литературе (например, [10]).

В регулируемых усилителях имеется возможность управления коэффициентом усиления (уровнем выходного сигнала) с целью предотвращения перегрузки оконечного устройства (или выходных каскадов УУ), создание комфортных условий прослушивания аудиопрограмм (в усилителях звуковых частот), калибровки измерительных усилителей и т.д. Регулировка может быть ручной или автоматической, плавной или ступенчатой. Регулировка усиления может осуществляться как специальными цепями, включаемыми в схему усилителя, так и отдельными устройствами, называемыми аттенюаторами. Аттенюаторы, в свою очередь, могут как встраиваться в усилитель, так и подключаться к его входу. Выполняются аттенюаторы как на пассивных элементах, так и на активных.

Эффективность регулировки оценивается ее глубиной D р — отношением коэффициентов усиления, соответствующих двум крайних положением регулятора. Глубину регулировки часто выражают в децибелах.

При решении вопроса о месте постановки регулятора в многокаскадный усилитель следует учитывать то обстоятельство, что помимо коэффициента усиления регулирующая цепь может менять и другие параметры усилительных каскадов, например, R вх . Поэтому регулировку не рекомендуется вводить во входной каскад усилителя, поскольку это скажется на входном сопротивлении усилителя в целом. Постановка регулятора в выходной каскад может привести к перегрузке промежуточных каскадов, т.е. наиболее целесообразно вводить регулировку в один из промежуточных каскадов. Не рекомендуется вводить регулировку в петлю общей ООС из-за снижения ее эффективности.

Чаще всего в усилителях звуковых частот применяется потенциометрическая схема регулировки усиления (рисунок 7.1а), осуществляемая включением регулирующего переменного резистора R р по схеме потенциометра, который изменяет коэффициент деления поданного на него напряжения.

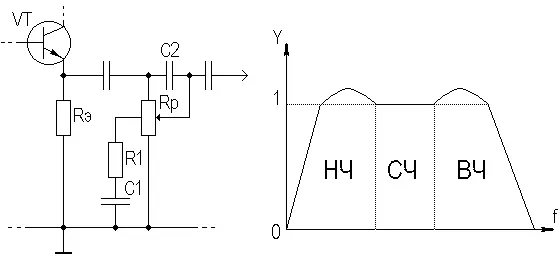

Рисунок 7.1. Потенциометрический регулятор усиления

При малых громкостях человеческое ухо хуже воспринимает звуки низких и высоких частот. Поэтому в усилителях звуковых частот применяют так называемый тонкомпенсированный регулятор. На рисунке 7.1а тонкомпенсирующие цепи образованы элементами R 1C 1C 2. При малых уровнях громкости за счет цепи R 1C 1 происходит завал АЧХ в областях СЧ и ВЧ, с помощью конденсатора C 2 на ВЧ этот завал компенсируется, в результате АЧХ имеет вид, показанный на рисунке 7.1б.
