Рассмотренные выше параметры и характеристики ОУ описывают его при отсутствии цепей ООС. Однако, как отмечалось, ОУ практически всегда используется с цепями ООС, которые существенно влияют на все его показатели.

Наиболее часто ОУ используется в инвертирующих и неинвертирующих усилителях. Упрощенная принципиальная схема инвертирующего усилителя на ОУ приведена на рисунке 6.7.

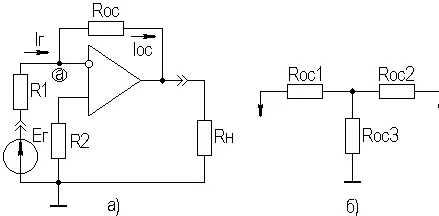

Рисунок 6.7. Инвертирующий усилитель на ОУ

Резистор R 1 представляет собой внутреннее сопротивление источника сигнала E г , посредством R ос ОУ охвачен ∥ООСН.

При идеальном ОУ разность напряжений на входных зажимах стремиться к нулю, а поскольку неинвертирующий вход соединен с общей шиной через резистор R 2, то потенциал в точке aтоже должен быть нулевым ("виртуальный нуль", "кажущаяся земля"). В результате можем записать: I г = I ос , т.е. E г / R 1=– U вых / R ос . Отсюда получаем:

K U инв = U вых / E г = – R ос / R 1,

т.е. при идеальном ОУ K U инв определяется отношением величин внешних резисторов и не зависит от самого ОУ.

Для реального ОУ необходимо учитывать его входной ток I вх , т.е. I г = I ос + I вх или ( E г – U вх )/ R 1=( U вх – U вых )/ R ос + U вх / U вхОУ , где U вх — напряжение сигнала на инвертирующем входе ОУ, т.е. в точке a. Тогда для реального ОУ получаем:

Нетрудно показать, что при глубине ООС более 10, т.е. K u ОУ / K U инв = F >10, погрешность расчета K U инв для случая идеального ОУ не превышает 10%, что вполне достаточно для большинства практических случаев.

Номиналы резисторов в устройствах на ОУ не должны превышать единиц мегом, в противном случае возможна нестабильная работа усилителя из-за токов утечки, входных токов ОУ и т.п. Если в результате расчета величина R ос превысит предельное рекомендуемое значение, то целесообразно использовать Т-образную цепочку ООС, которая при умеренных номиналах резисторов позволяет выполнить функцию эквивалента высокоомного R ос (рисунок 6.7б) . В этом случае можно записать:

На практике часто полагают, что R ос 1= R ос 2>> R ос 3, а величина R 1 обычно задана, поэтому R ос 3 определяется достаточно просто.

Входное сопротивление инвертирующего усилителя на ОУ R вх инв имеет относительно небольшое значение, определяемое параллельной ООС:

R вх инв = R 1+( R ос / K u ОУ + 1)∥ R вхОУ ≈ R 1,

т.е. при больших K u ОУ входное сопротивление определяется величиной R 1.

Выходное сопротивление инвертирующего усилителя R вых инв в реальном ОУ отлично от нуля и определяется как величиной R вых ОУ , так и глубиной ООС F. При F>10 можно записать:

R вых инв = R вых ОУ / F = R вых ОУ / K U инв / K u ОУ .

С помощью ЛАЧХ ОУ можно представить частотный диапазон инвертирующего усилителя (см. рисунок 6.6), причем

f вОС = f T / K U инв .

В пределе можно получить K U инв =1, т.е. получить инвертирующий повторитель. В этом случае получаем минимальное выходное сопротивление усилителя на ОУ:

R вых пов = R вых ОУ / K u ОУ .

В усилителе на реальном ОУ на выходе усилителя при U вх =0 всегда будет присутствовать напряжение ошибки U ош , порождаемое U см и Δ I вх . С целью снижения U ош стремятся выровнять эквиваленты резисторов, подключенных к входам ОУ, т.е. взять R 2= R 1∥ R ос (см. рисунок 6.7а). При выполнении этого условия для K U инв >10 можно записать:

U ош ≈ U смK U инв + Δ I вхR ос .

Уменьшение U ош возможно путем подачи дополнительного смещения на неинвертирующий вход (с помощью дополнительного делителя) и уменьшения номиналов применяемых резисторов.

На основе рассмотренного инвертирующего УПТ возможно создание усилителя переменного тока путем включения на вход и выход разделительных конденсаторов, номиналы которых определяются исходя из заданного коэффициента частотных искажений M н (см. подраздел 2.5).

Упрощенная принципиальная схема неинвертирующего усилителя на ОУ приведена на рисунке 6.8.

Рисунок 6.8. Неинвертирующий усилитель на ОУ

Нетрудно показать, что в неинвертирующем усилителе ОУ охвачен ПООСН. Поскольку U вх и U ос подаются на разные входы, то для идеального ОУ можно записать:

U вх = U выхR 1/( R 1+ R ос ),

откуда коэффициент усиления по напряжению неинвертирующего усилителя:

K U неинв = 1 + R ос / R 1,

или

K U неинв = 1 + | K U инв |.

Для неинвертирующего усилителя на реальном ОУ полученные выражения справедливы при глубине ООС F>10.

Входное сопротивление неинвертирующего усилителя R вх неинв велико и определяется глубокой последовательной ООС и высоким значением R вхОУ :

R вх неинв = R вхОУ · F = R вхОУ · K U ОУ / K U неинв .

Выходное сопротивление неинвертирующего усилителя на ОУ определяется как для инвертирующего, т.к. в обоих случаях действует ООС по напряжению:

R вых неинв = R выхОУ / F = R выхОУ / K U неинв / K U ОУ .

Расширение полосы рабочих частот в неинвертирующем усилителе достигается также, как и в инвертирующем, т.е.

f вОС = f T / K U неинв .

Для снижения токовой ошибки в неинвертирующем усилителе, аналогично инвертирующему, следует выполнить условие:

R г = R 1∥ R ос .

Неинвертирующий усилитель часто используют при больших R г (что возможно за счет большого R вх неинв ), поэтому выполнение этого условия не всегда возможно из-за ограничения на величину номиналов резисторов.

Наличие на инвертирующем входе синфазного сигнала (передаваемого по цепи: неинвертирующий вход ОУ ⇒ выход ОУ ⇒ R ос ⇒ инвертирующий вход ОУ) приводит к увеличению U ош , что является недостатком рассматриваемого усилителя.

При увеличении глубины ООС возможно достижение K U неинв =1, т.е. получение неинвертирующего повторителя, схема которого приведена на рисунке 6.9.

Рисунок 6.9. Неинвертирующий повторитель на ОУ
