А. Красько - Схемотехника аналоговых электронных устройств краткое содержание
В учебном пособии рассмотрены теоретические основы и принципы действия аналоговых устройств на биполярных и полевых транзисторах. Анализируются основные схемы, используемые в аналоговых трактах типовой радиоэлектронной аппаратуры, приводятся расчетные формулы, позволяющие определить элементы принципиальных схем этих устройств по требуемому виду частотных, фазовых и переходных характеристик. Излагаются основы построения различных функциональных устройств на основе операционных усилителей. Рассмотрены так же ряд специальных вопросов с которыми приходится сталкиваться разработчикам аналоговых электронных устройств – оценка нелинейных искажений, анализ устойчивости, чувствительности и др.
Пособие предназначено для студентов, обучающихся по направлениям подготовки 552500, 654200 – «Радиотехника», 654100 – «Электроника и микроэлектроника», и может быть полезно для преподавателей и научных работников.
Схемотехника аналоговых электронных устройств - читать онлайн бесплатно полную версию (весь текст целиком)
Шрифт:
Интервал:
Закладка:
Первым этапом синтеза всякого фильтра является задание передаточной функции (в операторной или комплексной форме), которая отвечает условиям практической реализуемости и одновременно обеспечивает получение необходимой АЧХ или ФЧХ (но не обеих) фильтра. Этот этап называют аппроксимацией характеристик фильтра.
Операторная функция представляет собой отношение полиномов:
K( p)=A( p)/B( p),
и однозначно определяется нулями и полюсами. Простейший полином числителя — константа. Число полюсов функции (а в активных фильтрах на ОУ число полюсов обычно равно числу конденсаторов в цепях, формирующих АЧХ) определяет порядок фильтра. Порядок фильтра указывает на скорость спада его АЧХ, которая для первого порядка составляет 20дБ/дек, для второго — 40дБ/дек, для третьего — 60дБ/дек и т.д.
Задачу аппроксимации решают для ФНЧ, затем с помощью метода инверсии частоты полученную зависимость используют для других типов фильтров. В большинстве случаев задают АЧХ, принимая нормированный коэффициент передачи:
где f(x) — функция фильтрации; x = ω / ω c — нормированная частота; ω c — частота среза фильтра; ε — допустимое отклонение в полосе пропускания.
В зависимости от того, какая функция принимается в качестве f(x) различают фильтры (начиная со второго порядка) Баттерворта, Чебышева, Бесселя и др. На рисунке 7.15 приведены их сравнительные характеристики.

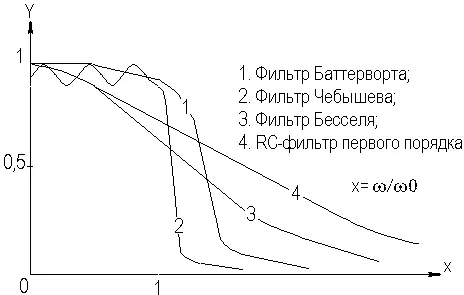

Рисунок 7.15. Нормированные АЧХ фильтров
Фильтр Баттерворта (функция Батерворта) описывает АЧХ с максимально плоской частью в полосе пропускания и относительно небольшой скоростью спада. АЧХ такого ФНЧ может быть представлена в следующем виде:
где n — порядок фильтра.
Фильтр Чебышева (функция Чебышева) описывает АЧХ с определенной неравномерностью в полосе пропускания, но не большей скоростью спада.
Фильтр Бесселя характеризуется линейной ФЧХ, в результате чего сигналы, частоты которых лежат в полосе пропускания, проходят через фильтр без искажений. В частности, фильтры Бесселя не дают выбросов при обработке колебаний прямоугольной формы.
Помимо перечисленных аппроксимаций АЧХ активных фильтров известны и другие, например, обратного фильтра Чебышева, фильтра Золотарева и т.д. Заметим, что схемы активных фильтров не изменяются в зависимости от типа аппроксимации АЧХ, а изменяются соотношения между номиналами их элементов.

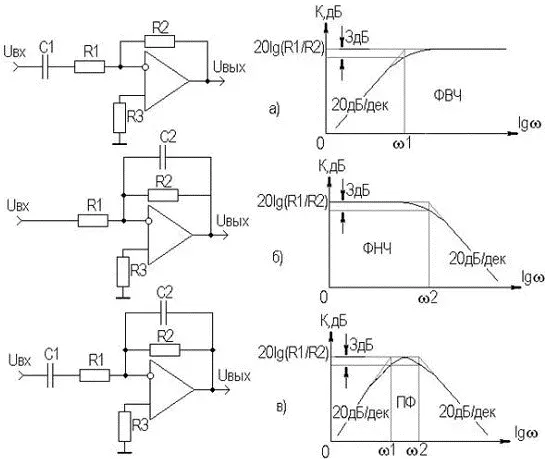

Простейшие (первого порядка) ФВЧ, ФНЧ, ПФ и их ЛАЧХ приведены на рисунке 7.16.
В этих фильтрах конденсатор, определяющий частотную характеристику, включен в цепь ООС.
Для ФВЧ (рисунок 7.16а) коэффициент передачи равен:
где τ 1= C 1 R 1.
Частоту сопряжения асимптот ω 1 находят из условия ω 1τ 1=1, откуда
f 1 = 1/2πτ 1.
Для ФНЧ (рисунок 7.16б) имеем:
f 2 = 1/2πτ 2.
где τ 2= C 2 R 2.
В ПФ (рисунок 7.16в) присутствуют элементы ФВЧ и ФНЧ.
Рисунок 7.16. Простейшие активные фильтры

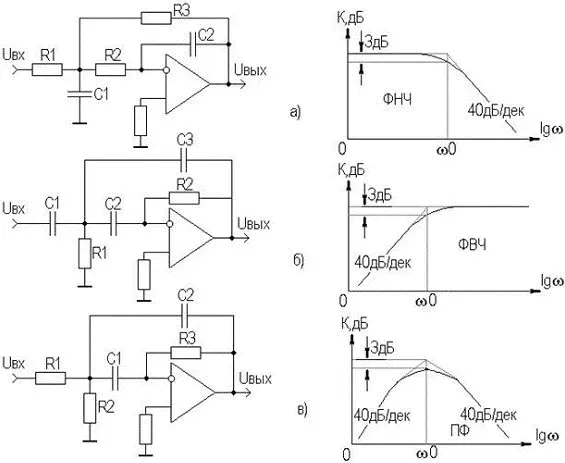

Можно увеличить крутизну спада ЛАЧХ, если увеличить порядок фильтров. Активные ФНЧ, ФВЧ и ПФ второго порядка приведены на рисунке 7.17.
Наклон асимптот у них может достигать 40дБ/дек, а переход от ФНЧ к ФВЧ, как видно из рисунков 7.17а,б, осуществляется заменой резисторов на конденсаторы, и наоборот. В ПФ (рисунок 7.17в) имеются элементы ФВЧ и ФНЧ. Передаточные функции равны [13]:
◆ для ФНЧ:
◆ для ФВЧ:
Рисунок 17.7. Активные фильтры второго порядка
◆ для ПФ:
Для ПФ резонансная частота равна:
Для ФНЧ и ФВЧ частоты среза соответственно равны:

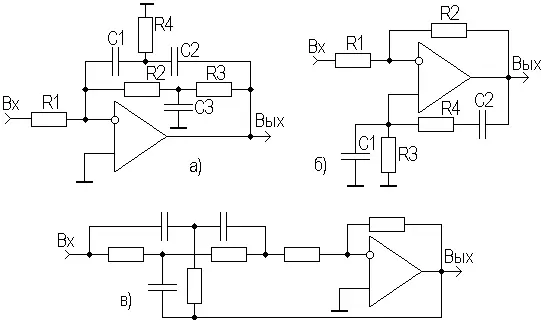

Довольно часто ПФ второго порядка реализуют с помощью мостовых цепей. Наиболее распространены двойные Т-образные мосты, которые "не пропускают" сигнал на частоте резонанса (рисунок 7.18а) и мосты Вина, имеющие максимальный коэффициент передачи на резонансной частоте ω 0 (рисунок 7.18б).
Рисунок 17.8. Активные ПФ
Мостовые схемы включены в цепи ПОС и ООС. В случае двойного Т-образного моста глубина ООС минимальна на частоте резонанса, и усиление на этой частоте максимально. При использовании моста Вина, усиление на частоте резонанса максимально, т.к. максимальна глубина ПОС. При этом для сохранения устойчивости глубина ООС, введенной с помощью резисторов R 1 и R 2, должна быть больше глубины ПОС. Если глубины ПОС и ООС близки, то такой фильтр может иметь эквивалентную добротность Q≈2000.
Резонансная частота двойного Т-образного моста при R = R 1= R 2= R 3= R 4/2 и C = C 1= C 2=2· C 3, и моста Вина при R = R 3= R 4 и C = C 1= C 2, равна f 0 = 1/(2πRC), и ее выбирают исходя из условия устойчивости 3>( R 1+ R 2)/ R 1, т.к. коэффициент передачи моста Вина на частоте ω 0 равен 1/3.
Для получения режекторного фильтра двойной Т-образный мост можно включить так, как показано на рисунке 7.18в, или мост Вина включить в цепь ООС.
Для построения активного перестраиваемого фильтра обычно используют мост Вина, у которого резисторы R 3 и R 4 выполняют в виде сдвоенного переменного резистора.
Возможно построение активного универсального фильтра (ФНЧ, ФВЧ и ПФ), вариант схемы которого приведен на рисунке 7.19.
