Для микросхем памяти часто применяют интерфейсы I²C, SPI (Microwire) и иные «безымянные», называемые просто 2-, 3- и 4-проводными (считаются только сигнальные линии, общий провод подразумевается). Некоторые из этих интерфейсов являются собственными изобретениями разработчиков микросхем памяти (необходимые сведения обычно имеются в информационных листках), здесь же остановимся на наиболее популярных.

Широко распространенный двухпроводный интерфейс I²C (см. п. 11.1.1) обеспечивает невысокую скорость передачи (до 100 или 400 Мбит/с).

Диаграмма обмена данными с памятью по интерфейсу I²C приведена на рис. 7.25. Выполнив условие Start , ведущее устройство передает байт, содержащий адрес устройства, и признак операции RWи ожидает подтверждения. При операции записи следующей посылкой от ведущего устройства будет 8-битный адрес записываемой ячейки, а за ней — байт данных (для микросхем объемом памяти более 256 байт адрес ячейки посылается двумя байтами). Получив подтверждения, ведущее устройство завершает цикл условием Stop , а адресованное устройство может начать свой внутренний цикл записи, во время которого не реагирует на сигналы интерфейса. Ведущее устройство может проверять готовность устройства к следующей операции посылкой команды записи (байт адреса устройства) и анализом бита подтверждения, формируя затем условие Stop . Если устройство откликнулось битом подтверждения, значит, оно завершило внутренний цикл и готово к следующей операции.

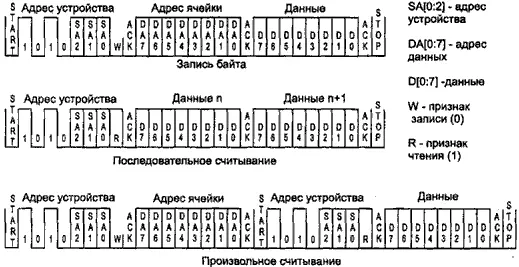

Рис. 7.25. Диаграмма обмена с памятью по интерфейсу I²C

Операция считывания инициируется так же, как и запись, но с признаком RW=1. Возможно чтение по заданному адресу, по текущему адресу или последовательное. Текущий адрес хранится во внутреннем счетчике микросхемы памяти; он содержит увеличенный на единицу адрес ячейки, участвовавшей в последней операции. Получив команду чтения, устройство дает бит подтверждения и посылает байт данных, соответствующий текущему адресу. Контроллер может ответить подтверждением, тогда устройство пошлет следующий байт (последовательное чтение). Если на принятый байт данных контроллер ответит условием Stop , операция чтения завершается. Начальный адрес для считывания контроллер задает фиктивной операцией записи, в которой передается адрес устройства и адрес ячейки, а после подтверждения приема адреса ячейки формируется повторный старт ( Sr) и передается адрес устройства, но уже с указанием на операцию чтения. Так реализуется считывание произвольной ячейки (или последовательности ячеек). Отметим, что спецификация на интерфейс I²C не оговаривает правил модификации адреса данных при последовательных обращениях — их определяет разработчик устройства в соответствии с его функциями. Для памяти вышеописанный автоинкремент адреса упрощает последовательные обращения.

Заметим, что последовательная память малого объема может использовать и упрощенный вариант интерфейса, правда, и не называемого I²C. Так, например, память Atmel AT24C01 объемом 128 байт используют упрощенную систему адресации: адрес ячейки передается вместо 7-битного адреса устройства I²C, а в остальном операции записи и чтения выполняются по тем же правилам. При этом шина вырождается в двухточечный интерфейс, но в ряде случаев этого и достаточно. Специальные адреса здесь не требуются, так что все 128 значений 7-битного адреса доступны для адресации памяти. Микросхемы той же фирмы объемом 256 байт используют вышеприведенный механизм адресации устройств I²C с возможностью объединения до 8 устройств. А в микросхемах объемом 512, 1024 и 2048 байт 1, 2 или все 3 бита номера устройства в адресе отбираются под адрес 256-байтной страницы памяти. Память большего объема использует 7-битную адресацию устройств, обычную для I²C, а адрес ячейки задается последующими двумя байтами (сначала старшим, затем младшим).

Трехпроводный интерфейс SPI (см. п. 11.3) обеспечивает скорость передачи до 5 Мбит/с. Обмен с микросхемой, выбранной сигналом CS#, начинается с подачи по линии SI 8-битного кода команды. В команде записи за кодом команды следует адрес ячейки, за которым следуют байты данных. Команда чтения начинается так же, но после приема адреса в следующем же такте по линии SOначинается вывод данных. Есть и специальные безадресные команды, например, разрешение/запрет записи и стирания. Микросхемы памяти с SPI имеют регистр состояния, доступ к которому обеспечивается специальными командами. В этом регистре отражается состояние управляющего автомата записи (занят/свободен), в нем же могут присутствовать и биты управления защитой записи (в регистр состояния возможна и запись). Состав регистров и набор команд зависит от модели устройства.

В этой главе описываются интерфейсы периферийных устройств, от самых необходимых (клавиатура, дисплей, мышь, принтер) до мультимедийных (видео- и аудиоустройства) и развлекательных (джойстик и его «родственники»).

Традиционная клавиатура PC представляет собой унифицированное устройство ввода со стандартным разъемом и последовательным интерфейсом связи с системной платой. В настоящее время используются так называемые расширенные (enhanced) клавиатуры AT или PS/2, имеющие более 100 клавиш. Они вытеснили первые 84-клавишные клавиатуры AT и тем более клавиатуры XT. По электрическому интерфейсу клавиатуры XT и AT совпадают, за исключением того, что двунаправленный интерфейс позволяет клавиатуре AT принимать команды от системной платы. Однако по логическому интерфейсу они несовместимы (клавиатура AT иногда имеет переключатель режима XT/AT). Клавиатура PS/2 отличается от AT только исполнением разъема, при необходимости можно использовать переходник.

Клавиатуры имеют внутренний микроконтроллер, способный определить факты нажатия и отпускания клавиш, при этом можно нажимать очередную клавишу, даже удерживая несколько ранее нажатых. При нажатии клавиши клавиатура передает идентифицирующий ее скан-код . При удержании клавиши в нажатом положении через некоторое время клавиатура начинает автоповтор передачи скан-кода нажатия этой клавиши. Задержка автоповтора (typematic delay) и скорость автоповтора (typematic rate) для клавиатур AT программируются. Расширенная клавиатура позволяет выбирать 1 из 3 наборов скан-кодов.

С распространением шины USB появились клавиатуры и с этим интерфейсом; они имеют и встроенный хаб, например для подключения мыши USB. Клавиатура USB питается от шины. Для клавиатуры USB требуется специальная поддержка со стороны BIOS; она имеется в современных системных платах.
