Михаил Гук - Аппаратные интерфейсы ПК. Энциклопедия

Для подключения клавиатуры предназначен последовательный синхронный двунаправленный интерфейс, состоящий из двух обязательных сигналов KB-Dataи KB-Clock. Обе линии на системной плате подтягиваются резисторами к шине +5 В. На обеих сторонах интерфейса выходные сигналы низкого уровня формируются выходами элементов с открытым коллектором (стоком), а состояние линий может быть прочитано через входные линии контроллеров. Вид разъемов (со стороны задней панели) и назначение контактов приведены на рис. 8.1. Конструктивно возможны два варианта разъема — обычная 5-контактная розетка DIN (клавиатура AT) или малогабаритная розетка mini-DIN (PS/2). На этот же разъем через плавкий предохранитель поступает напряжение питания клавиатуры +5 В.

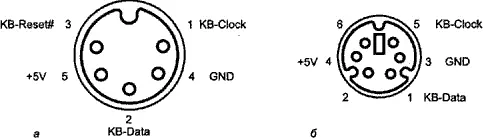

Рис. 8.1. Разъемы (вид со стороны контактов) подключения клавиатур: а — AT и б — PS/2

Питание от разъема клавиатуры часто используется такими устройствами, как внешние накопители или адаптеры локальных сетей, подключаемыми к параллельному порту. Плавкий предохранитель, установленный на системной плате, может не выдержать броска тока, потребляемого этими устройствами. При этом откажется работать и клавиатура — ее индикаторы даже и не мигнут при включении.

Процессор общается с клавиатурой через контроллер интерфейса клавиатуры — микроконтроллер 8042 или программно-совместимый с ним, установленный на системной плате. Для обмена информацией в основном используется порт 60h, из которого принимаются скан-коды. О необходимости чтения скан-кода контроллер сигнализирует процессору через аппаратное прерывание IRQ1, сигнал которого вырабатывается по каждому событию клавиатуры (нажатию и отпусканию клавиши). Задание параметров автоповтора, выбор таблиц скан-кодов, управление светодиодными индикаторами, а также управление режимом сканирования матрицы клавиш и запуск диагностического теста осуществляется командами, посылаемыми в этот же порт. Контроллер транслирует команды в посылки, направляемые к клавиатуре.

Работу двунаправленного интерфейса иллюстрирует рис. 8.2, а , где серым цветом помечены сигналы, формируемые контроллером, а черным — клавиатурой. В исходном состоянии обе линии «отпущены» выходными формирователями в состояние с высоким уровнем. Клавиатура может начать передачу данных в произвольный момент, когда интерфейс находится в покое. Клавиатура формирует стартовый бит (низкий уровень) на линии KB-Dataи первый импульс KB-Clock, что является сигналом контроллеру о необходимости начала приема. После подъема KB-Clockона выводит 0-й бит данных на линию KB-Data, а затем и следующий импульс KB-Clock. Контроллер должен «защелкивать» принятый бит данных по спаду KB-Clock. Так передаются все 8 бит данных и бит паритета, дополняющий число единичных бит до нечетного. После синхроимпульса бита паритета контроллер клавиатуры должен сформировать импульс KB-Clock, подтверждающий прием байта (Ack). Если весь байт с битом паритета не будет получен контроллером за 2 мс, контроллер прекращает прием данного байта и фиксирует ошибку тайм-аута.

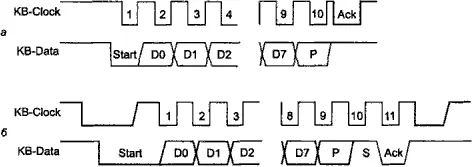

Рис. 8.2. Временные диаграммы интерфейса клавиатуры: а — прием посылки от клавиатуры, б — передача команды в клавиатуру

Обратная передача — вывод команды контроллера в клавиатуру — происходит несколько сложнее (рис. 8.2, б). Из состояния покоя контроллер устанавливает низкий уровень KB-Clockна 250 мкс и формирует старт-бит (низкий уровень) — это сигнал клавиатуре на прием команды. На него клавиатура должна ответить серией из 11 импульсов KB-Clock. По спаду очередного синхроимпульса контроллер выставляет очередной бит данных, а клавиатура его «защелкивает» по фронту формируемого ею же синхроимпульса. После бита паритета (9-й импульс) и единичного стоп-бита (10-й) на 11-м импульсе клавиатура формирует нулевой бит подтверждения (Ack). После этого контроллер формирует импульс KB-Clock(60 мкс), который является запросом на прием ответа клавиатуры. Контроллер ожидает окончания ответа на этот запрос не долее 20 мс и, если ответ не придет за это время, сформирует ошибку тайм-аута. Ошибка будет также в случае, если клавиатура не введет первый синхроимпульс за 15 мс от начала запроса или контроллер не примет данные, включая стоп-бит, за 2 мс с момента появления синхроимпульса бита 0.

На системной плате PC/XT контроллера 8042 не было, а интерфейс клавиатуры (однонаправленный) был реализован аппаратной логикой — регистром сдвига, параллельный выход которого подключается к входам порта А системного интерфейса 18255. По приему байта от клавиатуры вырабатывается аппаратное прерывание IRQ1, обработчик которого может прочитать принятый байт из порта 60h. С помощью бит 7 и 6 порта 61h возможны программная блокировка и сброс клавиатуры соответственно. Сброс клавиатуры XT осуществляется обнулением линии KB-Clock.

Программируемый микроконтроллер клавиатуры i8042 , KBC (keyboard controller), является посредником между клавиатурой, подключенной к нему по вышеописанному последовательному интерфейсу, и центральным процессором, с которым он связан через параллельный интерфейс. В микроконтроллере постоянно исполняется внутренняя микропрограмма, реагирующая на сигналы интерфейса клавиатуры и команды, поступающие от процессора. Эта микропрограмма (KBC BIOS) хранится во внутреннем масочном ПЗУ контроллера; внешне она недоступна, и контроллер можно рассматривать как устройство с заданными свойствами. Поскольку логика работы контроллера реализована программой, его реакция на команды процессора и сигналы интерфейса относительно медленная — время отклика измеряется десятками микросекунд. Помимо управления клавиатурой через программно-управляемые и программно-читаемые линии внешних портов контроллера формируются сигналы управления вентилем Gate A20, аппаратного системного сброса, а также считываются сигналы от конфигурационных джамперов системной платы. Контроллер 18242, кроме интерфейса клавиатуры, поддерживает аналогичный интерфейс дополнительного устройства — PS/2-Mouse. При инициализации (по аппаратному сбросу) контроллер установится в режим PS/2 или AT, в зависимости от состояния определенного вывода микросхемы. В режиме AT контроллер не выполняет функции интерфейса мыши и игнорирует все команды, относящиеся к мыши. Режим выбирается соответствующей настройкой BIOS Setup.
