Рис. 8.6. Кабель подключения принтера с протоколом RTS-CTS

Рис. 8.7. Кабель подключения принтера по протоколу XON/XOFF

Если принтер имеет интерфейс «токовая петля», то для него потребуется преобразователь сигналов, простейшая схема которого приведена на рис. 8.8. Здесь принтер подключается по токовой петле к СОМ-порту с аппаратным управлением потоком. Для получения двуполярного сигнала, требуемого для входных сигналов СОМ-порта, применяется питание от интерфейса.

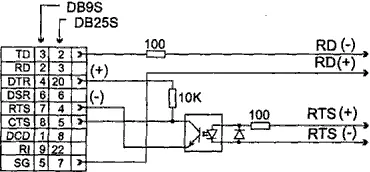

Рис. 8.8. Подключение принтера с интерфейсом «токовая петля 20 мА» к СОМ-порту

Вывод на принтер через порт LPT в стандартном режиме (SPP) по интерфейсу Centronics имеет поддержку на уровне BIOS. Поддержка всех других режимов работы порта (Fast Centronics, ECP) осуществляется только дополнительными драйверами или средствами ОС. Сервисы BIOS Int 17hобеспечивают инициализацию, вывод байта данных и опрос состояния принтера. Перехват прерывания Int 17hявляется удобным способом внедрения собственных драйверов принтера. Потребность в них может возникать при подключении к порту принтера с интерфейсом ИРПР или необходимости перекодировки символов.

Печать содержимого экрана (Print Screen) поддерживается прерыванием BIOS Int 05h. Обработчик этого прерывания посимвольно выводит содержимое видеопамяти (в текстовом режиме) на порт LPT1. Обработчик пользуется ячейкой 0050:0000 для отражения своего текущего состояния: 00 — неактивен, 01 — выполняется печать, FF — во время последнего вызова произошла ошибка ввода-вывода. Прерывание Int 05hвызывается обработчиком аппаратного прерывания от клавиатуры ( Int 09h), когда обнаруживается нажатие клавиши PrintScreen( PrtSc).

Для подключения дисплея (монитора) к графическому адаптеру компьютера используются специализированные/интерфейсы, по которым передается информация о мгновенном значении яркости базисных цветов (RGB) и сигналы строчной и кадровой синхронизации. Способ передачи уже прошел первый виток спирали развития: от дискретного интерфейса первых адаптеров (MDA, CGA, EGA) через аналоговый интерфейс VGA снова возвращаются к цифровому способу (DVI, P&D, DFP). Интерфейсы мониторов в большинстве своем стандартизованы организацией VESA (www.vesa.org).

Видеоинтерфейсы используются для вывода информации на обычные телеприемники и телевизионные мониторы, а также ввода видеоданных в компьютер. Видеоданные в цифровом виде могут передаваться и приниматься по шине Fire Wire, а также по USB версии 2.0.

Многие графические адаптеры имеют внутренний разъем VFC или VAFC — это параллельная шина для обмена пиксельной информацией с дополнительными картами видеообработки.

К системе (процессору и памяти) графический адаптер подключается через какую-либо шину расширения (AGP, PCI, ISA), их интерфейсы описаны в главе 6.

Дискретный интерфейс с уровнями ТТЛ — RGB TTL применялся в мониторах для графических адаптеров MDA, HGC (Hercules), CGA и EGA. Для этого интерфейса требуется разъем DB-9 (розетка на адаптере), назначение контактов приведено в табл. 8.5. В монохромных мониторах используются лишь два сигнала — Video(включить/выключить луч) и Intens(повышенная яркость). В цветных мониторах класса CD( ColorDisplay ) для адаптеров CGA используется по одному сигналу для включения каждого луча и общий сигнал повышенной яркости. Таким образом можно было задать 16 цветов. В улучшенном цветном дисплее ECD ( Enhanced Color Display ) для адаптера EGA требуются два сигнала на каждый базисный цвет: RED, GREEN, BLUEи Red, Green, Blue— соответственно старшие и младшие биты базисных цветов. Таким образом можно задавать 64 цвета.

Таблица 8.5. Дискретный интерфейс монитора (RGB TTL)

Строчная и кадровая синхронизация монитора осуществляется сигналами H.Syncи V.Sync. Монохромные адаптеры MDA и HGC, работающие с высоким разрешением (720×350 пикселов), используют высокую частоту развертки. Адаптер CGA работает с низкими частотами (параметры синхронизации близки к телевизионным). Адаптеры и мониторы EGA могут работать с любыми из этих частот. Для облегчения переключения режимов генератора развертки монитора задействуют сигнал V.Sync: полярность импульсов определяет диапазон частот развертки текущего видеорежима.

Интерфейс RGB Analog с аналоговой передачей сигналов яркости базисных цветов позволяет передавать формально неограниченное число оттенков. Сигналы базисных цветов в современных адаптерах формируются 8-разрядными ЦАП, что позволяет выводить 16,7 миллионов цветов ( True Color ). Для уменьшения перекрестных помех эти сигналы передаются по витым парам, с собственными обратными линиями ( Return). Для согласования с кабелем в мониторе каждая сигнальная пара нагружается резистором. Черному цвету соответствует нулевой потенциал на линиях всех цветов, полной яркости каждого цвета соответствует уровень +0,7 В (не все графические адаптеры обеспечивают полную амплитуду сигнала). Сигналы управления, состояния и синхронизации передаются сигналами ТТЛ. Временные диаграммы интерфейса RGB (они применимы и к интерфейсу RGB TTL) иллюстрирует рис. 8.9. Сигналы R, G, Вздесь показаны условно — изображены интервалы, во время которых сигналы отображаются засветкой точек экрана (видимая часть изображения — в областях пересечения отображения по кадру и по строке, в остальное время луч принудительно гасится). На рисунке показаны основные временные параметры сигналов. Стандарт VESA DMT (Discrete Monitor Timing, 1994–1998 гг.) задает дискретный ряд вариантов параметров для различных режимов разрешения. Несколько более поздний стандарт VESA GTF (Generalized Timing Formula Standard) задает формулы для определения всех параметров синхронизации, исходными данными для расчета являются следующие:
