Повсеместный переход на цифровые технологии коснулся и видеомониторов. Традиционный аналоговый канал передачи видеосигналов стал узким местом видеосистемы. По пути от ЦАП к входам видеоусилителей монитора сигнал проходит через пару разъемов и кабель. Несогласованность элементов, вызывающая отражения сигналов («звон») и неравномерности частотных характеристик, приводит к искажению формы сигналов цветов, что становится особо заметным на режимах с высоким разрешением и высокой частотой регенерации. Повысить качество изображения можно, перенеся устройства ЦАП в монитор, прямо на плату видеоусилителей, и подав на них цифровые сигналы базисных цветов. Плоские дисплеи (матрицы TFT) строятся на основе цифровых технологий, и им приходится входные аналоговые сигналы преобразовывать обратно в цифровую форму. Все эти причины привели к необходимости разработки цифрового интерфейса для передачи информации в монитор. От этого интерфейса требуется огромная пропускная способность: к примеру, при частоте пикселов 150 МГц и кодировании каждого пиксела 24-битным числом (True Color) требуется пропускная способность 3,6 Гбит/с (450 Мбайт/с).

Для подключения плоских дисплеев был разработан специальный интерфейс Panel-Link, в 1996 г. его спецификация (FPDI-2) была утверждена VESA. Схема интерфейса приведена на рис. 8.11. Цифровой интерфейс имеет 3 канала передачи данных (Data[0:3]) и канал синхронизации Clock. В каналах используется дифференциальная передача сигналов с минимизацией переходов — так называемый протокол T.M.D.S. (Transition Minimized Differential Signaling). Каждый канал данных образован кодером, расположенным на видеокарте, линией связи и декодером, расположенным в дисплее. На вход кодера каждого канала поступают 8 бит кода яркости базисного цвета текущего пиксела. Кроме того, на вход кодера канала 0 поступают сигналы строчной и кадровой синхронизации, а на остальные каналы — дополнительные управляющие сигналы CTL[0:3], по паре на каждый канал. Кодеры преобразуют данные в последовательный код, для минимизации переключений 8 входных бит кодируются 10-битным символом, передаваемым по каналу последовательно. В зависимости от входного сигнала разрешения данных DE кодеры передают либо данные цветовых каналов, либо синхросигналы и управляющие биты. На приемной стороне сигналы декодируются и восстанавливаются в том же виде, в котором они поступали на входы кодеров. Частота пикселов может достигать 165 МГц, интерфейс обеспечивает максимальное разрешение 1280×1024 (24 бита на пиксел).

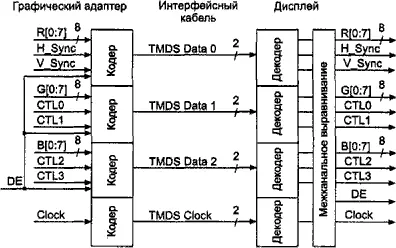

Рис. 8.11. Схема цифрового интерфейса

Физические линии реализованы экранированными витыми парами. Передатчики являются дифференциальными коммутируемыми источниками тока (12 мА), входы дифференциальных приемников подтянуты нагрузочными резисторами 50 Ом к уровню питания +3,3 В, амплитуда сигнала 500 мВ. Выбранный метод кодирования пригоден и для передачи по оптоволоконному кабелю (сигнал не имеет постоянной составляющей), но пока спецификация определяет только электрический интерфейс.

Вышеописанный протокол используется в интерфейсах P&D, DVI и DFP, из которых наибольшее распространение получили DVI (как самый мощный и универсальный) и DFP (как самый дешевый специализированный). Разъемы этих интерфейсов можно встретить на многих графических адаптерах с двумя выходами. Почти не прижившийся дорогой P&D можно рассматривать как комбинацию усеченного EVC с усеченным DVI. Благодаря использованию стандартизованных сигналов (T.M.D.S.) при несовпадении разъема монитора и графической карты возможно применение пассивных переходников-адаптеров.

В интерфейсе VP&D (VESA Plug-and-Display, 1997 г.), он же P&D, используется такой же разъем, как в EVC (см. рис. 8.10). Здесь нет цепей аналоговых аудиосигналов и видеовхода, а контакты, требовавшиеся для них, теперь назначены на цифровые каналы передачи сигналов. Интерфейс существует в двух вариантах: комбинированном и чисто цифровом. На комбинированный разъем P&D-A/D (табл. 8.14) выведены и аналоговые сигналы (RGB и синхронизация), что обеспечивает возможность подключения как цифрового, так и традиционного аналогового монитора. В чисто цифровом варианте P&D контактов аналоговых сигналов нет; монитор с аналоговым входом (с разъемом EVC или P&D-A) с ним работать не может (конструкция разъема и не позволит его подключить). Точно так же не удастся подключить и монитор с чисто цифровым входом P&D к выходу P&D-A (EVC).

Таблица 8.14. Разъем P&D-A/D

Интерфейс плоских дисплеев DFP (Digital Flat Panel, 1999 г., www.dfp-group.org) использует дешевый разъем типа MDR (mini-D ribbon) с ленточными контактами (рис. 8.12), на который выведены лишь 3 пары сигналов для цифровых каналов данных, пара для цифрового канала синхронизации, питание (+5В), канал DDC2 (табл. 8.15) и сигнал обнаружения «горячего» подключения (HPD). Частота пикселов может достигать 85 МГц (для плоских панелей не требуется слишком высокая частота развертки). Интерфейс пригоден (пока?) для режимов вплоть до 1280×1024 (24 бита на пиксел).

Рис. 8.12. Разъем плоского дисплея DFP

Таблица 8.15. Разъем DFP

Интерфейс DVI (Digital Visual Interface) разработан группой DDWG (Digital Display Working Group — рабочая группа по цифровым дисплеям, www.ddwg.org) в 1999 г. и предназначен для подключения дисплеев любого типа (ЭЛТ и матричных) к компьютеру, причем возможны два варианта коннекторов и интерфейса: чисто цифровой и цифровой с традиционными аналоговыми сигналами. Во втором случае к разъему DVI через пассивный переходник может быть подключен монитор с обычным аналоговым VGA-интерфейсом.
