♦ формат экрана в пикселах (например, 800×600);
♦ необходимость дополнительного видимого обрамления (overscan borders);
♦ тип развертки — построчная (non-interlaced) или чересстрочная (interlaced);
♦ одна из заданных частот: кадров, строк или пикселов.

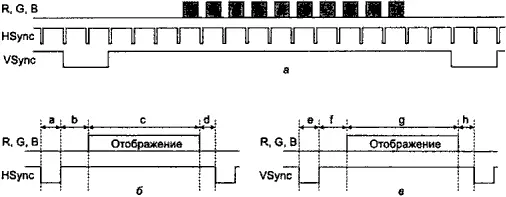

Рис. 8.9. Временные диаграммы интерфейса RGB: a — общая картина, б — строчная развертка, в — кадровая развертка
Поскольку стандартов много, один и тот же набор этих параметров разными графическими картами и их драйверами может использовать несколько отличающиеся временные параметры сигнала. Эти вариации приходится компенсировать настройками монитора (размер и смещение по вертикали и горизонтали). Примеры параметров синхронизации для построчной развертки приведены в табл. 8.6. Обратим внимание, что для строчной развертки параметры синхронизации задаются в микросекундах, а для кадровой — в числе строк за это время.
Таблица 8.6. Параметры синхронизации
| Режим VESA | Частота кадров, Гц | Частота строк, кГц | Частота пикселов, МГц | Строчная развертка, мкс | Кадровая развертка, строк | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fv | Fh | Fp | A | b | с | d | e | f | g | h | |
| 640×480 VGA (60Hz) | 59.9 | 31.5 | 25.2 | 3.8 | 1.9 | 25.4 | 0.6 | 2 | 33 | 480 | 10 |
| 640×480 VGA (72Hz) | 72.8 | 37.9 | 31.5 | 1.3 | 3.8 | 20.3 | 1.0 | 3 | 28 | 480 | 9 |
| 640×480 VGA (85Hz) | 85.0 | 43.3 | 35.9 | 1.6 | 2.2 | 17.8 | 1.6 | 3 | 25 | 480 | 1 |
| 800×600 SVGA (60Hz) | 60.3 | 37.9 | 40.0 | 3.2 | 2.2 | 20.0 | 1.0 | 4 | 23 | 600 | 1 |
| 800×600 SVGA (85Hz) | 85.1 | 53.7 | 56.3 | 1.1 | 2.7 | 14.2 | 0.6 | 3 | 27 | 600 | 1 |
| 1024×768 XGA (60Hz) | 60.0 | 48.4 | 64.8 | 2.1 | 2.5 | 15.8 | 0.4 | 6 | 29 | 768 | 3 |
| 1024×768 XGA (85Hz) | 85.0 | 68.7 | 94.8 | 1.0 | 2.2 | 10.8 | 0.5 | 3 | 36 | 768 | 1 |
| 1152×864 (85Hz) | 85.0 | 77.5 | |||||||||
| 1280×1024 SXGA (60Hz) | 60.0 | 64.0 | 107.6 | 1.0 | 2.3 | 11.9 | 0.4 | 3 | 38 | 1024 | 1 |
| 1280×1024 SXGA (75Hz) | 75.0 | 79.9 | 135 | ||||||||
| 1280×1024 SXGA (85Hz) | 85.0 | 91.1 | |||||||||
| 1600×1024 (60Hz) | 60.0 | 63.6 | |||||||||
| 1600×1024 (85Hz) | 85.0 | 91.4 | |||||||||
| 1600×1200 (85Hz) | 85.0 | 106.3 | |||||||||
| 1920×1200 (60Hz) | 60.0 | 74.5 | |||||||||
| 1920×1200 (85Hz) | 85.0 | 107.1 | |||||||||
| 2048×1536 (75Hz) | 75.0 | 120.2 | |||||||||
| 2304×1440 (80Hz) | 80.0 | 120.6 |
Впервые аналоговый интерфейс был применен на адаптере PGA фирмы IBM, где для него использовался 9-контактный разъем DB-9S (табл. 8.7). В дальнейшем, начиная с адаптеров VGA, стали применять малогабаритный 15-контактный разъем с таким же внешним размером (табл. 8.8). По назначению сигналов эти интерфейсы в основном совпадают, существуют даже переходные кабели с 15- на 9-контактные разъемы (табл. 8.9). В адаптере PGA используется совмещенная синхронизация ( Composite Sync ) сигналом (H+V)Sync.; этот режим поддерживают и многие современные мониторы.
Таблица 8.7. Аналоговый интерфейс монитора PGA (разъем DB-9S)
| Контакт | Сигнал |
|---|---|
| 1 | Red |
| 2 | Green |
| 3 | Blue |
| 4 | (H+V)Sync |
| 5 | Mode Control |
| 6 | Red Return |
| 7 | Green Return |
| 8 | Blue Return |
| 9 | GND |
Таблица 8.8. Аналоговый интерфейс монитора VGA(RGB Analog)
| Контакт DB-15 | Видеоадаптер МCGA/VGA/SVGA/XGA | Монитор | |
|---|---|---|---|
| Mono | Color | ||
| 1 | Red | - | Red |
| 2 | Green | Video | Green |
| 3 | Blue | - | Blue |
| 4 | ID2 | - | - |
| 5 | GND/DDC Return¹ | SelfTest/DDC Return | SelfTest/DDC Return |
| 6 | Red Return | Key | Red Return |
| 7 | Green Return | Video Return | Green Return |
| 8 | Blue Return | - | Blue Return |
| 9 | Ключ (нет контакта)¹ | -¹ | _¹ |
| 10 | GND (Sync Return) | GND (Sync Return) | GND (Sync Return) |
| 11 | ID0 | - | GND |
| 12 | ID1/SDA¹ | -/SDA¹ | GND/SDA¹ |
| 13 | H.Sync/(H+V)Sync² | H.Sync/(H+V)Sync² | H.Sync/(H+V)Sync² |
| 14 | V.Sync | V.Sync | V.Sync |
| 15 | ID3/SCL¹ | ID3/SCL¹ | ID3/SCL¹ |
¹ Сигналы DDC Return, SDA и SCL задействуются только при поддержке DDC. При этом контакт 9 может использоваться для питания логики DDC (+5 В).
² Сигнал (H+V)Sync используется при совмещенной синхронизации (Composite Sync).
Таблица 8.9. Переходник 9-15 аналогового интерфейса монитора
| Контакт DB9 | Сигнал | Контакт DB15 |
|---|---|---|
| 1 | Red | 1 |
| 2 | Green | 2 |
| 3 | Blue | 3 |
| 4 | H.Sync | 13 |
| 5 | V.Sync | 14 |
| 6 | Red Return | 6 |
| 7 | Green Return | 7 |
| 8 | Blue Return | 8 |
| 9 | GND | 10, 11 |
Несмотря (в прямом смысле) на наличие ключа — D-образного кожуха, 15-контактные разъемы ухитряются вставлять в перевернутом положении, при этом один из контактов среднего ряда подгибается, а потом и ломается (штырьки этих разъемов тоньше и слабее, чем у 9-контактных). Естественно, монитор, подключенный таким образом, работать не будет.
В компьютерах Macintosh монитор, совместимый по параметрам с VGA, имеет разъем DB-15P (такой же, как и у Game-порта PC). Назначение его выводов приведено в табл. 8.10.
Таблица 8.10. Разъем VGA Macintosh
| Контакт | Сигнал |
|---|---|
| 1 | Red Return |
| 2 | Red |
| 3 | Comp.Sync |
| 4 | ID0 |
| 5 | Green |
| 6 | Green Return |
| 7 | ID1 |
| 8 | He используется |
| 9 | Blue |
| 10 | ID2 |
| 11 | Sync.GND |
| 12 | V.Sync |
| 13 | Blue Return |
| 14 | H.SyncGND |
| 15 | H.Sync |
Кроме передачи изображения, по интерфейсу передают информацию, необходимую для автоматизации согласования параметров и режимов монитора и компьютера. «Интересы» компьютера представляет дисплейный адаптер, к которому и подключается монитор. С его помощью обеспечиваются идентификация монитора, необходимая для поддержки PnP, и управление энергопотреблением монитора.
Для простейшей идентификации в интерфейс ввели четыре логических сигнала ID0- ID3, по которым адаптер мог определить тип подключенного монитора IBM. Со стороны монитора эти линии либо подключались к шине GND, либо оставлялись неподключенными. Однако из этой системы идентификации использовали лишь сигнал ID1, по которому определяют факт подключения монохромного монитора. Монохромный монитор может быть опознан адаптером и иначе — по отсутствию нагрузки на линиях Redи Blue.
