Минимальный вариант цифрового интерфейса содержит канал синхронизации и три канала данных (Data0-2). В таком варианте интерфейс почти ничем не отличается от аналогового — меняется только местоположение ЦАП и применяется цифровой способ доставки данных. При этом гамма-коррекция возлагается на дисплей. Однако интерфейс предусматривает способ повышения пропускной способности за счет более эффективного использования времени. Дело в том, что традиционные ЭЛТ-мониторы имеют довольно значительное время обратного хода луча по строке и кадру, в течение которого пикселы на экран, естественно, не выводятся, — в это время интерфейс простаивает. Для матричных дисплеев этих пауз не требуется, поэтому тот же объем информации о пикселах может передаваться за большее время — практически за весь период кадра. Следовательно, можно либо снижать тактовую частоту передачи пикселов (не меняя разрешения и частоты развертки), либо с той же (предельно достижимой) частотой передачи увеличить разрешение или (и) частоту развертки. Спецификация DVI предполагает, что возможность передачи данных в течение всего периода кадра может появиться и у цифровых дисплеев, построенных на обычных ЭЛТ, за счет внутренней буферизации. При наличии буферизации экрана в дисплее можно пойти и дальше — вместо непрерывной регенерации экрана, которой озабочены традиционные видеоадаптеры, передавать данные только при изменениях изображения, но это пока лишь возможные перспективы. В полном варианте добавляются еще 3 цифровых канала (Data3-5), информационная нагрузка должна распределяться поровну между парами каналов. Таким образом, четные пикселы будут передаваться по каналам 0 (R), (G) и 2 (В), а нечетные — соответственно по 3, и 5, и интерфейс позволит передавать пикселы с частотой до 330 МГц (165×2). Предусматривается и иное использование дополнительных каналов: когда 8 бит на кодирование базисного цвета покажется недостаточным (!), каналы 3, и 5 могут дополнить (как младшие биты) данные каналов 0, 1 и 2 (старшие).

Кроме сигналов T.M.D.S. в интерфейс DVI входят сигналы интерфейса VESA DDC2: DDC Dataи DDC Clock, а также линия питания +5 В, по которой от видеокарты питаются цепи DDC, позволяя обмениваться конфигурационной информацией даже с выключенным монитором. Конфигурационная информация позволяет системе определить возможности монитора и должным образом сконфигурировать имеющиеся каналы данных, согласуя возможности и видеокарты, и дисплея. Имеется также сигнал HPD (Hot Plug Detect), с помощью которого система может следить за подключением/отключением дисплея. «Горячее» подключение обеспечивается также и механическими особенностями разъемов, поддерживающих требуемую последовательность соединения/рассоединения разных групп контактов. Таким образом, дисплеи с DVI обеспечивают все необходимые функции для реализации принципов PnP. Интерфейс и дисплеи с DVI должны обеспечивать стандартные (VESA) графические режимы, начиная от 640×480/60 Гц (частота пикселов 22,175 МГц). Его предел — 2048×1536 пикселов (частота 330 МГц). Интерфейс поддерживает сигнализацию управления энергопотреблением (DPMS).

Вид коннекторов DVI приведен на рис. 8.13, расположение сигнальных контактов дано в табл. 8.16.

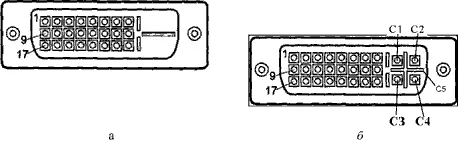

Рис. 8.13. Коннекторы DVI (розетки): а — только цифровой, б — цифровой с аналоговым

Таблица 8.16. Коннектор DVI

Для расширения возможностей дисплейного адаптера, главным образом, в сторону обработки видеоизображений, многие графические адаптеры имеют внутренний интерфейс для передачи пиксельной информации синхронно с регенерацией экрана. Этот интерфейс используется для связи графического адаптера с видеооверлейными платами (видеобластерами), декодерами MPEG. Разъем графического адаптера связывается с таким же разъемом видеоплаты плоским кабелем-шлейфом.

На адаптерах VGA присутствовал краевой 26-контактный разъем VGA Auxiliary Video Connector с шагом ламелей 0,1". Впоследствии был стандартизован VESA Feature Connector (VFC) (табл. 8.17), у которого назначение сигналов практически сохранилось, но используется двухрядный штырьковый разъем. Этот разъем графического адаптера VGA и SVGA позволяет получать поток байт данных сканируемых пикселов при работе адаптера в режиме до 640×480 пикселов×256 цветов. Нормально интерфейс работает на вывод и синхронизируется от генератора графического адаптера. Однако, установив низкий уровень сигнала Data Enable, видеоплата может заставить графическую карту принимать пикселы; сигнал Sync Enableпереключает графический адаптер на прием сигналов строчной и кадровой синхронизации; сигнал PCLK Enableпереключает графический адаптер на работу от внешнего сигнала синхронизации пикселов.

Таблица 8.17. Разъем VFC

Для режимов до 1024×768 с глубиной цвета High Color и True Color предназначен разъем VAFC — VESA Advanced Feature Connector (табл. 8.18) — двухрядный, с шагом 0,05" и расстоянием между рядами 0,1". Он имеет разрядность 16/32 бит и при максимальной частоте точек 37,5 МГц обеспечивает скорость потока данных 150 Мбайт/с. 16-битная версия VAFC использует первые 56 контактов, а 32-битная — все 80-контактов разъема. Допустимая длина шлейфа — 7". В этом интерфейсе сигналы GRDYи VRDYозначают готовность (способность генерировать данные пикселов) графического адаптера и видеосистемы соответственно, а направлением передачи данных управляет сигнал EVID#.

Таблица 8.18. Разъем VAFC

Кроме этих стандартов существует и специальная внутренняя 32-битная шина для обмена данными между мультимедийными устройствами — VESA Media Channel (VM Channel). Эта шина (канал), в отличие от вышерассмотренных двухточечных интерфейсов, ориентирована на широковещательную передачу данных между несколькими абонентами.
