Способ подачи сигнала прерывания, принятый в ISA, — чувствительность к уровню, причем к высокому, — имеет меньшую помехозащищенность, чем срабатывание по отрицательному перепаду, и отрезает путь к нормальному разделению (совместному использованию) линий запросов.

Линия IOCHK#позволяет вызывать немаскируемое прерывание (NMI), на которое процессор реагирует вне зависимости от каких-либо флагов. Это прерывание принято использовать для сообщения о серьезных ошибках, требующих реакции системы, но не для регулярной работы. Вызов NMI от данной линии разрешается установкой бита 3 ( EIC) системного порта 061h, а признаком того, что прерывание NMI вызвано сигналом IOCHK#, является единичное значение бита 6 ( IOCHK) того же порта.

Шина PC/104, предназначенная для построения относительно несложных встраиваемых контроллеров, логически эквивалентна ISA. В ее названии 104 — число контактов коннектора, на который выводятся сигналы шины ISA. От ISA шина PC/104 отличается только типом коннектора и нагрузочными характеристиками линий: поскольку протяженность линий значительно сократилась, сигнальные цепи могут быть слаботочными. Формирователи сигналов MEMCS16#, IOCS16#, MASTER#и 0WS#должны обеспечивать вытекающий ток до 20 мА, для остальных достаточно 4 мА.

Вид платы PC/104 приведен на рис. 6.4, назначение контактов дано в табл. 6.5 и 6.6. Плата компьютера с шиной PC/104 имеет разъемы- розетки . Плата расширения имеет вилку PC/104, которая вставляется в плату контроллера. Кроме вилки на плате расширения может присутствовать и розетка PC/104 (коннектор двусторонний), так что можно собрать «бутерброд» из нескольких плат (рис. 6.4, а ). Для предотвращения неправильного соединения у розеток в позициях B10 и C19 нет ни контактов, ни отверстий; у вилок в этих позициях штырек отсутствует. Если плат более трех, то сверху «бутерброда» устанавливают терминатор. Для фиксации плат стандартизовано расположение крепежных отверстий. Платы скрепляются четырьмя несущими стоечками высотой 0,6" (или длинными винтами с втулками). Отметим особенности коннекторов: J1 — коннектор шины ISA-8, J2 — его расширение до ISA-16; эти коннекторы обычно имеют дюймовый шаг контактов (2,54 мм), но могут встречаться и метрические, с шагом 2,5 мм (они взаимно несовместимы!). Обратим внимание и на специфическую нумерацию рядов контактов В, А, С, D и номеров контактов (у J2 нумерация начинается с нуля, нулевые контакты не используются).

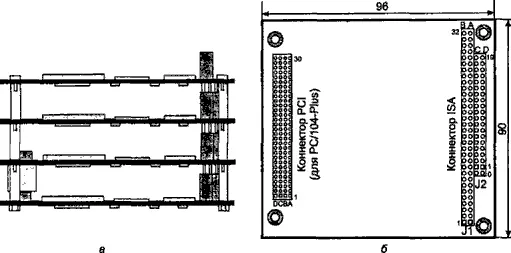

Рис. 6.4. Компьютер с шиной PC/104: а — стопка плат, б — расположение системных коннекторов

Таблица 6.5. Разъем J1/P1 шины PC-104

Таблица 6.6. Разъем J2/P2 шины PC-104

С широким использованием процессоров Pentium и следующих моделей в модуль ввели еще и шину PCI, так появился стандарт PC/104-Plus (именно такая карта показана на рис. 6.4). Трехрядный коннектор PCI имеет метрический шаг контактов 2 мм. Платы микрокомпьютеров с шинами PC/104 могут иметь и краевые разъемы ISA, PCI или комбинированный; с их помощью контроллеры подключаются к пассивной кросс-плате, в которую устанавливаются карты расширения (ISA, PCI) обычного (PC) конструктива.

Как было указано выше, всем устройствам-абонентам шин ISA и EISA должны назначаться свои системные ресурсы — области адресов в пространствах памяти и ввода-вывода, линии запросов прерываний и каналы прямого доступа к памяти, причем устройства не должны конфликтовать по ресурсам. Иными словами, все устройства, подключенные к шине, требуется должным образом сконфигурировать . Под этим подразумевается бесконфликтная настройка их дешифраторов адресов и коммутация сигналов запросов прерываний и пар сигналов для работы с каналами DMA. Кроме того, выбранные аппаратные настройки должны быть сообщены программному обеспечению, непосредственно взаимодействующему с устройствами через порты, ячейки памяти, каналы DMA и контроллер прерываний.

Задача конфигурирования осложняется из-за отсутствия общего механизма автоматической передачи установленных параметров прикладному и системному ПО. Конфигурирование старых карт расширения выполняется переключением джамперов, затем установленные параметры заносятся в конфигурационные файлы.

Позже на картах ISA стали применять микросхемы энергонезависимой памяти (как правило, EEPROM), хранящей настройки. С такими картами поставляются утилиты настройки, позволяющие в диалоговом режиме задать требуемые параметры. Отсюда их названия: программно конфигурируемые (Software Configured), или безджамперные (jumperless). В общем, это позволило облегчить конфигурирование — для смены настроек не нужно вынимать карту и переставлять джамперы. Правда, пользователю все равно приходится вникать в распределение системных ресурсов. Однако работа конфигурационных утилит может осложняться (и блокироваться) соседними «недружественными» картами.

Идеальными условиями для программного конфигурирования, и тем более автоматического (без вмешательства пользователя), является изоляция карты от всех остальных (на время конфигурирования). Тогда ПО конфигурирования сможет вести с картой диалог, на который не повлияет присутствие других устройств. Для автоматического конфигурирования необходимо также обеспечить единый метод двустороннего обмена конфигурационной информацией между картой и конфигурационным ПО. Возможность изоляции карт при конфигурировании заложена в шины MCA, PCI и EISA, но в ISA такой возможности нет. В шине EISA можно выборочно управлять сигналом AEN(разрешающим дешифрацию адресов портов ввода-вывода) для каждого слота, причем эта возможность сохраняется и для карт ISA, установленных в слот EISA. В машинах с EISA имеется специальная энергонезависимая память конфигурирования слотов, с которой взаимодействует утилита конфигурирования EQU (EISA Configuration Utility); эта память и утилита могут использоваться и при установке карт ISA в машину EISA. Для шины ISA система автоматического конфигурирования — ISA PnP — была разработана лишь спустя десяток лет после начала массового выпуска компьютеров и карт расширения. Также были расширены функции BIOS — появилась спецификация PnP BIOS. Полная поддержка автоматического конфигурирования карт ISA требует наличия PnP BIOS, карт и/или модулей ISA PnP на системной плате, а также ОС с поддержкой PnP или же специализированного ПО.
