♦ биты [23:10] — резерв (0);

♦ бит 9 — SBA, поддержка внеполосной подачи команд;

♦ биты [8:6] — резерв (0);

♦ бит 5 — 4G, поддержка адресации памяти свыше 4 Гбайт;

♦ бит 4 — FW, поддержка быстрой записи;

♦ биты 3 — резерв (0);

♦ биты [2:0] — RATE, поддерживаемые режимы обмена по AD и SBA: бит 0–1 x, бит 1 — 2х, бит 2 — 4х.

Регистр команд AGP служит для разрешения этих свойств. Регистр команд AGP (адрес CAP_PTR+8) содержит следующие поля:

♦ биты [31:24] — RQ_DEPTH, глубина очереди команд;

♦ биты [23:10] — резерв (0);

♦ бит 9 — SBA_ENABLE, установка внеполосной подачи команд;

♦ бит 8 — AGP_ENABLE, разрешение операций AGP;

♦ биты [7:6] — резерв (0);

♦ бит 5 — 4G, разрешение адресации памяти свыше 4 Гбайт (двухадресных циклов и посылок 4-го типа по SBA);

♦ бит 4 — FW_Enable, разрешение быстрой записи;

♦ биты 3 — резерв (0);

♦ биты [2:0] — DATA_RATE, установка режима обмена: бит 0 — 1х, бит 1 — 2х, бит 2 — 4х (должен быть установлен лишь один бит).

Графический адаптер с интерфейсом AGP может быть встроен в системную плату, а может располагаться и на карте расширения, установленной в слот AGP . Внешне карты с портом AGP похожи на PCI (рис. 6.13), но у них используется разъем повышенной плотности с «двухэтажным» (как у EISA) расположением ламелей. Сам разъем находится дальше от задней кромки платы, чем разъем PCI.

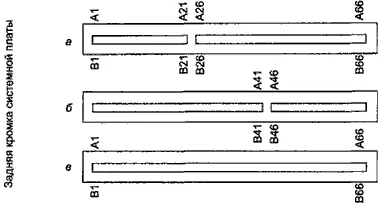

Рис. 6.13. Слоты AGP: а — 3,3 В, б — 1,5 В, в — универсальные

Порт AGP может использовать два возможных номинала питания интерфейсных схем: 3,3 В и 1,5 В (уровни сигналов RST#и CLKвсегда равны 3,3 В). Снижение напряжения питания буферных схем позволяет повысить достижимую частоту переключений. Для режимов 1х и 2х может использоваться любой из номиналов питания буферов, для режима 4х — только 1,5 В. Для работы в режимах 2х и 4х приемникам требуется опорное напряжение Vref. Его номинал для 3,3 В составляет 0,4×Vddq, для 1,5 В — 0,5×Vddq. Опорное напряжение для приемников генерируется на стороне передатчиков. На контакт А66 (Vrefgc) графическое устройство подает сигнал для порта, на контакт B66 (Vrefcg) порт (чипсет) подает напряжение для устройства AGP.

По уровню питания буферов карты и порты AGP могут быть трех типов: 3,3 В, 1,5 В и универсальные, причем имеются механические ключи, предотвращающие ошибочные подключения. Слот и карта 3,3 В имеют ключи на месте контактов 22–25 (перегородка в слоте, см. рис. 6.13, а, вырез на разъеме карты); слот и карта 1,5 В — на месте контактов 42–45. Универсальный слот не имеет перегородок, а универсальная карта имеет оба выреза. Универсальная системная плата узнает о номинале питания буферов установленной карты по сигналу TYPEDET#— на картах 3,3 В контакт свободен, на картах 1,5 В и универсальных — заземлен. Универсальная карта узнает о номинале питания буферов по уровню напряжения на контактах Vddq (3,3 или 1,5 В). Таким образом и обеспечивается согласование.

Назначение контактов слота AGP приведено в табл. 6.15, в позициях ключей через дробь указано назначение для карт 3,3/1,5 В. На универсальном слоте присутствуют все эти цепи, на универсальных картах все цепи, назначенные ключам, отсутствуют. Из-за двух ключей на универсальной карте теряется пара контактов для подачи питания VCC3.3, и их остается только 4, что ограничивает потребляемый ток (допустимый ток для каждого контакта — 1 А). На универсальной карте также нет дополнительного питания 3,3Vaux, используемого для питания цепей формирования сигнала РМЕ#в режиме «сна».

Таблица 6.15. Сигналы порта AGP

1 Инверсные стробы отсутствуют на картах и слотах 3,3 В (там нет режима 4х).

2 Опорное напряжение не требуется для слотов и карт 1х.

Кроме собственно AGP, в порте AGP заложены сигналы шины USB , которую предполагается заводить в монитор (линии USB+, USB- и сигнал OVRCNT#, которым сообщается о перегрузке по току линии питания +5 В, выводимой в монитор).

Сигнал РМЕ#относится к интерфейсу управления энергопотреблением (Power Management Interface). При наличии дополнительного питания 3,3Vauxэтим сигналом карта может инициировать «пробуждение».

Спецификация AGP Pro описывает более мощный коннектор, позволяющий в 4 раза повысить мощность, подводимую к графической карте. При этом сохраняется односторонняя совместимость: карты AGP могут устанавливаться в слот AGP Pro, но не наоборот. Коннектор AGP Pro имеет дополнительные контакты с обеих сторон обычного коннектора AGP (рис. 6.14) для линий GND и питания 3,3 и 12 В, назначение этих контактов приведено в табл. 6.16. Для правильной установки обычной карты со стороны задней кромки системной платы дополнительная часть слота AGP Pro закрывается съемной пластмассовой заглушкой. Карта AGP Pro может также использовать 1–2 соседних слота PCI: чисто механически (как точки опоры и место), как дополнительные коннекторы для подачи питания, как функциональные коннекторы PCI.
