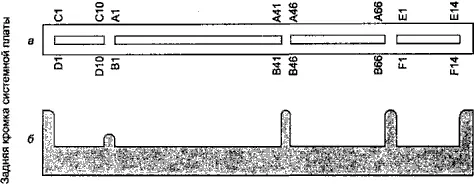

Рис. 6.14. Коннектор карты AGP Pro (показан ключ питания карты 1,5 В): а — вид сверху, б — профиль ключей

Таблица 6.16. Дополнительные контакты коннектора AGP Pro

В совокупности карта AGP Pro может потреблять до 110 Вт мощности, забирая ее по шинам питания 3,3 В (до 7,6 А) и 12 В (до 9,2 А) с основного разъема AGP, дополнительного разъема питания AGP Pro и одного-двух разъемов PCI. Карты AGP Pro большой мощности (High Power, 50-110 Вт) занимают 2 слота PCI, малой (Low Power, — 50 Вт) — 1 слот. Соответственно скобка крепления к задней панели ПК у них имеет утроенную или удвоенную ширину. Кроме того, карты имеют крепеж к передней стенке ПК. На дополнительном разъеме цепь PRSNT1#служит признаком наличия карты (контакт заземлен), a PRSNT2#— признаком потребляемой мощности (до 50 Вт — контакт свободен, до 110 Вт — заземлен).

В спецификации AGP8X предполагаются следующие основные отличия:

♦ введен новый режим передачи по шинам AD и SBA — 8х, обеспечивающий пиковую производительность 2,132 Гбайт/с;

♦ исключены команды длинного чтения и записи;

♦ исключены команды высокого приоритета (и упразднены сами понятия низ кого и высокого приоритета);

♦ исключена возможность подачи команд с помощью сигнала РIРЕ#;

♦ предпринимаются меры по обеспечению когерентности при обращениях к памяти, не лежащей в области GART;

♦ несколько изменены протоколы передачи данных, применяется динамическое инвертирование шины данных для минимизации переключений.

Дополнительно предполагается введение поддержки изохронных передач; возможность установки нескольких портов AGP; возможность поддержки разных размеров страниц, описанных в GART; обеспечение когерентности при обращениях к определенным страницам.

Интерфейс LPC (Low Pin Count — малое число выводов) предназначен для локального подключения устройств, ранее использовавших шину X-Bus или ISA: контроллеров НГМД, последовательных и параллельных портов, клавиатуры, аудиокодека, BIOS и т.п. Введение нового интерфейса обусловлено изживанием шины ISA с ее большим числом сигналов и неудобной асинхронностью. Интерфейс обеспечивает те же циклы обращения, что и ISA: чтение-запись памяти и ввода-вывода, DMA и прямое управление шиной (bus mastering). Устройства могут вырабатывать запросы прерываний. В отличие от ISA/X-Bus с их 24-битной шиной адреса, обеспечивающей адресацию лишь в пределах первых 16 Мбайт памяти, интерфейс LPC имеет 32-битную адресацию памяти, что обеспечивает доступ к 4 Гбайт памяти. 16-битная адресация портов обеспечивает доступ ко всему пространству 64 К портов. Интерфейс синхронизирован с шиной PCI, но устройства могут вводить произвольное число тактов ожидания. Интерфейс программно прозрачен — как и для ISA/X-Bus, не требует каких-либо драйверов. Контроллер интерфейса LPC является устройством-мостом PCI. По пропускной способности интерфейс практически эквивалентен этим шинам. В спецификации LPC 1.0 приводится расчет пропускной способности интерфейса и устройств, его использующих. При наличии буферов FIFO интерфейс наиболее выгодно использовать в режиме DMA. В этом случае главным потребителем будет LPT-порт — при скорости передачи данных 2 Мбайт/с он займет 47% полосы интерфейса. Следующим будет инфракрасный порт — 4 Мбит/с (11,4%). Остальным устройствам (контроллер НГМД, СОМ-порт, аудиокодек) требуются еще меньшие доли, в результате они занимают до 75% полосы при одновременной работе. Таким образом, перевод этих устройств с ISA/X-Bus на LPC не должен вызывать проблем производительности более острых, чем были на старых шинах.

Интерфейс имеет всего 7 обязательных сигналов:

♦ LAD[3:0]— двунаправленная мультиплексированная шина данных;

♦ LFRAME#— индикатор начала и конца цикла, управляемый хостом;

♦ LRESET#— сигнал сброса, тот же, что и RST#на шине PCI;

♦ LCLK— синхронизация (33 Мгц), тот же сигнал, что и CLKна шине PCI;

Дополнительные сигналы интерфейса LPC:

♦ LDRQ#— кодированный запрос DMA/Bus Master от периферии;

♦ SERIRQ— линия запросов прерывания (в последовательном коде), используется, если нет стандартных линий запросов IRQ в стиле ISA;

♦ CLKRUN#— сигнал, используемый для указания на остановку шины (в мобильных системах), требуется только для устройств, нуждающихся в DMA/BusMaster в системах, способных останавливать шину PCI;

♦ РМЕ#— событие системы управления потреблением (Power Management Event), может вводиться периферией, как и в PCI;

♦ LPCPD#— Power Down, указание от хоста устройствам на подготовку к выключению питания;

♦ LSMI#— запрос прерывания SMI#для повтора инструкции ввода-вывода.

Сигналы LFRAME#и LAD[3:0]синхронизированы (являются действительными) по фронту LCLK. По шине LAD[3:0]в каждом такте цикла передаются поля элементов протокола. Обобщенная временная диаграмма цикла обмена по LPC приведена на рис. 6.15. Начало каждого цикла хост отмечает сигналом LFRAME#, помещая на шину LAD[3:0]поле START. По сигналу LFRAME#все ПУ должны прекратить управление шиной LAD[3:0], а по коду поля STARTони должны декодировать последующие события как цикл шины. В следующем такте хост снимет сигнал LFRAME#и поместит на шину LAD[3:0]код типа цикла CYCTYPE. Сигнал LFRAME#может длиться и более одного такта, но признаком начала цикла (поля START) является последний такт перед снятием сигнала. С помощью сигнала LFRAME#хост может принудительно прервать цикл (например, по ошибке тайм-аута), выставив соответствующий код.

Рис. 6.15. Протокол LPC

В поле STARTвозможны следующие коды:

♦ 0000 — начало цикла обращения хоста к устройству;

♦ 0010 — предоставление доступа ведущему устройству 0;
