Модули SIMM (Single In-Line Memory Module) и SIPP (Single In-Line Pin Package) представляют собой небольшие печатные платы с односторонним краевым разъемом. Контактами модулей SIMM являются позолоченные (или покрытые специальным сплавом) площадки, расположенные на обеих поверхностях вдоль одной из сторон. Слово Single (одиночный) в названии подразумевает, что пары площадок на обеих сторонах эквивалентны (электрически соединяются между собой). У малораспространенных модулей SIPP контакты штырьковые (pin — иголка); эти контакты при необходимости можно припаять к площадкам модулей SIMM (такие контакты когда-то даже продавались в комплекте с модулями SIMM). Модули SIPP оказались непрактичными — их контакты не выдерживают транспортировки и многократной установки.

На модулях смонтированы микросхемы памяти в корпусах SOJ или TSOP, их адресные входы объединены. Количество и тип микросхем определяются требуемой разрядностью и объемом хранимых данных. Архитектура модулей обеспечивает возможность побайтного обращения, что существенно для записи (byte-write); выбор байт производится отдельным входом CAS#для каждого байта. Распространенные модули имеют напряжение питания 5 В, их параметры приведены в табл. 7.7.

Таблица 7.7. Организация модулей SIMM

По логической организации различают односторонние и двусторонние модули. У «односторонних» модулей микросхемы смонтированы на одной (передней) поверхности, у «двусторонних» двойной комплект — два банка — микросхем смонтирован на обеих сторонах платы. Эти названия не совсем точны, но имеют прочные позиции и иностранное происхождение (single side и double side). Часто встречаются модули, у которых на второй стороне смонтировано несколько микросхем, дополняющих набор первой стороны до требуемой разрядности (чаще там размещаются контрольные биты). Такие модули являются логически односторонними. У «истинно двусторонних» на обеих сторонах обычно симметрично расположены одинаковые комплекты микросхем.

«Короткие», или SIMM 30-pin , модули SIMM (старый тип) имеют 30 печатных выводов (рис. 7.11) и однобайтную организацию. Разводка выводов у модулей фирмы IBM (для компьютеров IBM PS/2) отличается от общепринятых стандартных. Различия делают несовместимыми модули с объемом более 1 Мбайт: модули IBM могут быть двусторонними (2 Мбайт), стандартные — только односторонними. Малораспространенные модули SIPP имеют 30 штырьковых выводов и совпадают по разводке со стандартными модулями SIMM 30-pin (SIMM-30). Применение однобайтных модулей особенно в 32-битных системных платах сильно сковывает свободу выбора объема памяти. Назначение выводов SIMM-30 и SIPP приведено в табл. 7.8.

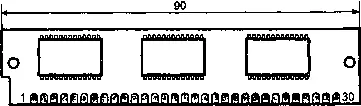

Рис. 7.11. Модули SIMM-30

Таблица 7.8. Назначение выводов модулей SIPP и SIMM 30-pin

¹ STD — стандартный SIMM (SIPP).

² IBM — SIMM фирмы IBM.

«Длинные», или SIMM 72-pin (SIMM-72), модули SIMM имеют 72 печатных вывода (рис. 7.12, табл. 7.9) и 4-байтную организацию с возможностью независимого побайтного обращения по сигналам CASx#. По сигналам выборки строк биты данных делятся на два слова, DQ[0:15]выбираются сигналом RAS0#для первого банка и RAS1#для второго, DQ[16:31]выбираются соответственно сигналом RAS2#и RAS3#. В односторонних модулях (1, 4, 16, 64 Мбайт — 1 банк) используется только одна пара сигналов выборки RAS0#и RAS2#, в двусторонних (2, 8, 32 Мбайт — 2 банка) — две пары сигналов RAS#. Заметим, что использование всеми модулями обеих дар линий RAS# поддерживается не всеми системными платами. Контрольные биты модулей с паритетом по выборке приписываются к соответствующим байтам, в ЕСС-модулях возможны различные варианты. Модули без паритета имеют разрядность 32 бит, с паритетом — 36 бит, модули ЕСС — 36 или 40 бит. Модули ЕСС-36 и ЕСС-40 (ECC-optimised) не допускают побайтного обращения и существенно отличаются от 32-битных и паритетных модулей.

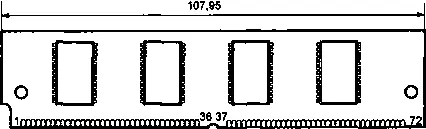

Рис. 7.12. Модули SIMM-72

Таблица 7.9. Назначение выводов модулей SIMM 72-pin

¹ Модули ECC различных производителей могут отличаться по назначению выводов. Некоторые модули по выводам совпадают с паритетными, но могут различаться по связям контрольных бит с сигналами RASx# и CASx#.
