Стойкий запах неисправности столь концентрирован, что помогает человеку с хорошим тренированным чутьем найти его источник (без преувеличения) даже спустя несколько недель – после отключения блока из сети. С другой стороны, если подключить неисправный блок снова в сеть, также есть шанс по запаху или (иногда) слабой струйке дыма засечь неисправный элемент или несколько взаимосвязанных элементов в электрической цепи. Если «горит» резистор (свидетельство многократного, относительно расчетного увеличения тока в цепи), как правило, в этой же цепочке уже потребует замены микросхема или транзистор, диод, стабилитрон. Таким образом, нередко не составляет особого труда увидеть неисправность своими глазами. Как говорится, имеющий глаза да увидит.

Примерно после 1,5___2 лет активной работы «высыхает» (теряет емкость) конденсатор 22 мкФ*50 В, стоящий возле радиатора силовых транзисторов и обеспечивающий цепь питания дежурного режима блока питания. Это часто встречающаяся неисправность для данного типа БП, которая происходит даже в том случае, если компьютер эксплуатируется в «нормальных» температурных условиях – дома, в отапливаемом помещении. Если же пользователь работает в условиях критичных, к примеру, в деревенском доме с печным отоплением (которым обогреваются нерегулярно, и элементы материнской платы подвержены влиянию низких температур в холодное время года), а также в условиях городской застройки – на неотапливаемой лоджии, то такая неисправность возникает (без преувеличения) в каждом 10-м случае.

Косвенной (дополнительной) причиной явления в данном случае является относительно сильное нагревание указанного (выше) радиатора в дежурном режиме. Вследствие высыхания даже может взорваться конденсатор 47 мкФ*25 В, стоящий возле стабилизатора напряжения «5 В», «сгореть» (выйти из строя) резисторы в обвязке TL494, то есть в таких критичных условиях данный БП буквально «идет вразнос». После чего (как следствие рассмотренной неисправности) достаточно часто «умирают» материнская плата, винчестер, видеокарта.

Как вариант лечения можно включать вентилятор БП и в дежурном режиме, например, подключив его через диод в цепи дежурного режима.

SUNTEK PW-450ATXE

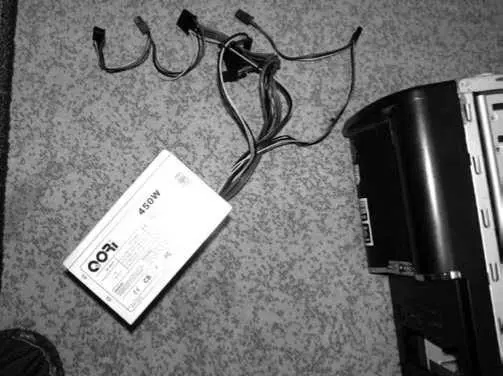

Блок питания представлен на рис. 1.25.

Рис. 1.25. Внешний вид источника питания для системного блока ПК мощностью 450 Вт, подходящий большинству современных моделей системных блоков

Постоянно включен и не отключается (контрольная точка PS-ON имеет низкий уровень). Причина дефекта – неисправный керамический конденсатор С29 (0,01 мкФ, желтый, стоит около IC7), при замене можно использовать любой керамический (неполярный) конденсатор емкостью 0,01.. 0,068 мкФ.

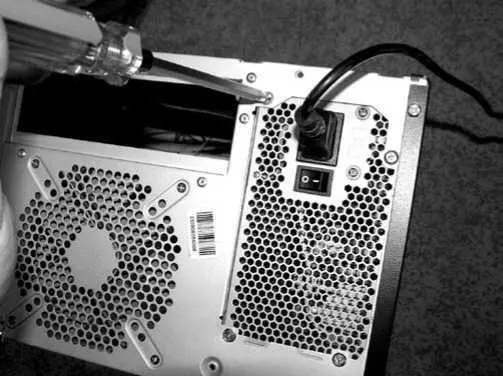

Рис. 1.26. Метод съема старого БП из корпуса системного блока ПК

Для съема старого БП из корпуса компьютера используют отвертку. Этот шаг иллюстрирует рис. 1.26.

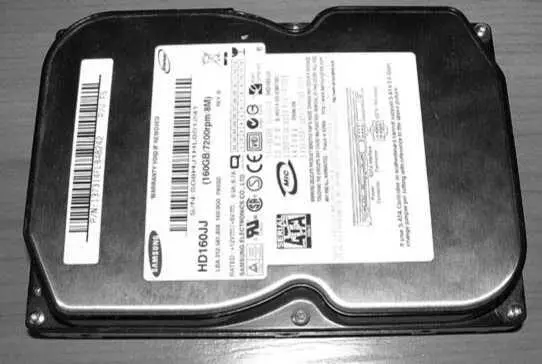

На рис. 1.27 представлен жесткий диск формата «3.5».

Рис. 1.27. Вид жесткого диска для системного блока ПК

Питание к жесткому диску подключается с помощью специального кабеля – c разъемами SATA (разъем к HDD представлен на рис. 1.28). Относительно старые HDD имеют такой разъем, более современные оснащены разъемом eSATA.

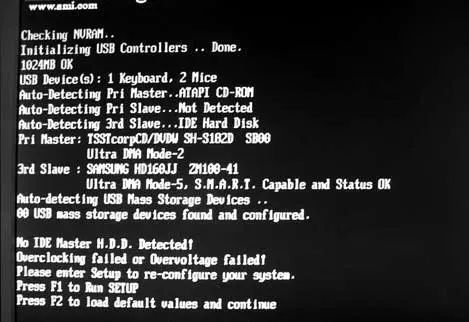

Следует иметь в виду, что если жесткий диск не подключен или подключен неправильно (существует конфликт между разъемами SATA на материнской плате), то при загрузке ОС на экране дисплея возникнет надпись, показанная на рис. 1.28.

Рис. 1.28. Вид сообщения на дисплее о том, что жесткий диск, которому в BIOS присвоен приоритет, подключен к второстепенному разъему SATA

Внимание, важно!

При правильном подключении разъемов SATA на материнской плате эта надпись на дисплее не появляется. Правильное подключение предполагает включение разъема SATA от главного жесткого диска в разъем SATA0 – на ПК (не в SATA1 или SATA4). Всего на материнской плате (в зависимости от производителя, функционала и конфигурации) может быть от 2 до 8 разъемов SATA (eSATA), в которые можно включать не только жесткие диски (HDD), но и приводы DVD, и другое оборудование хранения и (или) считывания/записи информации. Таким образом, приоритет использования дисков устанавливается не на самих дисках (как в старых моделях ПК – перемычками, к примеру, на приводах DVD, имеющих IDE-разъем), а путем подключения кабеля обмена данными к соответствующему разъему SATA (0–4 или 0–8) на материнской плате. При этом разъем SATA0 всегда является приоритетным относительно других SATA.

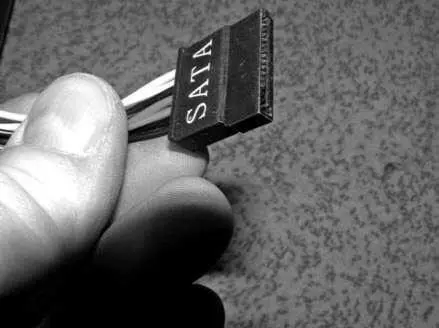

На рис. 1.29 представлен вид 15 контактного разъема подключения (шлейфа) к жесткому диску.

Рис. 1.29. Вид 15 контактного разъема подключения (шлейфа) к жесткому диску

Если у пользователя имеются несколько свободных HDD, то их можно задействовать для хранения информации как внешние диски, но при этом необходимо предусмотреть к ним отдельную подводку питания и подключение кабеля обмена данными. Для этого потребуется переходник.

Переходник SATA – USB нужен для ряда популярных целей. Задача – подключить жесткий диск от системного блока ПК (форм-фактор 3,5) к ноутбуку по шине USB 2.0.

Питание подключаемого жесткого диска 3,5 не принципиально: возможно от дополнительного источника или от ноутбука.

Возможны варианты: USB 3.0 to SATA & IDE AgeStar 3FBCP1 или USB to SATA, MiniSATA & MicroSATA AgeStar FUBSP или что-то подобное.

Этот USB 3.0 (для SATA-адаптера) кабель подсоединяет любой стандартный 2,5-дюймовый SATA жесткий диск или твердотельный накопитель (SSD), или любой 3,5-дюймовый

SATA-жесткий диск к компьютеру через USB 3.0 портами. Кабель адаптера работает с операционными системами Windows, Linux, Maa Он поддерживает скорость передачи данных до 5.0 Гбс, что в 10 раз быстрее, чем скорость USB 2.0.

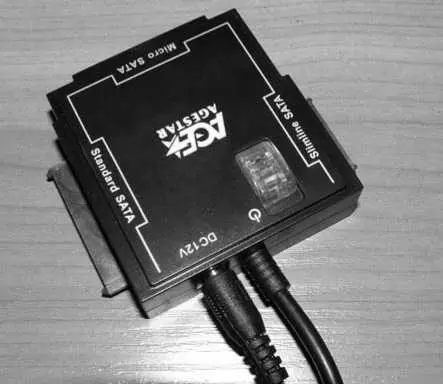

Внешний вид девайса (устройства) представлен на рис. 1.30.

Рис. 1.30. Внешний вид универсального переходника для подключения внешних жестких дисков различного форм-фактора
