Для этого потребуются переходники.

На рис. 1.35 представлен вид на разъем IDE.

Рис. 1.35. Внешний вид разъема IDE

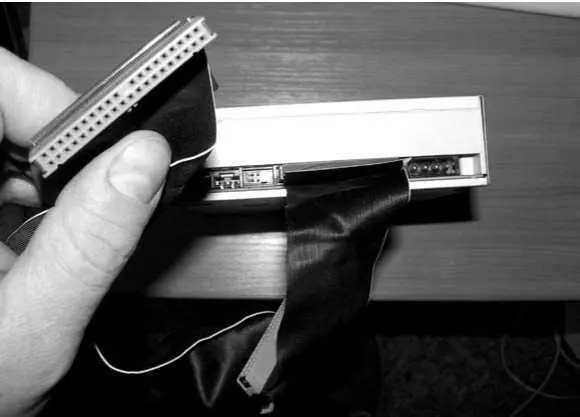

На рис. 1.36 представлена иллюстрация старого привода CD/DVD c подключенным шлейфом IDE.

Рис. 1.36. Вид «старого» привода CD/DVD образца 2008 года c подключенным шлейфом IDE

В отсек на корпусе системного блока ПК (см. рис. 1.37) может вставляться съемный пластиковый контейнер с соответствующим разъемом, внутри которого закреплен жесткий диск.

Рис. 1.37. Корпус системного блока ПК с установленными компонентами функциональных плат

На рис. 1.38 представлен вид корпуса системного блока со снятым оборудованием – перед апгрейдом.

Рис. 1.38. Вид корпуса системного блока со снятым оборудованием перед апгрейдом

При подключении к системе жесткий диск опознается как еще один диск, и его конфигурация происходит автоматически. Если необходимо перенести данные на другой компьютер, они копируются на переносной диск, система выключается, контейнер вынимается из отсека и переезжает в такой же отсек, оснащенный таким же разъемом.

Поддержка USB 2.0 и 3.0 (в современных ПК) обеспечена на всех без исключения компьютерах с системной платой стандарта ATX, однако по скорости работы такое решение не вполне удовлетворяет современным требованиям. К тому же

USB не может обеспечить жесткий диск форм-фактора 3,5 (для системных блоков ПК) достаточным электропитанием и требуется дополнительный кабель и (или) внешний источник питания. Что вполне реализовано в универсальном переходнике, о котором речь шла выше. Он позволяет подключать внешний HDD форм-фактора 3.5 как к ноутбуку (через разъем USB), так и к системному блоку. Причем необходимое питание (+12 В и +5 В) в обоих случаях берется от адаптера переходника.

Если же имеется необходимость в виде внешнего (дополнительного жесткого диска) применить HDD от ноутбука (формфактора 2,5 – без питания 12 В), то диск подключается к ПК (также через переходник), но без включения питания +12 В.

Увы, пока невозможно сказать, какие накопители однозначно лучше и какие надо приобретать.

У каждого типа есть свои преимущества и недостатки. Модели, у которых недостатков больше чем преимуществ почти сразу уходят с рынка. Это косвенный показатель их надежности, производительности и популярности, и он касается всех без исключения производителей HDD, CD и флеш-памяти.

Казалось бы, что среди носителей может быть «тверже» жесткого диска? Однако нашлись другие чемпионы по «твердости». Это устройства, выполненные на микросхемах (кристаллах), не имеющие подвижных частей. Несмотря на разнообразие форм и названий, все они основаны на кристаллах электрически перепрограммируемой флеш-памяти.

В основе работы запоминающей ячейки этого типа лежит физический эффект «Фаули – Норджайма», связанный с лавинной инжекцией зарядов в полевых транзисторах. Содержимое флеш-памяти программируется электрическим способом. Флеш-память читается и записывается байт за байтом. Современные типы флеш-памяти допускают до миллиона циклов перезаписи.

Физический принцип организации ячеек флеш-памяти можно считать одинаковым для всех выпускаемых устройств, как бы они ни назывались. Различаются такие устройства по форм-фактору (интерфейсу) и применяемому контроллеру, что обусловливает разницу в емкости, скорости передачи данных и энергопотреблении.

Особое внимание при выборе и покупке накопителей (любого формата) следует уделить скорости считывания и записи информации. По внешнему виду все карты внутри определенного сегмента одинаковы, их цена также сильно не отличается (отличия за счет производителя и той же скорости обмена данными).

Поэтому на практике за одни и те же деньги можно купить «медленную» флешку (как правило, это детище подпольных или неизвестных фирм типа марки Mr. Flash), которая будет записывать информацию объемом 700 Мб в течение 5 мин. Или гораздо более приемлемый вариант, где время записи того же объема информации составит 1–2 сек. Поэтому при выборе и покупке любой флеш-памяти (что бы ни писали на ее красивой наклейке производители или посредники) рекомендую ее протестировать. Ни один продавец, знающий действительные качества данной флешки и заинтересованный в повышении продаж, от этого не откажется.

CardReader

Большое число несовместимых по физическому интерфейсу твердотельных носителей и иных переносных устройств памяти вызвало появление многоцелевых аппаратов сопряжения компьютеров с внешними носителями, называемыми CardReader.

Лучшие из них позволяют использовать до 54 типов флеш-памяти и микрожесткий диск IBM MicroDrive. Применение таких устройств в домашнем компьютере не оправдано, поскольку большинство моделей цифровых фотокамер могут сопрягаться с компьютером проще – с помощью интерфейса USB.

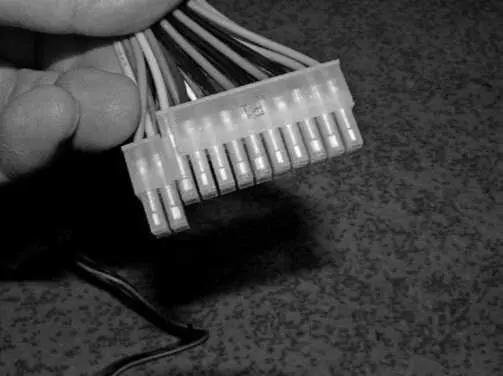

Кроме разъемов SATA, IDE и других на любой материнской плате есть главный разъем питания. Это 24-штырьковый разъем, в который подключается кабель от БП. Особенность его в том, что в более старых версиях материнских плат этот разъем содержал всего 20 контактов. Таким образом, не каждый блок питания (что важно при апгрейде) при замене старого оборудования на новое можно подключить к конкретной материнской плате. Вид 24-штырькового разъема – со съемными 4-контактами представлен на рис. 1.39.

Рис. 1.39. Вид 24-штырькового разъема – со съемными 4-контактами

Такой разъем имеют современные блоки питания. И он является универсальным (4 контакта всегда можно снять с основной линейки контактного разъема).

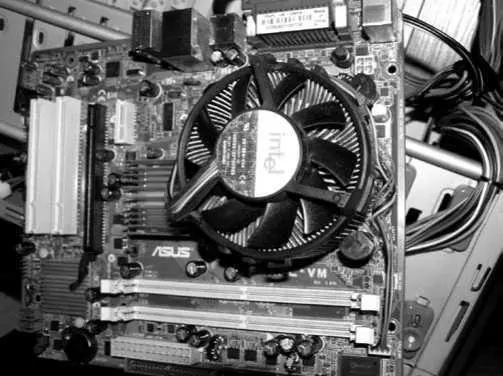

Еще одним нюансом служат слоты под оперативную память, установленные на материнской плате. Таких слотов может быть несколько – в зависимости от конфигурации, производителя и модели материнской платы (см. рис. 1.40).

Рис. 1.40. Вид на слоты для линеек ОЗУ

Тем не менее, и здесь для того, кто хочет заниматься апгрейдом, поджидает ловушка, поставленная техническим прогрессом. Дело в том, что линейки памяти устаревшего типа (популярные 4–5 лет назад) – DDR2 – имеют иные разъемы (предназначены для иных слотов), нежели современный тип памяти DDR3, и тем более – суперсовременный DDR4.
