Тим Саттон - Краткое введение в ГИС

Представьте, что Вы поехали в Лондон. Сначала Вы планируете посетить Собор Святого Павла, а вечером поехать на Ковент Гарден за подарками. Смотря на лондонскую карту метро (на Рисунке 58), Вы ищете, как доехать от Собора до Ковент Гарден. Поиск требует топологическую информацию о том, где можно совершать пересадки. На карте метро топологические отношения связности показаны кружками. Пересадки на отмеченных станциях позволяют Вам перейти с одной ветки метро на другую.

Существуют различные типы топологических ошибок, и они могут быть сгруппированы в соответствии с типами геометрии (полигоны или полилинии). Топологические ошибки с полигональнымиобъектами включают незакрытые полигоны, разрывы между прилежащими полигонами, а также перекрывающиеся полигоны. Распространенной ошибкой для линейныхобъектов является то, когда их конечные вершины не совпадают в тех местах, где они должны совпадать (например, улицы на перекрестках). Подобные ошибки называются «недолетами», когда между линиями наблюдается разрыв, и «перелетами», когда одна линия пересекает другую и заканчивается чуть дальше (см. Рисунок 59).

Результатами недолетов и перелетов являются так называемые «висячие узлы» в конце линий. Висячие узлы приемлемы в отдельных случаях, например для тупиковых улиц. Топологические ошибки нарушают отношения между объектами. Эти ошибки должны быть исправлены перед проведением таких типов анализа векторных данных, как сетевой анализ (т. е. поиск кратчайшего маршрута по дорожной сети) или измерения (т. е. выяснение длины рек). Помимо необходимости топологии в сетевом анализе и измерениях, существуют другие причины, почему следует иметь топологически корректные данные. Представьте, что Вы цифруете муниципальные границы Вашего района, и полигоны перекрываются или имеют разрывы. В случае таких ошибок Вы по-прежнему можете пользоваться инструментами измерений, но результаты будут некорректными. Полученная площадь будет неправильной, и будет непонятно, где именно находятся границы (например, в случае перекрывающихся полигонов принадлежность территории к двум муниципалитетам одновременно невозможна!).

Иметь топологически корректные данные важно не только для проведения собственного анализа, но и для других людей, которым Вы можете передать свои данные. Они могут не знать об ошибках и будут расценивать результаты своего анализа как правильные.

К счастью, многие распространенные ошибки, происходящие при оцифровке, могут быть предотвращены с помощью правил топологии, внедренных во многие ГИС-приложения. Кроме некоторых специализированных форматов геоданных, топология обычно не применяется по умолчанию. Многие широко распространенные ГИС, такие как QGIS, определяют топологию как серию правил, которые могут быть выбраны пользователем и применены к векторным слоям. Следующий список включает некоторые примеры правил топологии, определяемых для объектов реального мира на векторной карте:

•Элементы муниципальной карты не должны перекрыватьдруг друга.

•Элементы муниципальной карты не должны иметь разрывов.

•Полигоны земельных участков должны быть замкнутыми.

•«Недолеты» и «перелеты» границ участков не позволяются.

•Горизонтали высот не должны пересекаться.

Многие ГИС-приложения имеют инструменты топологического редактирования. Например, в QGIS Вы можете включить топологическое редактирование для эффективного редактирования общих границ объектов полигональных слоев. ГИС-приложение обнаруживает общие границы объектов, и Вам достаточно будет передвинуть только одну вершину, в то время как приложение обновит вершину прилежащего полигона, как показано на Рисунке 60 (1). Другая опция топологического редактирования — установка ограничения на перекрытие полигонов (см. Рисунок 60 (2)). В QGIS, если Вы нарисуете новый полигон поверх существующего, приложение обрежет новый полигон по границе существующего.

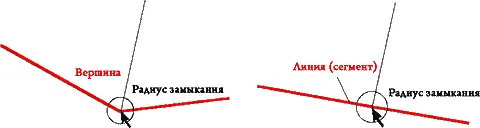

Радиус замыкания— это максимальный радиус поиска, который использует ГИС-приложение для стыковки инструмента редактирования с существующими вершинами или сегментами редактируемого слоя в ходе оцифровки ( сегмент— это прямая линия, соединяющая две вершины полилинии или полигона). Если Ваш курсор находится внутри этого радиуса и Вы создаете новую вершину, ГИС-приложение стыкует ее к существующей вершине или сегменту (см. Рисунок 61). В противном случае вершина создается там, где был произведен клик мышью, независимо от существующих вершин.

Радиус поиска— это расстояние, которое ГИС-приложение использует для поиска ближайшей к курсору вершины, когда Вы пытаетесь ее выделить для перетаскивания на карте. По сути, это почти то же самое, что и радиус замыкания, только для редактирования существующих вершин. Он также устанавливается в единицах измерения карты, и нужно попробовать разные значения, чтобы найти оптимальное. Если значение слишком большое, ГИС-приложение может при клике мышью выделить не ту вершину, которую Вы хотели выделить, просто потому что она тоже попала в радиус. Особенно эта проблема актуальна для объектов с большим количеством близко расположенных вершин. Если Вы укажете слишком маленькое значение, вершины вообще не будут выделяться, хотя будет казаться, что Вы подвели курсор прямо к вершине. Выбор оптимального радиуса поиска также зависит от чувствительности мышки и индивидуальных предпочтений пользователя.
