Из всех вышеперечисленных рекомендуется снять флажок При старте ArCon, после чего нажать кнопку ОК.

Окно Сохранить, вызываемое командой Опции → Программа → Сохранить, позволяет настроить параметры сохранения проектов при завершении работы, периодичность автоматического сохранения или необходимость создания резервных копий (рис. 1.43).

Рис. 1.43.Окно параметров сохранения проектов

Переключатель в области С концом программы определяет реакцию на завершение пользователем работы:

• Всегда без запроса – все несохраненные данные автоматически сохраняются перед закрытием без подтверждения;

• Сохранять с запросом – программа выдаст запрос, сохранять ли текущие проекты;

• Не сохранять – при выходе несохраненные данные будут утеряны.

Флажок Автоматическое сохранение указывает на необходимость автоматического сохранения текущего документа. Частота сохранения задается в нижерасположенном поле.

Необходимо упомянуть еще одно окно, содержащее настройки сохранения данных в растровый формат (рис. 1.44). Оно позволяет установить параметры сохранения в качестве рисунков планов зданий (двухмерных изображений) и трехмерных сцен. При сохранении двухмерных планов помещений можно указывать формат, в который будет сохраняться картинка. При работе с трехмерными изображениями можно выбрать размер картинки (область Размер изображения), глубину палитры (область Палитра цветов), сглаживание (область Сглаживание), а также трассировку лучей и краевой фильтр при создании картинки (флажки Краевой фильтр и луч. трассир.). Все вышеперечисленные параметры позволяют значительно улучшить качество получаемого графического изображения модели здания. Для наилучшего качества визуализации следует также установить 16-кратное сглаживание и трассировку лучей при просчете освещения трехмерной сцены.

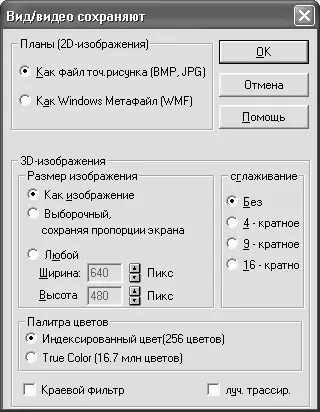

Рис. 1.44.Настройка параметров сохранения растрового изображения

Окно с настройками для сохранения данных в растровый формат (см. рис. 1.44) вызывается с помощью команды Опции → Программа → Сохранить картинку.

Примечание

Перед установкой 16-кратного сглаживания, выбором палитры цветов True Color и других настроек высококачественного изображения убедитесь, что компьютер сможет выполнить визуализацию при таких установках. На компьютере с двуядерным процессором Intel Pentium Core 2 и 1 Гбайт оперативной памяти BMP-картинка 1200 Ч 800 при максимальных настройках визуализировалась почти три минуты.

Перед началом работы можно также выбрать тип отображения нового вида активного проекта. Для этой цели в программе существует окно Новый вид, доступ к которому можно получить, выполнив одноименную команду из группы меню Опции → Программа. Здесь настраивается вид нового окна (рис. 1.45). Доступны следующие варианты: Как актуальное окно (активное окно), Вид общего плана, Вид сверху (цветной) и Перспективный вид. Можно выбрать способ отображения объектов трехмерной сцены, что устанавливается по умолчанию (как каркасная модель, с постоянными тенями, с текстурами среднего качества и с текстурами высокого качества), а также освещение – дневное, ночное или переменное. Оптимальный подбор настроек показан ниже (см. рис. 1.45).

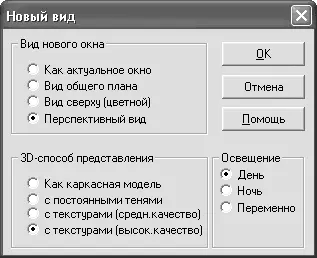

Рис. 1.45.Окно Новый вид

С помощью команды Опции → Программа → Масштабирование вызывается окно Масштаб (рис. 1.46), в котором настраиваются способ и коэффициент увеличения при масштабировании.

Рис. 1.46.Настройка параметров масштабирования

С помощью переключателя в области Коэффициент увеличения выбирается, каким образом будет увеличиваться или уменьшаться изображение плана при масштабировании. Для приближения изображения можно использовать команду меню Показ → Увеличить или комбинацию клавиш Ctrl++, для уменьшения – Показ → Уменьшить или Ctrl+–.

В программе предусмотрено задание пользователем списка типов объектов, которые будут улавливаться при редактировании или выделяться с помощью кнопки мыши в окне представления проекта. Под улавливанием в ArCon следует понимать возможность привязки указателя мыши к объекту или его частям при его перемещении над окном проекта. Улавливание помогает строить новые объекты на основе существующих. В версии ArCon 8.02 эти настройки отдельные для режима конструирования и режима дизайна.

Настройка параметров улавливания и выбора для режима конструирования реализована в окне Улавливание и выбор в конструктивном режиме (см. рис. 1.12). Это окно, кроме команды меню, можно вызвать с помощью комбинации клавиш Ctrl+Пробел в режиме конструирования. В окне присутствуют три вкладки. На вкладке Захват (рис. 1.47) можно сделать следующее.

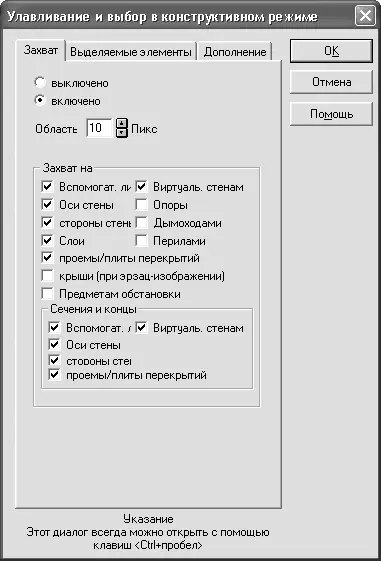

Рис. 1.47.Вкладка Захват окна Улавливание и выбор в конструктивном режиме

• Запретить или разрешить использовать привязки (улавливание) с помощью положений переключателя Выключено и Включено в верхней части вкладки. При выключенном улавливании остальные элементы управления этой вкладки неактивны.

• Установить значение радиуса улавливания в пикселах экрана в поле Область. Радиус улавливания определяет максимальное расстояние указателя от объекта, при котором еще будут срабатывать привязки. Слишком большой радиус может вызвать затруднения при вводе, поскольку в пределах радиуса могут одновременно находиться сразу несколько точек улавливания (например, точка растра, линейки, вспомогательная геометрия и пр.). При слишком маленьком радиусе трудно попасть в нужную точку, чтобы привязаться к требуемому объекту. Величина по умолчанию вполне удобна.

• В области Захват на указывается, какие объекты в режиме проектирования следует улавливать: Вспомогат. линии, Оси стен, Стороны стен, Проемы/плиты перекрытий и пр.

• В области Сечения и концы есть возможность задать улавливание конечных точек и точек пересечения заданных объектов плана.

На вкладке Выделяемые элементы (см. рис. 1.12) находятся флажки, отвечающие за элементы, которые можно выделять щелчком кнопкой мыши на плане. Желательно установить все эти флажки в первом сеансе работы с программой.
