Кроме программных настроек, система ArCon предоставляет возможности настройки свойств объектов, а также различных параметров команд, которые будут устанавливаться по умолчанию. Этот раздел поможет разобраться в доступных командах для настройки объектов.

В программе необходимо различать два типа объектов: объекты конструирования и объекты дизайна. К первым относятся стены, окна, двери, колонны, лестницы и прочие объекты, которые добавляются в проект и редактируются только в режиме конструирования. Объекты дизайна – это все элементы интерьера и экстерьера, которые добавляются в проект преимущественно в режиме дизайна. Это деление условно, поскольку отдельные объекты интерьера можно добавлять в план в режиме конструирования, а элементы конструкции здания (окна, двери и пр.) – и добавлять, и редактировать в режиме дизайна.

В большинстве случаев для вызова диалога с настройками определенного объекта достаточно выполнить соответствующую команду из группы меню Опции (к примеру, Опции → Стены). В программе также есть удобная возможность вызова окон с настройками объектов без поиска команд в системном меню (к тому же в меню вынесены команды для настройки не всех объектов). Для любого объекта или команды, имеющей дополнительные настройки, можно вызвать окно настройки, щелкнув правой кнопкой мыши на пиктограмме кнопки данной команды или кнопки для создания/добавления объекта. Это означает, что, к примеру, окно с настройками любого типа стен вызывается щелчком правой кнопки мыши на соответствующей вариантной кнопке. В окне (рис. 1.50) активируются настройки для активной команды вариантной кнопки.

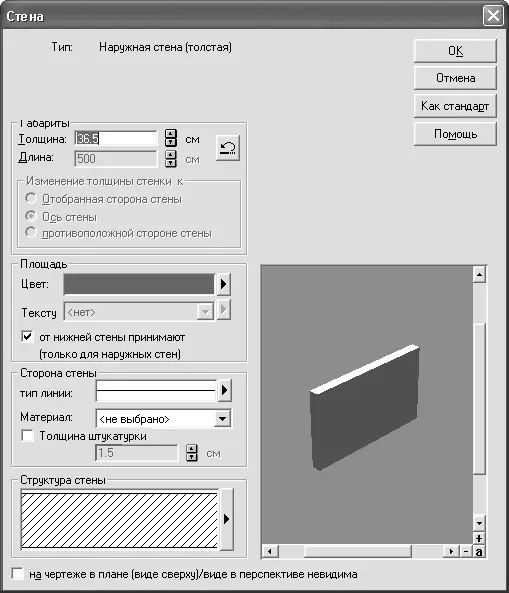

Рис. 1.50.Окно настройки параметров стен

Проектом в программе называется завершенная модель здания или группы зданий, включающая внутреннюю обстановку, элементы окружения (рельеф, объекты экстерьера), настроенное освещение и т. д. В зависимости от требований заказчика завершенный проект может быть представлен в нескольких видах:

• трехмерная модель в формате ArCon;

• архитектурный чертеж (в собственном формате ArCon или DWG);

• трехмерная модель другого формата, например конвертированная в формат MAX (файл 3ds Max);

• HTML-страница;

• отдельный исполняемый EXE-файл, не требующий наличия на компьютере установленной CAD-системы или самой программы ArCon;

• набор рисунков, изображающих отдельные строительные элементы (части чертежа) и дизайн интерьеров.

Проекту ArCon отвечает тип файлов с расширением ACP (ArCon Project). Это единственный тип файлов, поддерживаемый системой. В этих файлах хранится полная информация о конструктивных особенностях разработанного проекта, данные об объектах интерьера и экстерьера и его графическом и трехмерном представлениях.

Строительный план – это графический документ, представляющий собой конструктивную часть проекта ArCon. Не следует путать план с проектом. План – это только графическая часть проекта, однако именно строительный план является главной частью любого проекта. У строительного плана нет собственного поддерживаемого типа файлов, но он имеет большое значение. Конструктивная часть вместе с трехмерным представлением составляет суть проекта ArCon. Учитывая то, что при построении и редактировании трехмерное представление в большей мере зависимо от плана, чем план от трехмерного представления, можно утверждать, что строительный план – это главный документ системы.

Строительный план имеет трехмерное представление . Оно является неотъемлемой частью плана, реализующей дизайнерскую составляющую проекта. В режиме просмотра 3D-модели можно добавлять, удалять и редактировать основные объекты интерьера и экстерьера.

Просматривать трехмерное представление созданного проекта можно двумя способами.

• С переходом в режим дизайна (просмотр и редактирование). При этом можно перемещаться по трехмерной сцене, поворачивать ее, перемещать и редактировать отдельные объекты интерьера, настраивать освещение и т. п. На панелях инструментов становятся доступными кнопки для управления объектами, текстурами, представлением трехмерной сцены, визуализации и пр. Трехмерная сцена отрисовывается в том же окне, где до этого был двухмерный план здания (рис. 1.51). Перейти в режим дизайна можно с помощью кнопки Режим дизайна на горизонтальной панели инструментов или функциональной клавиши F12. Вы можете создать несколько окон для трехмерного представления проекта из различных точек обзора. Для этого можно выполнить команду Окна → Новый вид. Во всех созданных таким способом окнах проект будет находиться в режиме дизайна, а изменение объектов проекта, его размещения или текстур отобразится в остальных окнах. При переходе в режим конструирования дополнительные окна представления не закроются, однако в них проект также перейдет в режим конструирования.

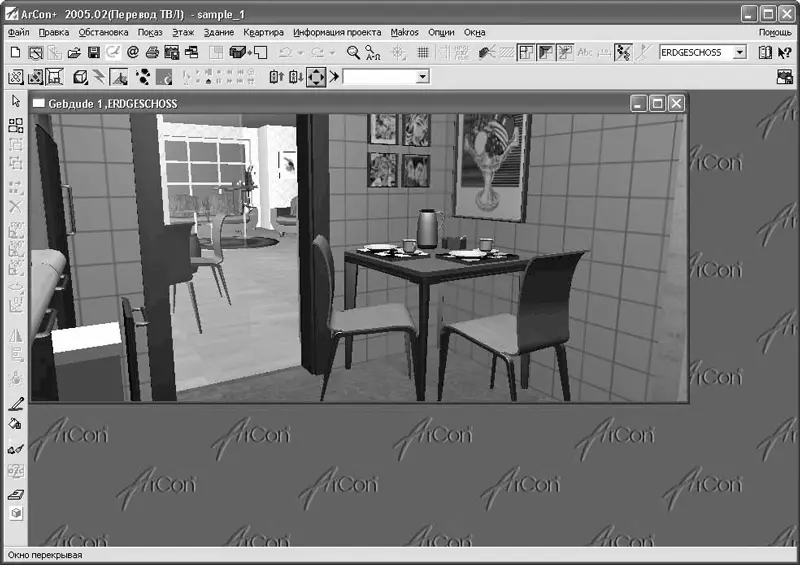

Рис. 1.51.Трехмерное представление проекта в режиме дизайна

• Без перехода в режим дизайна (только просмотр). Система создает отдельное немодальное окно, в котором отображается трехмерное представление проекта (рис. 1.52). Это окно всегда находится поверх плана здания и может перемещаться даже за пределы главного окна программы, однако редактировать, перемещать или удалять объекты, работать с текстурами и прочее в нем невозможно. Оно предоставляет только возможность просмотра.

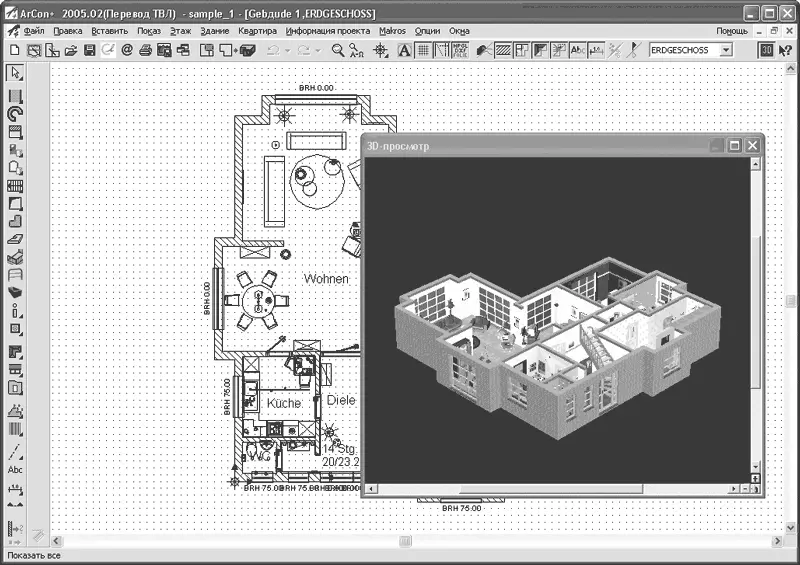

Рис. 1.52.Немодальное окно 3D-просмотра

Данное окно вызывается с помощью кнопки 3D-окно просмотра вкл./выкл.

справа на горизонтальной панели инструментов в режиме конструирования. Чтобы убрать его, необходимо закрыть его или еще раз нажать кнопку 3D-окно просмотра вкл./выкл. Описанное окно напоминает панели предварительного просмотра в окнах настроек объектов конструирования. Как и в вышеупомянутых панелях, в этом окне присутствуют кнопки + и – для приближения или удаления изображения, а нажав и удерживая левую кнопку мыши, можно произвольно вращать трехмерную модель построенного здания. На этом функционал данного окна заканчивается. При переходе в режим дизайна окно просмотра исчезает и появляется только после возврата в режим конструирования.
