Наконец, в области Текстуры вы можете выбрать текстуры для рамы и подоконников рассматриваемого окна.

Примечание

Кнопка Элемент парапета доступна только тогда, когда флажок С элементом перил установлен (разрешено добавление в окно нижнего элемента).

Лестницы, как и прочие объекты системы ArCon, имеют свои собственные настройки. Возможные типы лестниц были перечислены в гл. 1, но, несмотря на их внешние различия, формальный список параметров, доступных для изменения, одинаков для всех типов лестниц (рис. 2.46). Однако это отнюдь не означает, что нам придется подробно изучать эти параметры. Все дело в том, что большинство из них (к примеру, ширина лестничного марша, ширина площадки и пр.) настраиваются интерактивно при создании лестницы на плане. По этой причине изменение каких-либо параметров предварительно (перед построением) просто не имеет смысла (вы уже, наверное, успели обратить внимание, что большинство текстовых полей в области Геометрия окна настроек неактивны).

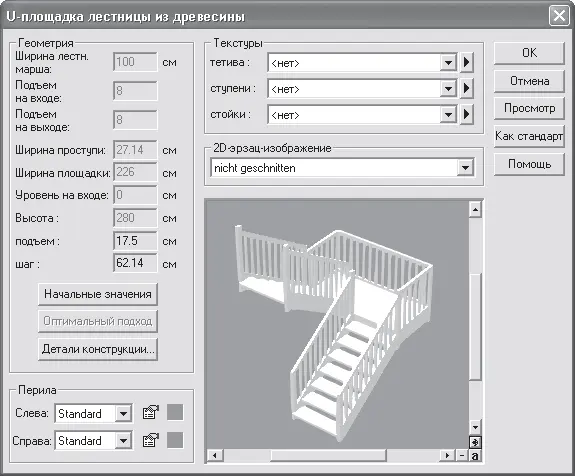

Рис. 2.46. Окно настроек параметров лестницы

По этой причине рассматривать данные настройки здесь не имеет смысла. Более подробно о построении лестниц и их параметрах вы узнаете из гл. 4. На данном этапе вы можете ограничиться лишь изменением текстур отдельных элементов лестницы (после изменений не забудьте воспользоваться кнопкой Как стандарт, иначе все внесенные настройки будут утеряны).

Такие объекты, как крыша или слуховые окна, программа ArCon умеет создавать самостоятельно, однако предварительно они требуют настройки множества всевозможных параметров.

Примечание

Слуховое окно – это окно чердачного помещения (комнаты), которое как бы врезается в крышу. Установка слухового окна (если быть точным, то устройство выступающей чердачной комнаты, поскольку слуховое окно – это уже следствие) в реальных условиях требует значительной перепланировки крыши. Именно по типу крыши над слуховым окном и производится классификация слуховых окон.

Окна с настройками для определенного типа крыши или слухового окна вызываются щелчком правой кнопки мыши на пиктограмме соответствующей команды (об этих командах написано в гл. 1). Однако, как и в случае с лестницами, предварительная настройка каких-либо параметров не имеет смысла, поскольку в реальном проекте многие из этих параметров зависят от конкретных размеров и конфигурации здания. К тому же эти же окна с настройками автоматически появляются всякий раз, когда вы указали габаритный прямоугольник (или многоугольник) при создании крыши или слухового окна на чертеже, предоставляя возможность дополнительной доводки объекта.

Каждая из крыш, доступных в программе, обладает большим количеством настроек (рис. 2.47). Из данного окна настроек (см. рис. 2.47) можно вызывать еще множество дополнительных окон с настройками, хотя вы всегда сможете оставить параметры по умолчанию, если вас устраивает предложенный системой вариант.

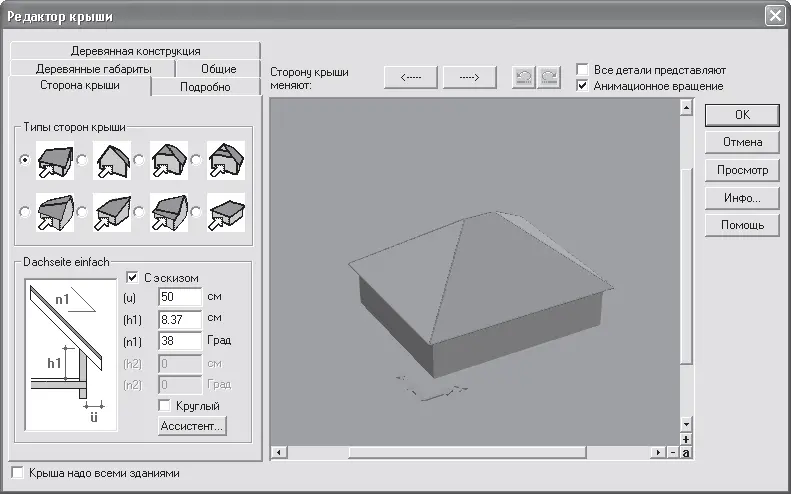

Рис. 2.47. Настройки объекта «крыша» (команда Свободная форма крыши) после задания габаритного прямоугольника

Аналогично каждая из команд для построения слуховых окон также имеет свои настройки (рис. 2.48), которые можно изменить/отредактировать сразу после указания характерных размеров окна при его создании.

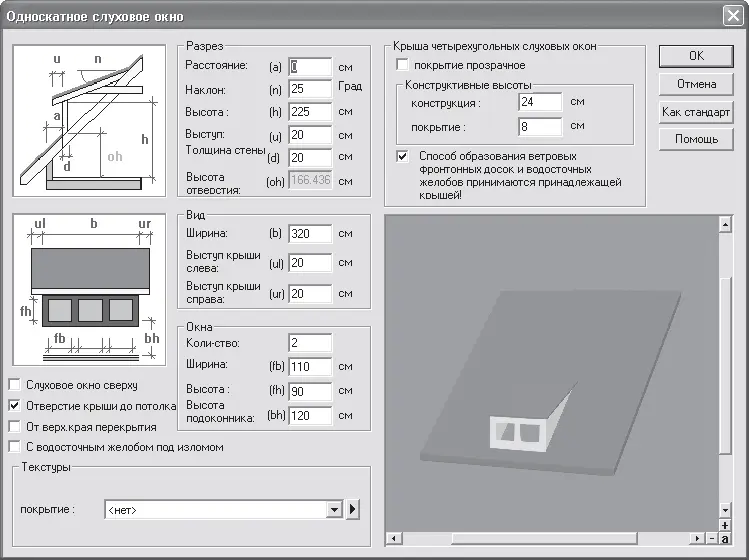

Рис. 2.48. Настройки односкатного слухового окна

Здесь не имеет смысла рассматривать настройки для всех типов крыш и слуховых окон, поскольку это займет много места в книге и в принципе будет бесполезно. Подробнее о настройках и порядке построения данных объектов вы узнаете в гл. 4, рассматривая более реальные и практичные примеры.

Совет

Вы можете очень легко узнать о том, стоит ли вам настраивать параметры какого-либо объекта до его построения, другими словами, влияют как-нибудь эти параметры на внешний вид и форму объекта или же они нивелируются при построении объекта. Команды, открывающие доступ к окнам настроек окон, влияющих на форму объектов, вынесены в меню Опции. Если же для каких-либо объектов команды меню не существует (окна настроек вызываются исключительно щелчком правой кнопки мыши на пиктограмме соответствующей кнопки), это означает, что изменять такие параметры до построения не стоит.

Именно поэтому в меню Опции нет команд для вызова окон настроек крыши, слуховых окон и лестниц.

Совсем по-другому обстоит дело с мансардными окнами. Они устанавливаются на крышу одним щелчком кнопки мыши, не вызывая при этом никаких окон с настройками. При необходимости их изменения параметры следует настраивать заранее. Для этого вы можете воспользоваться командой Опции → Мансардное окно (будет вызвано окно с настройками активного окна) или же щелкнув правой кнопкой мыши на пиктограмме активной кнопки в группе кнопок для построения мансардных окон.

Список редактируемых параметров для всех мансардных окон одинаков, хотя самих окон множество (см. рис. 1.44). Окно с набором этих параметров показано на примере следующего окна (рис. 2.49).

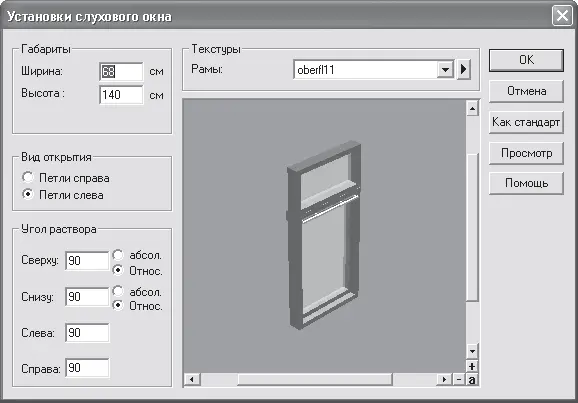

Рис. 2.49. Настройки мансардного окна

В области Габариты задаются габаритные размеры (ширина и высота) мансардного окна. Область Вид открытия предназначена для установки способа открытия окна (размещение петель выбирается с помощью положений переключателя: Петли справа или Петли слева). В области Угол раствора вы можете указать предельный угол, на который будет открываться данное окно, а в раскрывающемся списке Рамы выбрать текстуру для рамы окна.

Настройки для любых других типов окон (рис. 2.50) полностью идентичны.

Рис. 2.50. Мансардные окна

Не забывайте, что, если вы желаете, чтобы сделанные настройки сохранились до следующего вызова команды, необходимо воспользоваться кнопкой Как стандарт справа в окне настроек.

Среди настроек прочих объектов, заслуживающих внимания, можно выделить колонны – архитектурные элементы, которые вы можете размещать как внутри, так и снаружи проектируемого здания. Чтобы получить доступ к окну настроек текущей команды для создания колонн, можете воспользоваться командой меню Опции → Опоры. Как и для большинства однотипных объектов в программе, окна настроек разных колонн в принципе одинаковы (рис. 2.51), отличаются лишь отдельные параметры.
