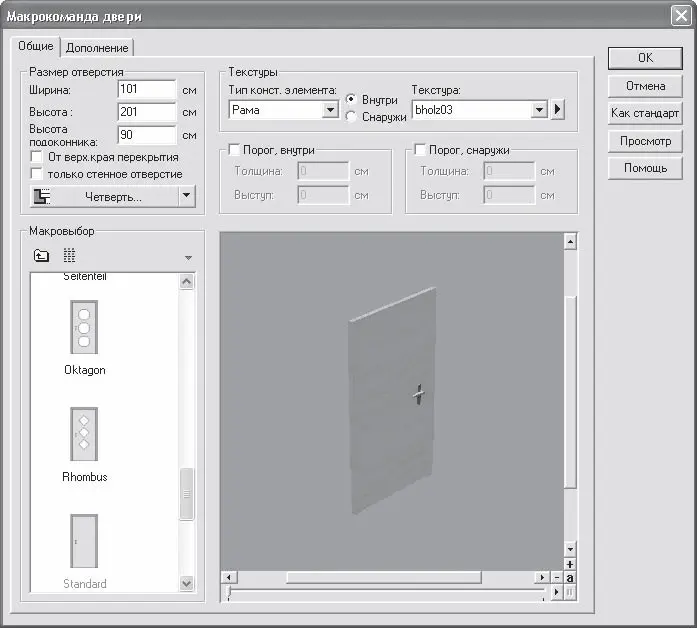

Рис. 2.22. Окно Макрокоманда двери

Это окно содержит две вкладки: Общие и Дополнение.

На первой вкладке в области Макровыбор представлен список с изображениями всевозможных типов дверей (рис. 2.23). Щелкая кнопкой мыши на том или ином элементе списка, вы активируете настройки соответствующего типа дверей, а в окне предварительного просмотра отображается трехмерная модель выбранной двери.

Рис. 2.23. Некоторые типы дверей, которые можно создать с помощью команды TurMakro

Габаритные размеры двери (если быть точнее, то дверного отверстия) задаются в области Размер отверстия. Флажок только стенное отверстие позволяет оставить в плане и трехмерной модели только отверстие под дверь (когда флажок установлен, в окне трехмерного представления пусто).

Область Текстуры служит для задания текстур или цвета выбранной двери. В программе существует очень удобная возможность присвоения совершенно разных текстур различным частям одной и той же двери. К примеру, для рамы вы можете установить текстуру дерева, а для самой двери – металла или дерева другой структуры. Выбор элемента, в котором изменяется или которому присваивается текстура, осуществляется с помощью раскрывающегося списка Тип конст. элемента. Для любого типа дверей вы можете присвоить текстуру следующим элементам:

• Рама;

• Переплет створки;

• Начинка створки;

• Перекладина;

• Порог;

• Фаски.

После выбора какого-либо элемента в данном раскрывающемся списке в другом раскрывающемся списке Текстура отображается перечень текстур, которые можно присвоить данному элементу. Активный элемент списка отвечает текущей текстуре. Более того, предусмотрена возможность установки различных текстур для внутренней и внешней сторон двери (посредством использования переключателя с его положениями Внутри и Снаружи). На рис. 2.24 показана одна и та же дверь, но с различными текстурными настройками отдельных элементов.

Рис. 2.24. Одна и та же дверь с различными текстурами

Внимание!

В данной версии программы ArCon при текстурировании элементов дверей есть небольшой недостаток. Текстура, присвоенная определенной части двери, например раме, автоматически присваивается этой же части двери во всех остальных дверях, представленных в списке Макровыбор.

Кроме того, на вкладке Общие с помощью флажков Порог, внутри, Порог, снаружи и соответствующих текстовых полей можно создать пороги с внутренней и наружной стороны дверей (рис. 2.25).

Рис. 2.25. Двери с порогом

На вкладке Дополнение собраны элементы управления, позволяющие проводить более тонкую настройку размеров данной двери (рис. 2.26).

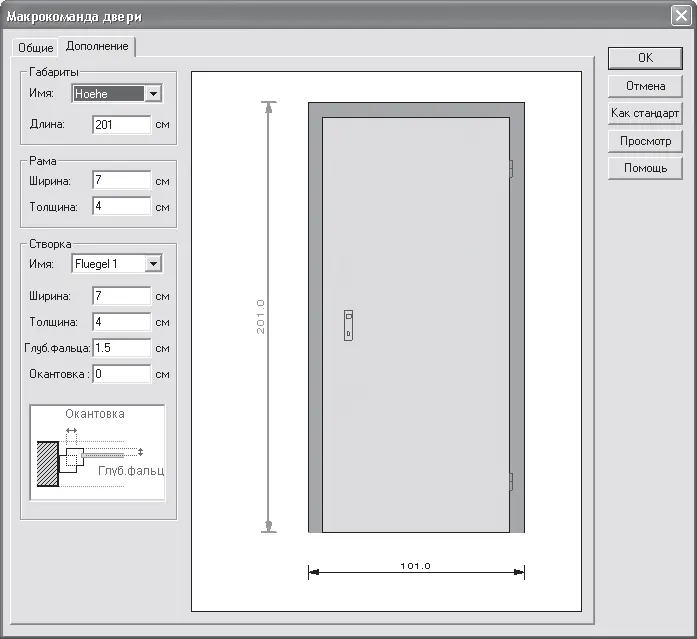

Рис. 2.26. Настройка размеров двери

В области Габариты с помощью раскрывающегося списка Имя и текстового поля Длина можно отредактировать габаритные размеры окна. В списке Имя присутствует всего две элемента: Breite (Высота) и Hoehe (Ширина). При выборе одного из этих элементов в поле Длина отображается значение соответствующего габарита, который можно изменять. Кроме того, выбранный габаритный размер подсвечивается на схематическом изображении двери справа от панелей настроек красным цветом.

В области Рама устанавливается ширина и толщина дверной рамы, а в области Створка – размеры створки двери (внизу этой панели приведено схематическое изображение, чтобы вы смогли лучше понять, какие размеры каким элементам двери отвечают).

После того как вы изменили нужные вам размеры, воспользуйтесь кнопкой Просмотр, чтобы отобразить все изменения на схеме двери.

Примечание

В большинстве окон настройки объектов присутствует кнопка Как стандарт. Она позволяет установить текущие настройки объекта в качестве стандартных. В этом случае при всех последующих вызовах команды создания объекта или окна с его настройками (даже в последующих сеансах работы с программой) установленные вами параметры (размеры, материалы, текстуры) будут считаться установленными по умолчанию.

Все описанное ранее касалось лишь одной макрокоманды для построения дверей из большого множества команд, предоставленного в программе (см. рис. 1.30). Каждая из этих команд реализует построение какого-либо специфического типа дверей и имеет собственные настройки. Каждый такой тип является, как правило, моделью какой-либо двери, поставляемой определенной фирмой, то есть реально существующей. Получить доступ к этим настройкам можно с помощью команды Опции → Двери или щелчком правой кнопки мыши на пиктограмме кнопки для построения двери. В обоих случаях не забывайте предварительно активировать нужную вам команду (в противном случае вы будете настраивать совсем другой объект).

Несмотря на большую (иногда просто огромную) разницу между дверями, создаваемыми отдельными командами, все они имеют одинаковые окна настроек, в которые просто подставляются текущие установленные для двери параметры. Типовое окно настроек для одного из представленных в программе типов дверей показано на рис. 2.27.

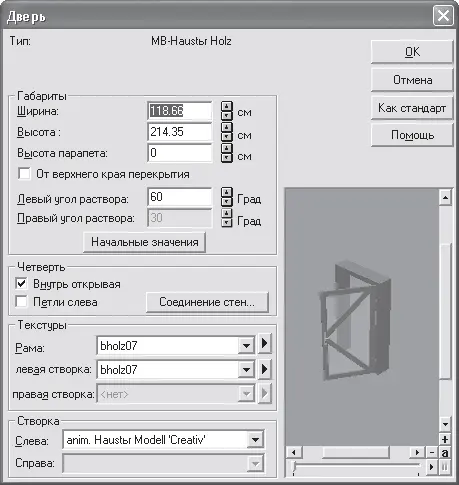

Рис. 2.27. Окно настройки параметров двери

Как и ранее, в области Габариты задаются габаритные размеры двери (изменение любого из размеров сразу же приводит к перерисовке изображения в окне предварительного просмотра). В области Четверть находятся два флажка, управляющие положением створки дверей относительно рамы и стены. Флажок Открывать внутрь в установленном состоянии указывает на то, что дверь будет открываться внутрь. Флажок Петли слева устанавливает размещение петель двери – слева или справа на раме. В области Текстуры в соответствующих раскрывающихся списках выбираются текстуры для рамы и дверной створки, а в области Створка – один из предложенных типов дверной створки. Разновидности створок отличаются для разных дверей. К примеру, для двери, настройки которой приведены на рис. 2.27, предусмотрено четыре варианта различных створок, которые выбираются из раскрывающегося списка Слева или Справа (рис. 2.28).

Рис. 2.28. Разновидности створок для определенного типа двери
