Убедитесь, что в проекте активен первый (нижний) этаж. В противном случае сделайте его активным, воспользовавшись командой Этаж → Актуальный этаж-1 Первый этаж или же выберите пункт Первый этаж в раскрывающемся списке этажей на горизонтальной панели инструментов.

Перед построением лестниц необходимо определиться, в каких комнатах первого этажа и как именно они будут располагаться. Вообще говоря, размещение лестниц определяется конкретно для каждого отдельного проекта исходя из требований строительных нормативов, архитектурных требований и желания хозяина дома. В программе ArCon вы должны учитывать также еще некоторые правила или особенности. К примеру, вы должны следить, чтобы при создании лестницы на нижнем этаже она ни в коем случае не пересекала стены верхнего этажа (такая ситуация возможна, когда планировка нижнего этажа кардинально отличается от планировки верхнего), иначе программе будет очень сложно правильно построить отверстие в перекрытии под выход из лестницы. Это означает, что при построении любых лестниц в чертеже обязательно должно быть включено отображение обоих этажей, соединяемых лестницей. В этом случае вы сможете видеть стены верхнего этажа, которые будут отображаться в бледно-серых тонах. Кроме этого, даже если лестница не пересекает стен ни нижнего, ни верхнего этажа, необходимо следить, чтобы конструкция лестницы не мешала свободному проходу по комнате, а также выходу из нее в другие помещения данного этажа. Необходимо также учитывать, что при построении круговых лестниц (команды Арочная лестница (дерево) и Арочная лестница (монолит)) они не всегда точно вписываются в контур стены, к которой прилегают. Все зависит от количества сегментов, на которые была разбита круговая стена при построении.

Кроме перечисленных, таких правил еще множество. Все они зависят от конкретного случая (конфигурации комнаты, типа лестницы и т. п.). Расположим на первом этаже две следующие лестницы.

• Прямую деревянную лестницу под южной стеной комнаты Помещение 3.

• Деревянную L-образную лестницу под северной стеной комнаты Помещение 1.

Примечание

Здесь и далее при указании названий комнат, в которых осуществляется построение лестниц, приводятся названия комнат нижнего этажа (то есть комнат, в которых та или иная лестница берет начало).

На вертикальной панели инструментов в группе команд для построения лестниц отыщите и вызовите команду Прямая лестница (дерево). После того как вы переведете указатель в область чертежа, сразу отрисуется фантом данного типа лестницы. Этот фантом представляет собой обычный прямоугольник со стрелкой посередине. Габаритные размеры прямоугольника отвечают параметрам по умолчанию для данной лестницы, а стрелка указывает направление подъема лестницы (рис. 4.1).

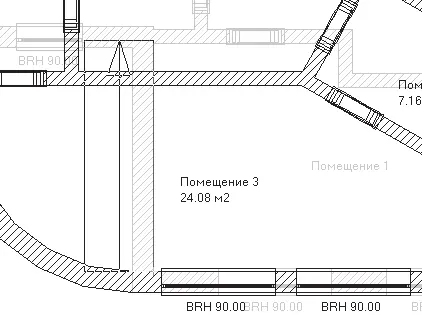

Рис. 4.1. Фантомное отображение лестницы при ее размещении на плане

Указатель мыши всегда совпадает с правым нижним углом контура лестницы, какой бы конфигурации она ни была.

Совместите указатель с точкой на плане, которая отвечает точке пересечения внутренних поверхностей двух стен: первая стена с нижнего этажа (на ней расположены два окна), вторая – стена комнаты Помещение 1 второго этажа (см. рис. 4.1). На плане вторая стена должна отображаться в серых тонах, поскольку она находится в неактивном на данный момент этаже, однако это никак не помешает вам воспользоваться привязкой к точке пересечения стен, чтобы точно позиционировать начало лестницы. Щелкните кнопкой мыши, чтобы зафиксировать первую точку лестницы.

Отведите указатель вправо, при этом фантом прямой лестницы должен растягиваться за указателем относительно первой зафиксированной точки (рис. 4.2). Растяните лестницу приблизительно до середины правого окна на стене комнаты нижнего этажа и вновь щелкните кнопкой мыши, чтобы зафиксировать вторую характерную точку данного типа лестниц.

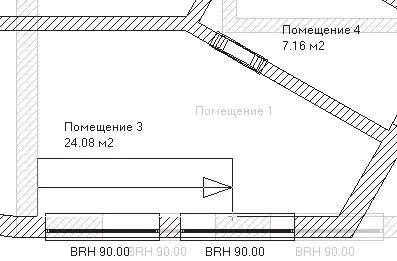

Рис. 4.2. Фиксация второй характерной точки прямой лестницы

Теперь постепенно отводите указатель мыши вверх. Это позволит вам задать ширину лестницы. Когда вы достигнете требуемой ширины, еще раз щелкните кнопкой мыши.

Примечание

В любой момент вы можете прервать построение лестницы, нажав клавишу Esc. При этом заканчивается лишь построение текущей лестницы, но вы все еще будете находиться в режиме построения лестницы.

После указания всех габаритных точек прямой лестницы автоматически появляется окно с настройками создаваемого объекта (рис. 4.3), в котором вы можете более точно отредактировать размеры, а также настроить различные другие параметры.

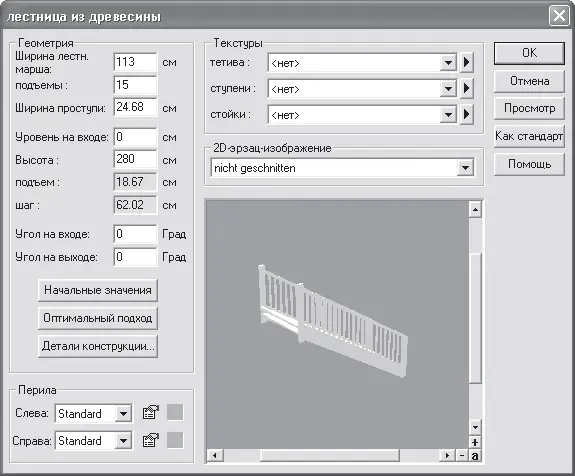

Рис. 4.3. Окно настроек создаваемой лестницы

В области Геометрия данного окна задаются всевозможные геометрические параметры лестницы: ширина лестничного марша, ширина поступи, высота лестницы и пр. В большинстве случаев вам не нужно ничего изменять, если вы правильно все задали при указании характерных точек. Однако в этой области вы можете воспользоваться дополнительными настройками, а именно возможностью задания угла размещения ступени на входе или выходе с лестницы (поля Угол на входе и Угол на выходе). По умолчанию крайние ступени размещены строго перпендикулярно к оси лестницы (к линии подъема). Изменив один из углов, вы слегка модифицируете конфигурацию входа или выхода с лестницы (рис. 4.4).

Рис. 4.4. Изменение угла входа на лестницу

С помощью кнопки Детали конструкции вы можете вызвать небольшое окно, в котором задаются размеры ступени лестницы (рис. 4.5). Не советую ничего менять в этих размерах, поскольку система всегда оптимально подбирает их сама.

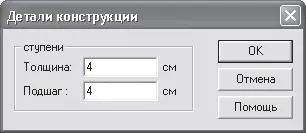

Рис. 4.5. Редактирование размеров ступени лестницы

В области Перила в раскрывающихся списках Слева и Справа выбирается тип перил создаваемой лестницы.

• Kein (Без перил) – из текущей лестницы убираются соответствующие перила (левые или правые).

• Standard (Стандартные) – обычные перила.

• Erweitert (Перила усовершенствованной конструкции) – в лестнице создаются перила более замысловатой и изящной формы.

Кроме того, возле каждого из раскрывающихся списков (Слева и Справа) находятся две небольшие кнопки. Первая из них – Eigenschaften (Окно свойств) – открывает доступ к окну детальной настройки формы перил лестницы (рис. 4.6). Это окно практически ничем не отличается от окна настройки произвольных перил, создаваемых с помощью команды Установить перила. Здесь вы можете выбрать тип перил в списке Каталог, настроить внешний вид креплений, стоек, поручней и пр.
