Речь в данном подразделе пойдет не о разработке новых лестниц, о чем мы поговорим чуть позже, а о создании лестниц в проекте, то есть выборе необходимого типа лестницы из имеющихся в библиотеке, определении ее параметров и вставке в нужное место проектируемого сооружения.

Для вставки лестницы выполните следующие действия.

1. Щелкните на кнопке Stair (Лестница)

палитры инструментов.

2. Щелчком на кнопке Settings Dialog (Окно настроек)

информационной палитры откройте окно параметров лестниц.

3. В библиотеке стандартных элементов ArchiCAD выберите необходимый тип лестницы и установите ее параметры.

4. Закройте окно настроек лестницы щелчком на кнопке OK.

5. Переместите указатель мыши к точке вставки лестницы и щелкните кнопкой мыши. Лестница построена.

Выделите вставленную лестницу. Как и на всех других объектах, при выделении на лестнице появляются характеристические точки, с помощью которых можно редактировать ее геометрические размеры. Кроме черных точек, на плане лестницы можно увидеть и розовые ромбики, с которыми мы уже встречались при рассмотрении окончаний стен. При помощи этих элементов управления можно изменять длину заложения, ширину и длину маршей лестницы, угол их подъема и т. д. Однако при всей простоте этого метода редактирования его категорически не рекомендуется применять на практике. Почему? Если вы попробуете таким образом изменить созданную вами лестницу и после каждого изменения будете смотреть на получившийся результат в трехмерном виде, то сможете заметить, что достаточно часто лестница выглядит странно. Слишком широкие (узкие) марши, слишком высокие (низкие) ступеньки, неестественный угол подъема, а порой ArchiCAD может и совсем отказаться отрисовывать «отредактированную» лестницу, выведя окно с предупреждением.

Лестница, в отличие от тех же окончаний стен, – объект, непосредственно связанный с движениями человека. При ходьбе по ней человек не должен семенить или сильно поднимать ногу, чтобы поставить ее на следующую ступеньку. Он не должен нагибаться или тянуться вверх для того, чтобы достать до перил. Нельзя заставлять человека спускаться вниз спиной вперед или карабкаться по лестнице с первого до последнего этажа без отдыха. Все это говорит о том, что проектирование лестниц должно подчиняться особым правилам и параметры лестниц должны быть определенным образом связаны между собой. В чем состоят эти правила и как связаны параметры лестниц, вы узнаете, познакомившись с инструментом проектирования собственной лестницы.

Как уже упоминалось выше, ArchiCAD имеет в своем составе инструмент, предназначенный для создания новых лестниц. Вызывается этот инструмент кнопкой выбора действия над текущим объектом

расположенной в области Preview and Positioning (Просмотр и расположение) окна параметров лестниц. Если текущим объектом является одна из стандартных лестниц библиотеки ArchiCAD, то после щелчка на этой кнопке в открывающемся меню находится одна команда – Create New Stair (Создать новую лестницу). Активизация этой команды открывает окно выбора типа проектируемой конструкции (рис. 5.14).

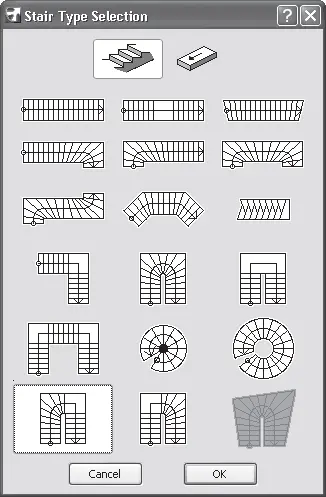

Рис. 5.14. Окно выбора типа лестницы

В верхней части окна расположены кнопки выбора конструкции. Щелчок на кнопке

которая активна по умолчанию, отображает имеющиеся в библиотеке варианты лестниц, а кнопка

предназначена для выбора в качестве объекта проектирования пандусов – пологих подъемов/спусков, соединяющих два разновысоких уровня без использования ступеней.

После выбора необходимого типа конструкции (для примера выбран тип лестницы, выделенный на рис. 5.14) и щелчка на кнопке OK открывается диалоговое окно с настройками проектируемой лестницы (рис. 5.15).

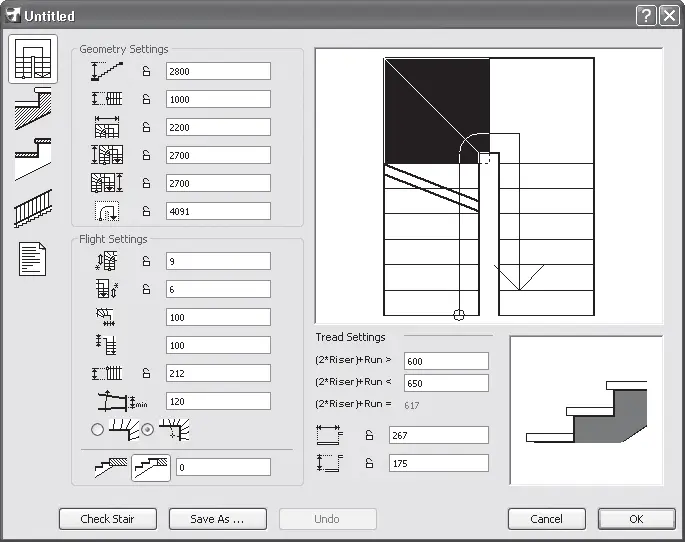

Рис. 5.15. Параметры проектируемой лестницы

В левой части этого окна в вертикальном ряду расположены пять кнопок:

• Geometry and Flight Settings (Параметры разбивки лестницы)

• Structure and Landing Settings (Конструкция лестницы)

• Tread Settings (Параметры ступеней)

• Railing Settings (Параметры перил)

• Listing Settings (Представление в смете)

При щелчке на любой из них появляются соответствующие настройки.

Параметры лестницы сгруппированы в нескольких областях. В правом верхнем углу расположено окно просмотра и редактирования плана лестницы, слева от которого находятся ее геометрические параметры. Под окном просмотра и редактирования плана лестницы размещено окно просмотра профиля ступеней, слева от которого расположены текстовые поля для ввода параметров ступеней, с рассмотрения которых мы и начнем проектирование лестницы.

Соотношение высоты, на которую поднимается человек при одном шаге, и расстояния, на которое он при этом продвигается, называется уклоном лестницы, и для комфортного передвижения человека по лестнице это соотношение должно находиться в пределах 1:2–1:0,75. Эти значения определяются высотой ступени (подступенком) и ее шириной (проступью). На рис. 5.15 данные значения, находящиеся в полях Riser height (Высота ступени)

и Thread length (Ширина ступени)

области Tread Settings (Параметры ступени), равны 175 и 267, что дает соотношение между ними 1:1,52, которое прекрасно вписывается в пределы комфортного уклона.

Однако указанное соотношение необходимо выдерживать при определенных размерах подступенка и проступи. Сумма удвоенной высоты подступенка и ширины проступи является еще одним параметром, значение которого должно находиться в пределах длины среднего шага человека. Эта величина считается равной 630 ± 30 мм, то есть должна находиться в пределах 600–660 мм.

Указанный диапазон задается в полях (2*Riser)+Run > и (2*Riser)+Run <. В поле (2*Riser)+Run = высвечивается величина 617, которая недоступна для редактирования. Это текущее значение суммы удвоенной величины подступенка и ширины проступи (175 x 2 + 267 = 617), которое является вычисляемой величиной.
