Откуда взялись текущие значения параметров ступени?

Переходим к области Geometry Settings (Геометрические параметры). Верхнее поле Total rise height (Общая высота марша), помеченное значком

определяет высоту, на которую осуществляется подъем, то есть в данном случае высоту между этажами. В примере эта высота равна 2800 мм. А теперь разделим общую высоту на величину подступенка (2800 / 175 = 16) и посчитаем количество ступеней, точнее, количество сегментов линии, проходящей по плану лестницы. Получим также 16.

Попробуйте изменить высоту подъема лестницы, например, на значение 3300. Вы увидите, как изменятся значения рассмотренных выше параметров ступеней. Возможно, изменится и количество ступеней.

Теперь вы поняли, что при проектировании лестниц их параметры нельзя назначать произвольно, они связаны между собой так, что при изменении одного из параметров другие будут меняться в соответствии с их зависимостью друг от друга.

Возникает вопрос: если при изменении значения одного из параметров другие изменяются хоть и по определенным законам, но все же иногда достаточно неожиданно для проектировщика, то получается, что параметрами лестниц нельзя управлять? Можно. Для этого существует механизм блокировки значения установленных параметров. Рядом с каждым полем расположена кнопка, имеющая вид открытого замка

При щелчке на этой кнопке она изменит свой вид на запертый замок

Это означает, что установленные в данном поле параметры автоматически изменять нельзя. Таким образом проектировщик может запретить программе изменять параметры, которые должны оставаться неизменными.

Однако нельзя бездумно блокировать параметры. Если вы захотите заставить программу построить лестницу для подъема на высоту 2 м, используя 5 ступеней, высота каждой из которых 20 см, то программа выдаст сообщение о невозможности такого построения (рис. 5.16).

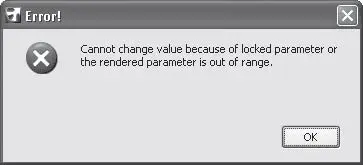

Рис. 5.16. Сообщение о невозможности построить объект

Если вы в процессе проектирования лестницы получили сообщение Cannot change value because of locked parameter or the rendered parameter is out of range (Невозможно изменить значение величины, потому что блокированный или созданный при визуализации параметр находится вне допустимого диапазона), найдите и разблокируйте параметр, мешающий правильному расчету, или не изменяйте редактируемую величину в недопустимых пределах.

Поскольку мы выбрали проектирование лестницы с забежными ступенями, то несколько слов об этом термине. Так называются лестницы, у которых поворотная часть выполнена без использования лестничной площадки. В таких случаях форма ступеней, находящихся на поворотной части, должна отличаться от прямоугольной для обеспечения поворота. Ступени с измененной формой, находящиеся на поворотном участке лестницы, называются забежными.

В выбранном нами типе лестницы первый ее поворот на 90° осуществляется с помощью забежных ступеней, а второй – с помощью лестничной площадки.

Установите общую высоту марша равной 3300 и защитите ее от автоматического изменения, щелкнув на кнопке

Установите переключатель способа проектирования забежных ступеней в положение Normal winder (Обычный), что соответствует значку

Щелкните на кнопке

Этим вы выберете способ смыкания лестничного марша с площадкой, при котором уровень последней ступени совпадает с уровнем площадки. При этом способе программа добавит эту ступень к рассчитанному количеству ступеней. В текстовом поле, расположенном справа от кнопки, можно установить ширину этой ступени. Альтернативный способ, при котором уровень последней ступени ниже уровня площадки, можно выбрать кнопкой

Теперь рассмотрим остальные параметры.

Область Geometry Settings (Геометрические параметры) включает в себя следующие параметры.

• Flight width (Ширина марша)

– ширина лестничного марша. Строительными нормативами предусмотрена минимальная ширина лестничного марша, равная 900 мм. Это сделано для того, чтобы люди, движущиеся по лестнице во встречных направлениях, могли разойтись, а также чтобы была возможность передвигать по лестнице громоздкие предметы, например мебель. Установите ширину марша равной 1000 и заблокируйте ее, щелкнув на кнопке

• Total width (Общая ширина)

– для оборотных лестниц, марш которых состоит из двух частей, расположенных во встречных направлениях, данная величина равна удвоенной ширине марша плюс расстояние между маршами, которое должно быть не менее 100 мм. Установите общую ширину лестницы равной 2150 и заблокируйте ее.

• Lower part length (Длина нижней части)

– длина нижней части лестничного марша. Установите ее равной 4000.

• Upper part length (Длина верхней части)

– длина верхней части лестничного марша. Установите ее равной 4000.

• Length of the walking line (Длина линии подъема)

– общая длина линии подъема лестничного марша. Линия подъема лестничного марша – это линия, сегменты которой, отсекаемые краями ступеней, имеют равную длину.

Область Flight Settings (Параметры марша) содержит следующие параметры:

• Number of risers of the lower side (Количество ступеней нижнего марша)

• Number of risers of the upper part (Количество ступеней верхнего марша)

• Lower offset of the landing (Смещение площадки к нижнему маршу)

• Upper offset of the landing (Смещение площадки к верхнему маршу)

• Offset of the walking line (Смещение линии подъема)

– расстояние линии подъема от внутреннего края лестницы.

• Narrowest tread along the inside (Минимальная ширина забежной ступени)

При проектировании можно изменить количество забежных ступеней, а также закругление внешних углов лестничной площадки и положение линии разрыва. Это делается в окне просмотра и редактирования плана лестницы.

Для превращения обычной ступени в забежную нужно переместить указатель мыши в окне просмотра и редактирования плана лестницы на обычную ступень так, чтобы он принял форму
