– отступ стоек от начала или конца ограждения;

•

– расстояние стоек от ограждения. Слева от этого параметра находятся кнопки, с помощью которых определяется сторона расположения стоек: снаружи лестницы или на ступенях.

При установке флажка Snap to Corner (Привязать к углу) в каждом углу лестницы будет находиться стойка. Флажок недоступен при отсутствии стоек или выборе способа расстановки стоек на каждой ступени.

Задайте тип ограждения и установите необходимые параметры.

В последнем окне, вызываемом щелчком на кнопке Listing Settings (Представление в смете)

находится список параметров представления лестницы в спецификациях и сметах. Желательно не изменять параметры, установленные в этом окне.

Итак, вы спроектировали собственную лестницу. Проверьте правильность выбранных параметров, щелкнув на кнопке Сheck Stair (Проверить лестницу), расположенной в левом нижнем углу диалогового окна настройки параметров лестницы (см. рис. 5.15). Если появится сообщение The Stair is OK (Все нормально), то сохраните спроектированный объект с помощью кнопки Save As (Сохранить как) в библиотеке объектов ArchiCAD.

Теперь спроектированная лестница будет находиться в библиотеке лестниц. При необходимости изменить какие-либо ее параметры или создать другую лестницу на основе этой вы можете щелчком на кнопке

вызвать меню, в котором появится пункт Edit this Stair (Редактировать эту лестницу). При выполнении этого пункта выбранная лестница откроется для редактирования.

Примечание

Пункт редактирования параметров лестниц недоступен при выборе стандартных лестниц библиотеки объектов.

Хотя источники света являются такими же объектами библиотеки ArchiCAD, как и рассмотренные выше, они тем не менее вынесены в отдельную ветвь и вы не получите к ним доступа, используя инструмент Object (Объект). Дело в том, что основное их отличие от других объектов – это возможность излучения света различной интенсивности, поэтому размещение источников света приводит к изменению проектируемого объекта не только за счет наличия или отсутствия самих источников, но и за счет изменения внешнего вида других объектов, находящихся в зоне действия света.

Для вставки в проект источников света используется инструмент Lamp (Источник света)

расположенный в разделе More (Прочее) палитры инструментов. При щелчке на данном инструменте на информационной палитре появляются его настройки (рис. 5.21).

Рис. 5.21. Настройки источников света на информационной палитре

Щелчок на кнопке Settings Dialog (Окно настроек)

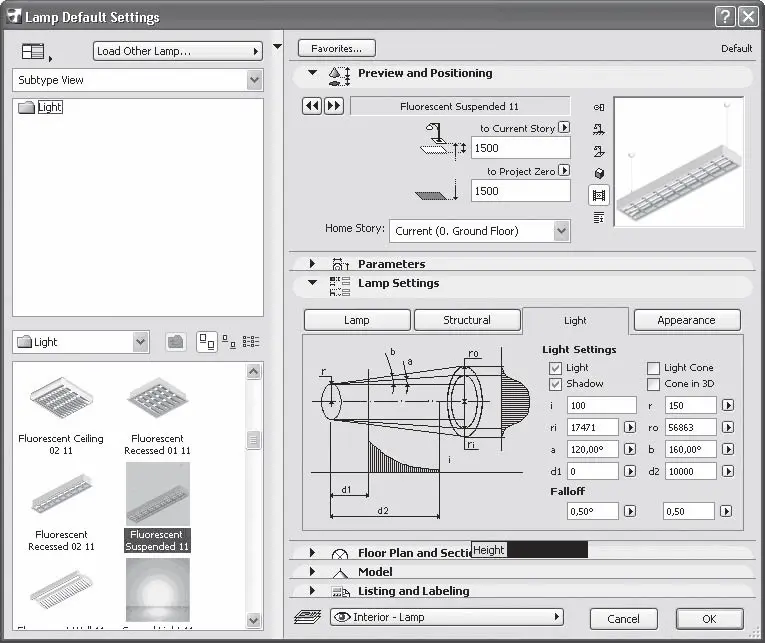

открывается окно Lamp Default Settings (Параметры источников света по умолчанию) (рис. 5.22).

Рис. 5.22. Окно настроек светильников

Это окно практически ничем не отличается от окон параметров других объектов. Основное отличие – наличие в области Parameters (Параметры) ползунка Light Intensity (Интенсивность излучения). С помощью ползунка или прямым вводом значения в расположенное справа от него поле можно изменять яркость источника света. При двойном щелчке на поле Color (Цвет) появится палитра выбора цвета, излучаемого источником, а кнопки

и

позволят включать или отключать источник света.

Совет

Используйте эти возможности для определения условий внутреннего и наружного освещения. Включением, отключением, регулированием яркости и изменением места расположения источников света можно добиться наиболее эффектного и эффективного освещения проектируемого объекта в различных режимах его эксплуатации.

Практически все параметры источников света вам уже знакомы. В специфичном для источников освещения разделе Light Settings (Параметры источников света) области Parameters (Параметры) можно установить внутренние и внешние углы и радиусы рассеяния светового конуса, определить видимость светового конуса при создании фотореалистичного изображения проектируемого объекта и задать значения некоторых других параметров источника света в зависимости от его типа. При выборе светильников в диалоговом окне появляется область Lamp Settings (Параметры светильника) (см. рис. 5.22), в которой для изменения вышеуказанных параметров, в том числе и конструкционных, используется простой и понятный интерфейс.

До сих пор мы сознательно не называли источники света светильниками, поскольку под светильником обычно понимается какое-то физическое тело, излучающее свет, а в ArchiCAD имеются объекты, излучающие свет, но не имеющие тел. Найдите в библиотеке такие объекты, как General Light 11 (Общее освещение), Light Cone Up 11 (Свет, восходящий снизу), Light Cone Down 11 (Свет, падающий сверху) или Spot Light 11 (Световое пятно). Эти объекты помогают создать дополнительные эффекты освещения. Такие эффекты встречаются в реальной жизни, когда мы видим свет, создаваемый источником, который находится вне поля нашего зрения.

Что касается светильников, то находящиеся в библиотеке несколько десятков их типов, от настольных ламп до уличных фонарей, помогут вам на первых порах осветить интерьер и место расположения проектируемого здания.

О предметах интерьера можно говорить много, а можно не упоминать вовсе. Много потому, что их количество в библиотеке ArchiCAD исчисляется десятками, а не упоминать совсем – потому что вы уже вооружены знаниями и навыками работы с библиотекой объектов и легко найдете, выберете, настроите параметры и вставите в свой проект любой необходимый вам объект.

Возможно, не все хорошо знают английский язык, поэтому перечислю основные подразделы библиотеки, чтобы облегчить вам поиск нужных объектов.

Активизируйте библиотеку объектов щелчком на кнопке Object (Объект) палитры инструментов и установите отображение структуры библиотеки элементов в режим Subtype View (По типам объектов). Предметы интерьера располагаются в двух папках – Equipment Element (Элемент оборудования) и Furnishing (Обстановка), которые, в свою очередь, находятся в папке Model Element (Элемент модели).
