Если установлены флажки возле значков стены и колонны в области Wall & Column Subtraction (Вычитание стен и колонн) и если площадь оснований этих объектов превышает заданную в полях If larger then (Если больше, чем), то часть этой площади или площадь целиком будет вычитаться из площади зоны, в которой находятся эти объекты. Какая именно часть (в процентах) будет вычитаться, определяется в полях Subtract (Вычесть).

В области Area reduction under low сeiling (Вычитание площади, находящейся под потолком) устанавливаются параметры изменения площади зоны, находящейся под низкими потолками. В двух полях If lower then (Если ниже, чем) устанавливаются граничные значения высоты потолка. В соответствующих полях Subtract (Вычесть) вводятся процентные величины находящейся под потолком площади, на которые будет уменьшаться общая площадь зоны.

Теперь, когда рассмотрены принципы расчета площади зоны, вернемся к полям области Area Calculation (Вычисление площади).

В поле Measured Net Area (Чистая измеренная площадь) отображается общая площадь зоны Measured Gross Area (Общая измеренная площадь) за вычетом суммарной площади объектов или их частей, попавших в пределы общей площади. Даже в том случае, когда в пределах зоны нет объектов. Это возможно, если контур зоны образован линиями, проходящими по наружным граням стен или по их средней линии (рис. 6.6).

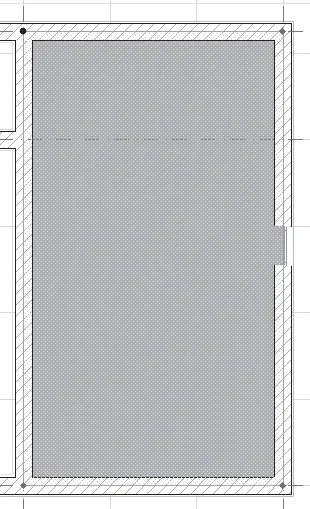

Рис. 6.6. Контур зоны, проходящий по средней линии стены

Примечание

Могут быть и более сложные случаи, поскольку положение базовой линии, в том числе со смещением относительно стандартного положения, определяет пользователь.

В разделе Area Subtraction (Вычитаемая площадь), который находится в правой части области, расположены четыре поля, помеченных значками стены, колонны, заштрихованного контура и разреза крыши. Если в списке Relation to Zones (Отношение к зонам) области Listing and Labeling (Сметы и выноски) окна настроек стен и колонн, находящихся в пределах зоны, были выбраны пункты Vertical Zone Boundary (Вертикальная граница зоны) или Reduce Zone Area Only (Исключить только площадь), то в соответствующих полях будет отображена площадь этих объектов, исключаемая из общей площади зоны.

В третьем поле показывается площадь произвольно определенных пользователем областей, которые по каким-либо причинам должны быть исключены из площади зоны.

В четвертом поле отображается площадь зоны, находящаяся под низкими потолками.

В поле Remaining Area (Оставшаяся площадь) выводится остаток полезной площади зоны, получившийся после вычета всех указанных площадей. Если есть необходимость уменьшить и эту площадь, то рядом находится флажок Reduce by (Уменьшить на). Его нужно установить и задать в находящемся справа поле количество процентов, на которое необходимо уменьшить Remaining Area (Оставшаяся площадь).

Получившийся окончательный результат отображается в поле Calculated Area (Вычисленная площадь).

Примечание

В отличие от установки значений остальных параметров, задание значения Reduce by (Уменьшить на) не приведет к немедленному пересчету и изменению значения поля Calculated Area (Вычисленная площадь). Для выполнения этой операции необходимо после закрытия окна Zone Default Settings (Установка параметров зоны по умолчанию) (щелкнув на кнопке OK) выбрать нужные зоны и выполнить команду Design → Update Zones (Проектирование → Обновить зоны). В открывшемся окне необходимо щелкнуть на кнопке Update Selected Zones (Обновить выбранные зоны) или Update All Zones (Обновить все зоны).

Построение зон производится с помощью одного из трех методов, активизируемых кнопками, расположенными на информационной палитре и в окне настройки параметров зон.

Кнопка Manual (Вручную)

предназначена для создания произвольного контура зоны. Щелчок на ней активизирует инструмент построения полилинии, ограничивающей контур зоны. Если последний щелчок кнопкой мыши совершен не в начальной точке контура, то созданный контур будет замкнут автоматически. После завершения построения контура щелчком кнопки мыши определяется место расположения паспорта зоны.

Поскольку обычно зоны создаются для выделения помещений проекта, то более удобными являются методы, основанные на автоматическом выделении зон по замкнутым контурам стен или двумерных объектов (линий, полилиний и окружностей).

Примечание

Для использования двумерных объектов в качестве границ при автоматическом построении зон должен быть установлен флажок Zone Boundary (Граница зоны), находящийся в области General Settings (Общие настройки) диалогового окна установки параметров двумерного элемента.

Существует два метода автоматического выделения зон, которые можно активизировать с помощью следующих кнопок:

•

– определяет зону по замкнутому контуру, образованному гранями стен или двумерными объектами;

• Reference Line (По базовой линии)

– определяет зону по замкнутому контуру, образованному базовыми линиями стен или двумерными объектами. При выборе этого способа построения зоны становится доступным элемент управления Zone Polygon (Контур зоны), причем на информационной палитре он имеет вид раскрывающегося списка, а в окне настроек параметров зон – вид переключателя, имеющего два положения. В обоих случаях при выборе значения Net (Точно) границами зоны на плане при ее выделении будут являться внутренние грани стен, а при выборе значения Gross (Грубо) граница выделенной зоны пройдет по базовым линиям стен.

Примечание

Дверные и оконные проемы не считаются разрывами стены.

Различия в построении зон последними двумя методами хорошо заметны при щелчке кнопкой мыши на свободном месте рабочего поля, то есть вне замкнутого контура. В этом случае программа попытается найти ближайший замкнутый контур, находящийся на горизонтальной или вертикальной линии, исходящей из точки щелчка. Если такой контур будет найден, появится окно с предупреждением A Zone outside of the clicked point has been identified. Accept it anyway? (Найден контур, внешний по отношению к точке щелчка. Использовать его в качестве зоны?) (рис. 6.7).

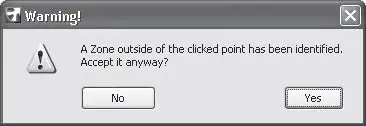

Рис. 6.7. Предупреждение о найденном внешнем контуре

Если щелкнуть на кнопке OK, то будет создана зона для найденного контура, причем в отличие от метода Reference Line (По базовой линии) для метода Inner Edge (По внутренним границам) замкнутым контуром считается и отдельно стоящая стена или незамкнутый контур стен. В этом случае контуром зоны считается граница стен(ы), соответственно площадью зоны будет площадь сечения стен(ы).
