Вкладка открытия и сохранения файлов Open and Save диалогового окна Options показана на рис. 3.5.

Рис. 3.5.Диалоговое окно настройки параметров открытия и сохранения файлов

На ней осуществляется настройка следующих параметров.

• В области File Save – параметры сохранения файлов:

· в списке Save As: устанавливается сохранение файлов в заданном формате;

· кнопка Thumbnail Preview Setings… загружает одноименное диалоговое окно (рис. 3.6), осуществляющее настройку образцов для просмотра. Флажком Save a thumbnail preview image назначается создание образца для просмотра. Флажком Generate Sheet, Sheet View and Model View Thumbnails – создание образцов листов и видов листа/модели. Ниже расположенная линейка регулирует Perfomance – производительность и Accuracy – точность;

· в поле Incremental save percentage определяется процент для быстрых сохранений.

• В области File Safety Precautions определяются меры предосторожности при сохранении:

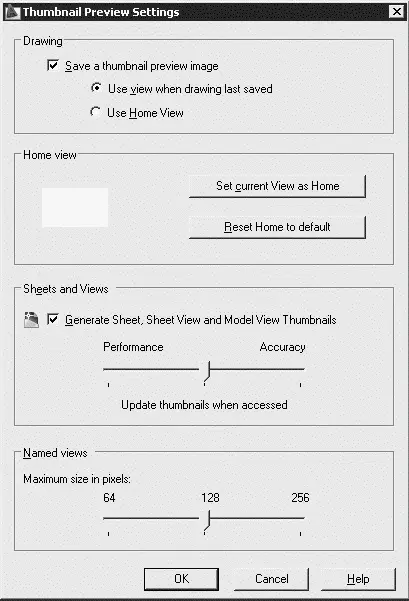

Рис. 3.6.Диалоговое окно настройки образцов для просмотра

· Automatic save – включение функции автоматического сохранения файла;

· Minutes between saves – определение интервала между сохранениями в минутах;

· Create backup copy with each save – обеспечение создания резервных копий;

· Full-time CRC validation – осуществление постоянной проверки контрольной суммы;

· Maintain a log file – ведение файла журнала;

· File extension for temporary files – определение расширения для временных файлов;

· кнопка Security Options… – загрузка одноименного диалогового окна, предназначенного для определения параметров безопасности, в котором можно задать пароль для открытия текущего чертежа или цифровую подпись;

· Display digital signature information – отображение информации о цифровой подписи.

• В области File Open: Number of recently-used files – определяется количество последних файлов, указываемых в падающем меню, Display full path in title – назначаются полные пути в заголовках.

• В области External References (Xrefs) определяются следующие параметры внешних ссылок:

· в списке Demand load Xrefs: – управление подгрузкой файлов внешних ссылок. Выбирается одно из значений: Disabled – запрещено, Enabled – разрешено или Enabled with copy – разрешено с копированием;

· Retain changes to Xref layers – сохранение изменений слоев ссылок;

· Allow other users to Refedit current drawing – разрешение редактирования рисунка как ссылки.

• В области ObjectARX Applications определяются следующие параметры приложений:

· в списке подгрузки приложений Demand load ObjectARX apps: устанавливается один из режимов: Disable load on demand – отключение загрузки по запросу, Custom object detect – обнаружение сторонних объектов, Command invoke – вызов команды или Object detect and command invoke – обнаружение объектов и вызов команды;

· в списке заместителей для сторонних объектов Proxy images for custom objects: назначается один из режимов: Do not show proxy graphics – не показывать элементы, Show proxy graphics – показывать элементы или Show proxy bounding box – показывать только рамку;

· Show Proxy Information dialog box: – назначается вывод окна сведений о заместителях.

Тренинг-система

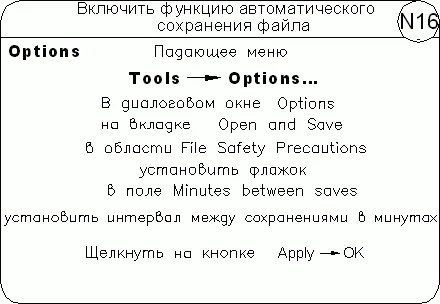

Выполните упражнение N16 из раздела 1.

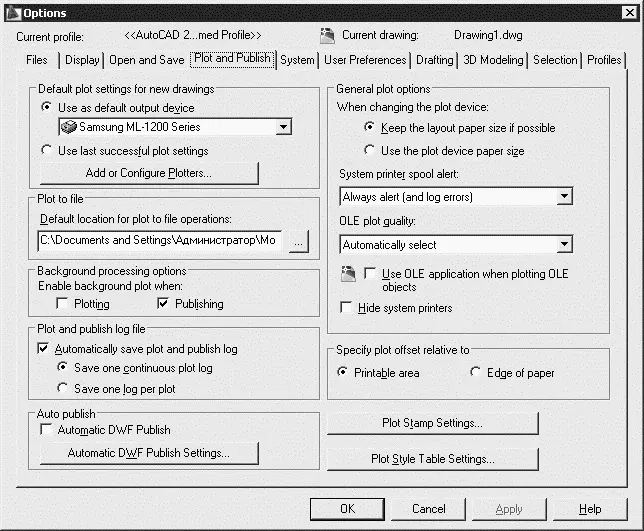

Параметры печати задаются на вкладке Plot and Publish диалогового окна Options – рис. 3.7.

Рис. 3.7.Диалоговое окно определения параметров вывода на печать

• В области Default plot settings for new drawings настраиваются параметры печати для новых чертежей по умолчанию:

· Use as default output device – устройство вывода по умолчанию;

· Use last successful plot settings – последнее успешно использованное устройство;

· кнопка Add or Configure Plotters… – добавление и настройка плоттеров.

• В области Plot to file настраивается печать в файл, то есть определяется расположение файлов чертежей по умолчанию и задается папка, в которую должны записываться файлы чертежей при печати в файл.

• В области Background processing options настраиваются параметры фоновой обработки установкой режима поддержки фонового вывода: Plotting – печать, Publishing – публикация.

• В области Plot and publish log file – назначается ведение журнала:

· Automatically save plot and publish log – вести журнал автоматически;

· Save one continuous plot log – общий файл для всех операций;

· Save one log per plot – отдельный файл для каждой операции.

• В области Auto publish – назначается автопубликация:

· Automatic DWF Publish – автоматическая публикация DWF-формата;

· кнопка Automatic DWF Publish Settings… – загрузка диалогового окна Auto Publish Options.

• В области общих параметров печати General plot options определяются следующие параметры:

· Keep the layout paper size if possible – сохранение (если возможно) размеров листа при смене устройства печати;

· Use the plot device paper size – использование размеров листа из устройства при смене устройства печати;

· в списке System printer spool alert: устанавливается режим предупреждения о буферизации;

· в списке OLE plot quality: устанавливается качество печати OLE-объектов;

· Use OLE application when plotting OLE objects – назначение печати OLE-объектов в OLE-приложениях;

· Hide system printers – запрещение показа системных принтеров.

• В области Specify plot offset relative to определяется отсчет смещения чертежа:

· Printable area – от области печати;

· Edge of paper – от края листа.

• Кнопка Plot Stamp Settings… загружает диалоговое окно Plot Stamp, позволяющее настроить параметры штемпелей чертежей.

• Кнопка Plot Style Table Settings… загружает одноименное диалоговое окно, позволяющее настроить таблицы стилей печати.

Для настройки системных параметров AutoCAD используется вкладка System диалогового окна Options – рис. 3.8.

• В области 3D Perfomance определяется производительность трехмерной графики. Кнопка Perfomance Settings загружает диалоговое окно Adaptive Degradation and Peromance Tuning, позволяющее оптимизировать параметры.

• В области Current Pointing Device выбирается текущее устройство указания, а также источник входных данных: Digitizer only – только дигитайзер, Digitizer and mouse – дигитайзер и мышь.

• В области Layout Regen Options настраивается регенерация вкладок:

· Regen when switching layouts – регенерация при переключении;

· Cache model tab and last layout – кэширование модели и последнего листа;

· Cache model tab and all layouts – кэширование модели и всех листов.

• В области dbConnect Options устанавливаются параметры подключения к базам данных:

· Store Links index in drawing file – хранить индекс связей в рисунке;

· Open tables in read-only mode – открывать таблицы только для чтения.

• В области General Options назначаются общие параметры:
