При переходе команды PLINE в режим дуг запрос меняется следующим образом:

Current line-width is 0.0000 – текущая ширина полилинии

Specify next point or [Arc/Halfwidth/Length/Undo/Width]: ARC – переход в режим построения дуг

Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second pt/Undo/Width]: – указать конечную точку дуги

Ключи команды PLINE в режиме построения дуг:

• Angle – ввести центральный угол. По умолчанию дуга отрисовывается против часовой стрелки. Если требуется отрисовка дуги по часовой стрелке, необходимо задать отрицательное значение угла;

• Center – указать центр дуги;

• Close – замкнуть дугой;

• Direction – задать направление касательной;

• Halfwidth – определить полуширину полилинии;

• Line – перейти в режим построения отрезков;

• Radius – ввести радиус дуги;

• Second pt – указать вторую точку дуги по трем точкам. Если дуга не является первым сегментом полилинии, то она начинается в конечной точке предыдущего сегмента и по умолчанию проводится по касательной к нему;

• Undo – отменить последнюю точку;

• Width – определить ширину полилинии.

Дуговые сегменты полилинии задаются любым из способов, характерных для команды формирования дуги ARC (см. соответствующий раздел данной главы). Кроме того, такие сегменты можно построить, задав радиус, центральный угол и направление хорды. Это единственный случай, когда дуга, предлагаемая по умолчанию, не строится по касательной.

Тренинг-система

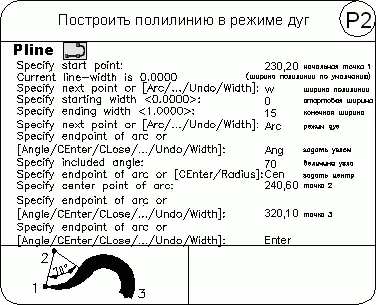

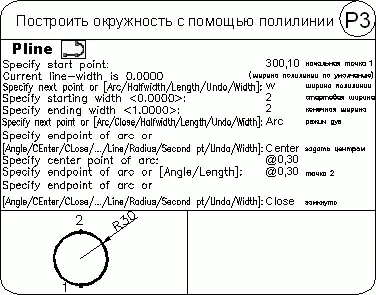

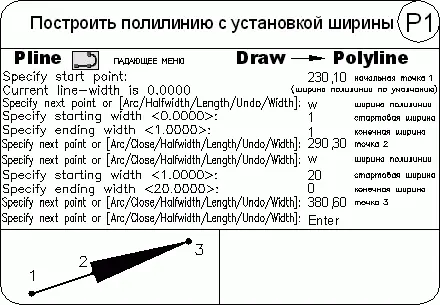

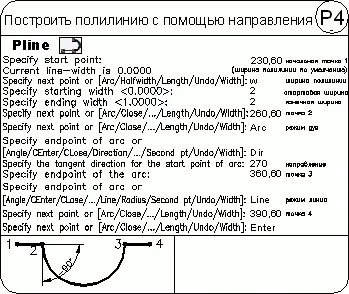

Выполните упражнения P1–P4 и тест 3 из раздела 2.

Команда POLYGON, обеспечивающая формирование правильного многоугольника , вызывается из падающего меню Draw → Polygon или щелчком на пиктограмме Polygon на панели инструментов Draw.

Многоугольники представляют собой замкнутые полилинии; они могут иметь от 3 до 1024 сторон равной длины. Многоугольник можно построить, либо вписав его в воображаемую окружность, либо описав вокруг нее, либо задав начало и конец одной из его сторон. Так как длины сторон многоугольников всегда равны, с их помощью легко строить квадраты и равносторонние треугольники.

Запросы команды POLYGON:

Enter number of sides : – указать количество сторон многоугольника

Specify center of polygon or [Edge]: – указать центр многоугольника

Enter an option [Inscribed in circle/Circumscribed about circle] : – задать ключ размещения

Specify radius of circle: – указать радиус окружности

Ключи команды POLYGON:

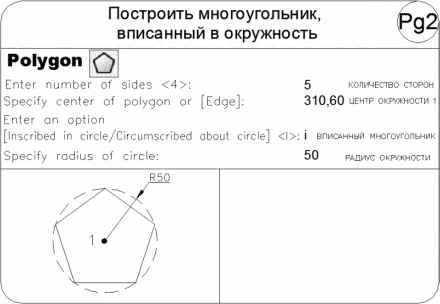

• Inscribed in circle – формирование многоугольника, вписанного в окружность. Вписанные многоугольники строятся, когда известно расстояние между центром многоугольника и его вершинами;

• Circumscribed about circle – формирование многоугольника, описанного вокруг окружности. Описанные многоугольники – когда известно расстояние между центром многоугольника и серединами его сторон. В обоих случаях это расстояние совпадает с радиусом окружности;

• Edge – указание одной стороны. При использовании этого ключа команда POLYGON выдает следующие запросы:

Specify first endpoint of edge: – указать первую точку стороны

Specify second endpoint of edge: – указать вторую конечную точку стороны

Тренинг-система

Выполните упражнения Pg1–Pg3 из раздела 2.

Команда RECTANGформирует прямоугольник по двум противоположным углам. Вызывается из падающего меню Draw → Rectangle или щелчком на пиктограмме Rectangle на панели инструментов Draw.

Запросы команды RECTANG:

Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: – указать первый угол прямоугольника

Specify other corner point or [Area/Dimensions/Rotation]: – указать противоположный угол прямоугольника

Ключи команды POLYGON:

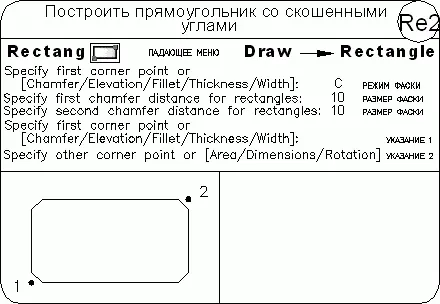

• Chamfer – формирует прямоугольник со скошенными углами;

• Elevation – задает уровень для прямоугольника;

• Fillet – формирует прямоугольник со скругленными углами;

• Thickness – формирует прямоугольник с заданной трехмерной высотой;

• Width – формирует прямоугольник с заданной шириной полилинии;

• Area – создает прямоугольник с использованием значений площади, а также значений длины или ширины. При этом программа вычисляет другой размер и завершает построение прямоугольника. Если параметр Chamfer или Fillet включен, эффекты фаски или сопряжения на углах прямоугольника включаются в площадь;

• Dimensions – построение прямоугольника по заданным значениям длины и ширины;

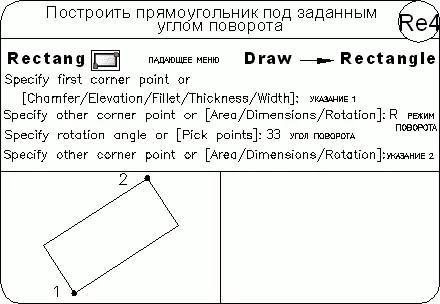

• Rotation – создает прямоугольник под заданным углом поворота.

Тренинг-система

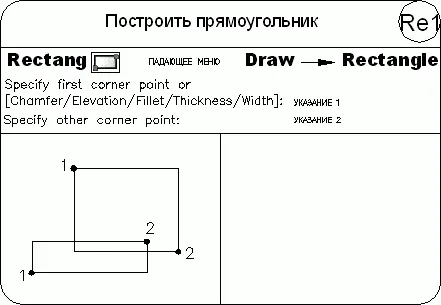

Выполните упражнения Re1–Re4 из раздела 2.

Команда SKETCHобеспечивает рисование эскиза , вызывается из командной строки.

Эскизы состоят из множества прямолинейных сегментов. Каждый сегмент представляет собой либо отдельный объект, либо отрезок полилинии. Имеется возможность задавать минимальную длину, или приращение, сегментов. Эскизное рисование используется при формировании линий неправильной формы и при снятии копий с помощью дигитайзера. Состоящие из множества маленьких линейных сегментов эскизы позволяют рисовать с достаточно высокой точностью, но при этом резко возрастает объем файла рисунка. Поэтому данное средство следует применять только в крайнем случае.

При эскизном рисовании устройство указания используется как перо. После щелчка перо «опускается» и рисует на экране; следующий щелчок приводит к «подъему» пера и прекращению рисования.

Запросы команды SKETCH:

Record increment : – указать приращение
