Sketch. Pen eXit Quit Record Erase Connect.

При эскизном рисовании рекомендуется отключать режимы ORTHO и SNAP, иначе результаты могут быть непредсказуемыми.

Тренинг-система

Выполните упражнение Sk1 из раздела 2.

Команда ARC, формирующая дугу , вызывается из падающего меню Draw → Arc или щелчком кнопки мыши на пиктограмме Arc на панели инструментов Draw (рис. 9.1).

Рис. 9.1.Команда построения дуги в падающем меню

Дуги можно строить различными способами. По умолчанию построение производится путем указания трех точек: начальной, промежуточной и конечной. Дугу можно также определить, задав центральный угол, радиус, направление или длину хорды. Хордой называется отрезок, соединяющий начало и конец дуги. По умолчанию дуга рисуется против часовой стрелки.

Запросы команды ARC:

Specify start point of arc or [Center]: – указать начальную точку дуги

Specify second point of arc or [Center/End]: – указать вторую точку дуги

Specify end point of arc: – указать конечную точку дуги

Ключи команды ARC:

• Center – точка центра дуги;

• End – конечная точка дуги;

• Angle – величина угла;

• chord Length – длина хорды;

• Direction – направление касательной;

• Radius – радиус дуги.

Существует несколько способов построения дуги при помощи команды ARC.

• 3 Points – построение дуги по трем точкам, лежащим на дуге.

• Start, Center, End – построение дуги по стартовой точке, центру и конечной точке дуги. Положительным направлением считается построение дуги против часовой стрелки.

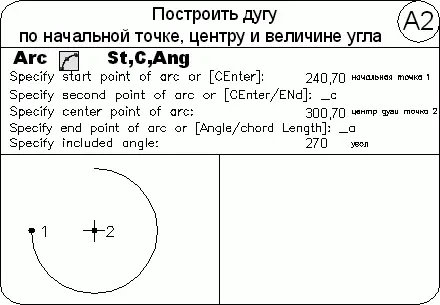

• Start, Center, Angle – построение дуги по стартовой точке, центру и углу. Положительным направлением считается построение дуги против часовой стрелки; изменить направление на противоположное можно, задав отрицательное значение угла.

• Start, Center, Length – построение дуги по стартовой точке, центру и длине хорды. Дуга строится против часовой стрелки от начальной точки, причем по умолчанию – меньшая из двух возможных (то есть дуга, которая меньше 180°). Если же вводится отрицательное значение длины хорды, будет нарисована большая дуга.

• Start, End, Angle – построение дуги по стартовой точке, конечной точке и углу. Положительным направлением считается построение дуги против часовой стрелки; изменить направление на противоположное можно, задав отрицательное значение угла.

• Start, End, Direction – построение дуги по стартовой точке, конечной точке и напрвлению – углу наклона касательной из начальной точки.

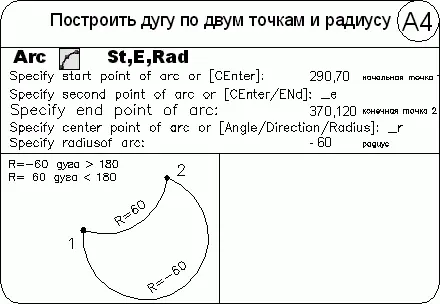

• Start, End, Radius – построение дуги по стартовой точке, конечной точке и радиусу. Строится меньшая дуга против часовой стрелки.

• Center, Start, End – построение дуги по центру, стартовой и конечной точке.

• Center, Start, Angle – построение дуги по центру, стартовой точке и углу.

• Center, Start, Length – построение дуги по центру, стартовой точке и длине хорды.

• Continue – построение дуги как продолжения предшествующей линии или дуги. При этом начальной точкой дуги и ее начальным направлением станут соответственно конечная точка и конечное направление последней созданной дуги или последнего созданного отрезка. Такой способ особенно удобен для построения дуги, касательной к заданному отрезку.

Тренинг-система

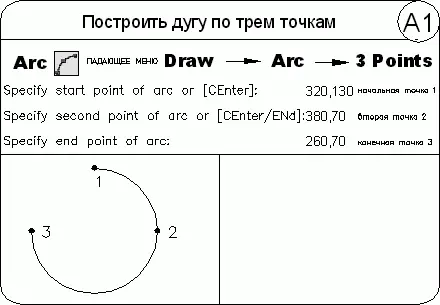

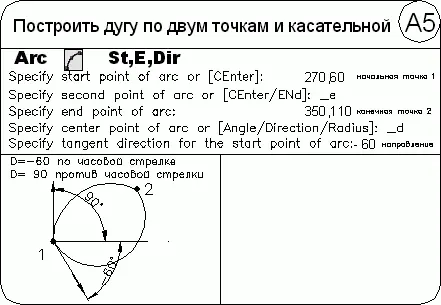

Выполните упражнения A1–A5 из раздела 2.

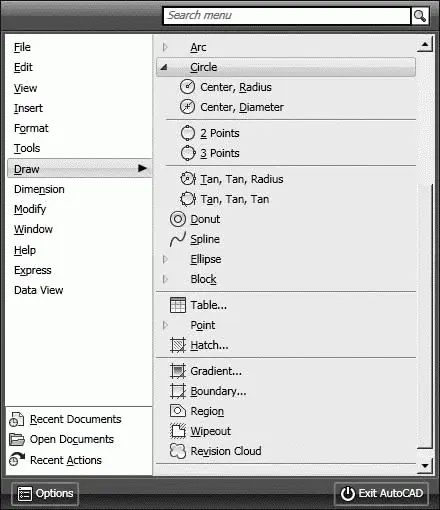

Команда CIRCLE, формирующая окружность , вызывается из падающего меню Draw → Circle или щелчком на пиктограмме Circle на панели инструментов Draw (рис. 9.2).

Рис. 9.2.Команда построения окружности в падающем меню

Окружности можно строить различными способами. По умолчанию построение производится путем указания центра и радиуса. Можно задавать центр и диаметр или только диаметр, указывая его начальную и конечную точки. Окружность также может строиться по трем точкам. Кроме того, имеется возможность определять окружность, касающуюся либо трех объектов рисунка, либо двух (в последнем случае задается еще и радиус).

Запросы команды CIRCLE:

Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: – указать центр окружности

Specify radius of circle or [Diameter]: – указать радиус

Ключи команды CIRCLE:

• 3Р – строит окружность по трем точкам, лежащим на окружности;

• 2P – строит окружность по двум точкам, лежащим на диаметре;

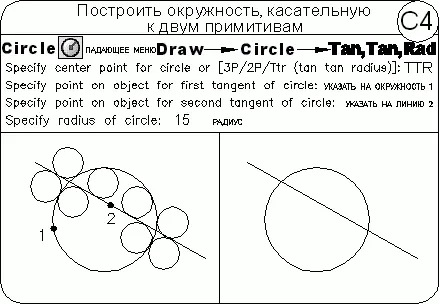

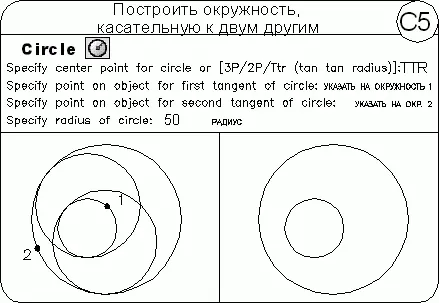

• Ttr – строит окружность по двум касательным и радиусу.

Тренинг-система

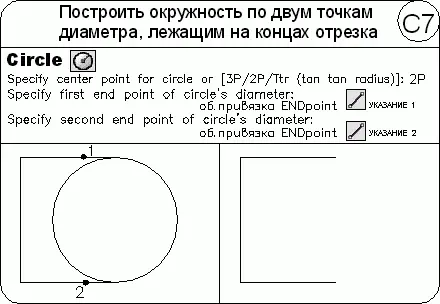

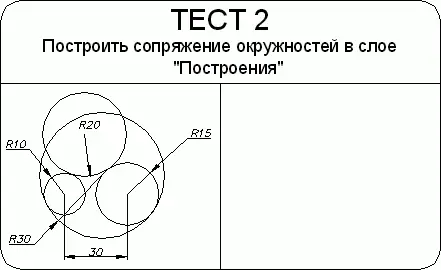

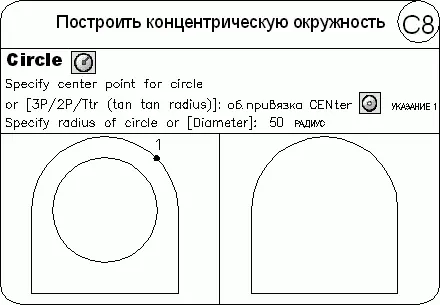

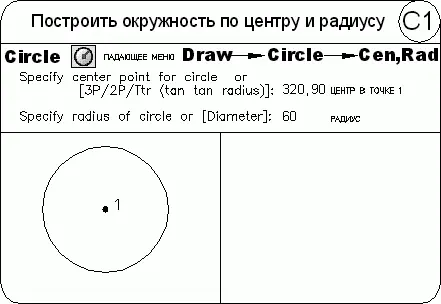

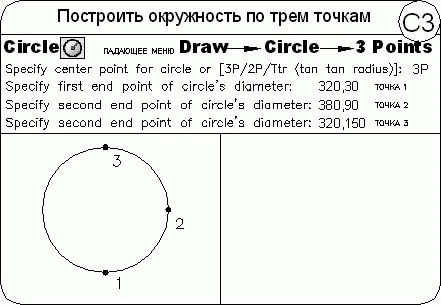

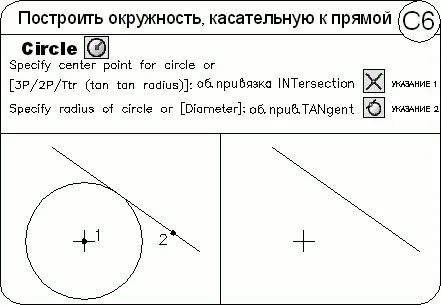

Выполните упражнения C1–C8 и тест 2 из раздела 2.

Команда DONUT, формирующая кольца , вызывается из падающего меню Draw → Donut или щелчком на пиктограмме Donut.

С помощью функции построения колец легко строить закрашенные кольцеобразные объекты и круги. В действительности они представляют собой замкнутые полилинии ненулевой ширины. Для построения кольца необходимо задать его внутренний и внешний диаметры, а также центр. За один вызов команды можно построить любое количество колец одинакового диаметра, но с разными центрами. Работа команды завершается нажатием клавиши Enter. Если требуется построить заполненный круг, следует задать нулевой внутренний диаметр кольца.
