7. Осталось построить сиденье. Для этого в окне проекции Тор (Вид сверху) создайте примитив ChamferCyl (Цилиндр с фаской) с такими значениями параметров: Radius (Радиус) = 78, Height (Высота) = 20, Fillet (Фаска) = 10, Sides (Количество сторон) = 45, Fillet Segs (Количество сегментов в фаске) = 5. Используя окно ввода значений трансформаций, задайте такие координаты: X = 0; Y = 0; Z = 70. Модель готова.

Сохраните файл под именем Кресло из ротанга.

Из данного упражнения вы узнаете, как создать оконные и дверные проемы в помещении (рис. 4.31).

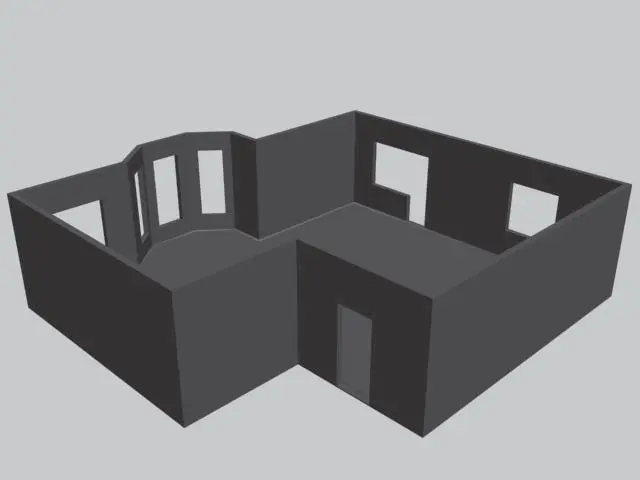

Рис. 4.31.Вид коробки помещения с оконными проемами

1. Откройте сохраненный ранее файл Коробка помещения.max. Чтобы можно было вставить окна или двери, необходимо сделать отверстия для них. Отверстия создаются с помощью стандартных примитивов, имеющих нужную форму. В нашем случае это обычный Вох (Параллелепипед). Примитивы, которые используются для этих целей, называются эффекторами. Они должны иметь параметры, совпадающие с будущими окнами или дверьми. Кроме того, они должны быть правильно расположены, то есть размещать эффекторы следует на месте будущего окна или двери и так, чтобы эффектор проходил сквозь стену.

2. Сначала построим эффекторы для оконных проемов в верхней изогнутой части помещения. В окне проекции Тор (Вид сверху) создайте стандартный примитив Вох (Параллелепипед) с такими значениями параметров: Length (Длина) =70, Width (Ширина) = 70, Height (Высота) = 200 см. Выберите инструмент Select and Rotate (Выделить и вращать) и нажмите клавишу F12 для вызова окна ввода значений трансформаций. По оси Z задайте угол поворота 40. Выберите инструмент Select and Move (Выделить и переместить) и укажите следующие координаты: X = 365; Y = 680; Z = 50 см. Активизируйте окно Тор (Вид сверху). Сделаем зеркальную копию объекта. Для этого выполните команду меню Tools → Mirror (Инструменты → Зеркальное отражение). В появившемся диалоговом окне установите переключатель Clone Selection (Тип клона) в положение Copy (Копия) и нажмите OK. Выберите инструмент Select and Move (Выделить и переместить) и нажмите клавишу F12 для вызова окна ввода значений трансформаций. Укажите следующие координаты: X = 605; Y = 680; Z = 50 см. В окне проекции Тор (Вид сверху) постройте еще один Вох (Параллелепипед) с такими значениями параметров: Length (Длина) = 70, Width (Ширина) = 80, Height (Высота) = 200 см. Задайте следующие координаты: X = 475; Y = 715; Z = 50 см.

3. Строим остальные эффекторы. В окне проекции Тор (Вид сверху) создайте примитив Вох (Параллелепипед) с параметрами 70 x 140 x 140 см и координатами X = 155; Y = 630; Z = 85 см.

4. В окне проекции Тор (Вид сверху) создайте примитив Вох (Параллелепипед) с параметрами 140 x 70 x 140 см и координатами X = 1045; Y = –100; Z = 85 см. С помощью инструмента Select and Move (Выделить и переместить), удерживая нажатой клавишу Shift, сделайте копию объекта и задайте ей такие координаты: X = 1045; Y = 380; Z = 85 см. Получились два одинаковых эффектора для создания оконных проемов.

5. Согласно замыслу, один из проемов должен иметь выход на балкон. Поэтому строим эффектор для проема балконной двери. В окне проекции Тор (Вид сверху) создайте примитив Вох (Параллелепипед) с такими значениями параметров: Length (Длина) =70 см, Width (Ширина) = 70 см, Height (Высота) = 225 см. Задайте для него следующие координаты: X = 1045; Y = 275; Z = 0 см.

6. Наконец, требуется смоделировать входную дверь в помещение. Выполним эффектор входной двери. В окне проекции Тор (Вид сверху) создайте примитив Вох (Параллелепипед) с параметрами 90 x 70 x 200 см и координатами X = 320; Y = –160; Z = 0 см. Все готово к применению булевой операции (рис. 4.32).

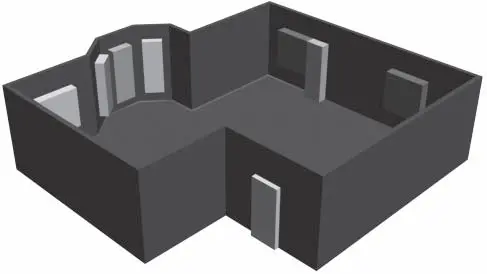

Рис. 4.32.Вид коробки помещения с эффекторами перед булевой операцией

7. Выделите стены. Выполните команду меню Create → Compound → ProBoolean (Создать → Составные → Пробулевы объекты). В свитке Pick Boolean (Выбрать булев объект) нажмите кнопку Start Picking (Начать выбор) и последовательно щелкните на каждом эффекторе.

Сохраните изменения в файле, выполнив команду File → Save (Файл → Сохранить).

Применение модификаторов, создание составных объектов, сплайновое моделирование – это далеко не все возможности программы 3ds Max. Чтобы сделать объект со сложной геометрией, необходимо использовать и другие средства, например полигональное моделирование. Это, пожалуй, самый интересный способ моделирования.

Дело в том, что поверхность любого объекта программа рассматривает как набор вершин, ребер, граней и других элементов, положение которых можно изменять. Элементы, входящие в состав трехмерной модели, называются подобъектами. Поверхность, которая состоит из управляющих подобъектов, называется редактируемой. Редактируемую поверхность можно сравнить, условно, конечно, с глиной, из которой вы можете вылепить любую форму.

В 3ds Max есть несколько типов редактируемых поверхностей:

• Editable Mesh (Редактируемая сетка) – поверхность, состоящая из треугольных граней. При работе с редактируемой сеткой можно использовать режимы редактирования Vertex (Вершина), Edge (Ребро), Face (Грань), Polygon (Полигон) и Element (Элемент);

• Editable Polу (Редактируемая полисетка) – поверхность, состоящая из многоугольников. Для работы с такими объектами можно использовать режимы редактирования Vertex (Вершина), Edge (Ребро), Border (Граница), Polygon (Полигон) и Element (Элемент);

• Editable Patch (Редактируемая патч-поверхность) – поверхность, состоящая из лоскутов треугольной или четырехугольной формы, которые создаются сплайнами Безье. Особенность этого типа редактируемой поверхности заключается в гибкости управления формой создаваемого объекта. Для работы с Editable Patch (Редактируемая патч-поверхность) можно использовать режимы редактирования Vertex (Вершина), Edge (Ребро), Patch (Патч), Element (Элемент) и Handle (Вектор);

• NURBS Surface (NURBS-поверхность) – поверхность, построенная на NURBS-кривых. Этот метод создания поверхностей основан на неоднородных рациональных B-сплайнах (Non Uniform Rational B-Splines, NURBS). Чаще всего данный способ используется для моделирования органических объектов, анимации лица персонажей. Этот метод является самым сложным в освоении, но вместе с тем самым гибким.

Редактируемые поверхности различаются между собой, по большей части, возможностями редактирования модели на разных уровнях подобъектов, а также инструментами, которые можно при этом использовать.

Чтобы иметь возможность работать с трехмерной моделью как с редактируемой сеткой, необходимо преобразовать ее в поверхность соответствующего типа. Для этого щелчком правой кнопки мыши вызовите в активном окне проекции контекстное меню, щелкните на пункте Convert To (Преобразовать) и в появившемся подменю выберите нужный тип поверхности, то есть команду Convert to Editable Mesh (Преобразовать в редактируемую сетку). Можно преобразовать объект в редактируемую сетку, используя контекстное меню в стеке модификаторов, – правой кнопкой мыши щелкните на названии объекта и в разделе Convert To (Преобразовать) открывшегося меню выберите строку Editable Mesh (Редактируемая сетка). Еще один сособ работать с объектом как с редактируемой сеткой – применить к объекту модификатор Edit Mesh (Редактируемая сетка).
