Внимание!

При использовании модификатора всегда можно удалить модификатор и вернуться на этап работы, предшествующий его применению. Операция преобразования в редактируемую сетку является необратимой, то есть, выполнив ее, вы не сможете вернуться на предыдущий этап, например, чтобы изменить настройки примитива.

Преобразование объекта в редактируемый не изменяет его внешне: объект просто превращается из математически определяемого параметрического в подробное описание каждого из его подобъектов. Параметры создания и все модификаторы, применявшиеся к объекту, удаляются (то есть действие модификаторов остается, но пропадает возможность изменять их параметры).

Несмотря на то что каждый тип редактируемых поверхностей имеет свою область применения, поверхности типа Editable Mesh (Редактируемая сетка) и Editable Poly (Редактируемая полисетка) являются наиболее универсальными и используются для моделирования трехмерных объектов чаще, чем другие. Кроме того, Editable Poly (Редактируемая полисетка) – поверхность достаточно «молодая», поэтому является более прогрессивной. Инструменты 3ds Max для работы с этим типом редактируемой поверхности постоянно совершенствуются, благодаря чему моделирование упрощается.

К объектам типа Editable Mesh (Редактируемая сетка) относятся геометрические модели трехмерных тел, представленных поверхностями в виде сеток с треугольными ячейками. Объекты типа Editable Poly (Редактируемая полисетка) отличаются от редактируемых сеток тем, что их поверхности состоят не из треугольных граней, а из полигонов. Полигоны представляют собой многоугольники, у которых имеются как минимум четыре вершины. По этой причине сетку, составленную из полигонов, в отличие от сетки, составленной из треугольных граней, называют полигональной сеткой, или полисеткой.

Многие возможности редактирования объектов Editable Poly (Редактируемая полисетка) и Editable Mesh (Редактируемая сетка) аналогичны, однако имеются и различия. Объекты типа Editable Mesh (Редактируемая сетка) можно редактировать на уровне вершин, ребер, граней, полигонов и элементов, а объекты типа Editable Poly (Редактируемая полисетка) – на уровне вершин, ребер, границ, полигонов и элементов. Многие операции на первый взгляд аналогичны для обоих типов объектов, например Extrude (Выдавить) и Bevel (Выдавить со скосом), но требуют разной настройки и зачастую приводят к различным результатам. Кроме того, полигональные сетки, по сравнению с обычными сетками, обладают рядом дополнительных свойств, в частности допускают сглаживание без использования таких специальных модификаторов, как MeshSmooth (Сглаживание сетки).

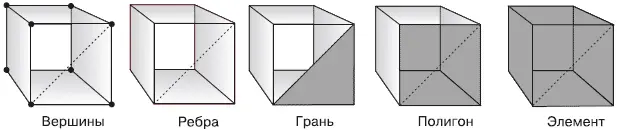

Объекты Editable Mesh (Редактируемая сетка) имеют следующую сетчатую структуру (рис. 5.1):

Рис. 5.1.Структура сетчатой поверхности, присваиваемой по умолчанию

• Polygon (Полигон) – это многоугольник или замкнутая последовательность, состоящая из трех или более ребер, образующих плоскую поверхность;

• Face (Грань) – каждый многоугольник делится на два треугольника, то есть на две грани, которые представляют собой треугольные поверхности, ограниченные тремя вершинами и тремя ребрами, соединяющими вершины;

• Edge (Ребро) – каждый треугольник состоит из прямых линий, соединяющих две вершины;

• Vertex (Вершина) – вершинами соединяются ребра, вершины представляют собой точки в пространстве, определяемые координатами XYZ;

• Element (Элемент) – это совокупность всех вершин, ребер, граней и полигонов.

В процессе работы с редактируемыми поверхностями можно использовать множество различных инструментов, причем состав доступных инструментов изменяется в зависимости от того, на каком уровне подобъектов вы работаете. Эти инструменты объединены в несколько свитков, название каждого из которых говорит о предназначении, например свиток Edit Geometry (Правка геометрии) содержит инструменты, позволяющие редактировать геометрию объекта.

После преобразования объекта в редактируемую сетку в стеке модификаторов появляется название Editable Mesh (Редактируемая сетка). Слева от названия находится значок в виде «плюса», щелчок на котором открывает дерево подобъектов (рис. 5.2).

Рис. 5.2.Дерево подобъектов объекта Editable Mesh (Редактируемая сетка)

Оно содержит уже известные вам структурные элементы: Vertex (Вершина), Edge (Ребро), Face (Грань), Polygon (Полигон) и Element (Элемент). Переключаясь на тот или иной уровень редактирования подобъектов, можно выделять соответствующие подобъекты и работать с ними.

Как вы уже знаете, прежде чем что-нибудь сделать с объектом в 3ds Max, его обязательно нужно выделить. При работе с подобъектами действует тот же принцип: для выполнения любых операций с подобъектами их нужно выделить, а уже затем применять различные инструменты.

Активный уровень подобъектов подсвечивается желтым цветом, а сам выделенный подобъект имеет красный цвет.

В 3ds Max есть набор удобных инструментов, которые заметно упрощают выделение подобъектов. Их можно найти в свитке Selection (Выделение).

В верхней части свитка Selection (Выделение) есть кнопки для быстрого переключения между уровнями подобъектов (рис. 5.3).

Рис. 5.3.Кнопки для быстрого переключения между уровнями подобъектов

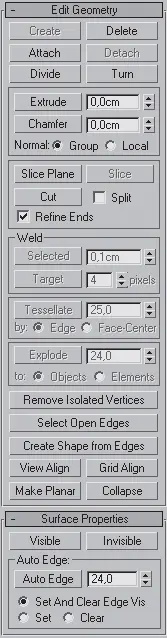

Основные возможности изменения геометрии сетчатой поверхности собраны в свитке Edit Geometry (Правка геометрии) (рис. 5.4).

Рис. 5.4.Свиток Edit Geometry (Правка геометрии)

Команды редактирования на уровне объекта (то есть при выделенной строке Editable Mesh (Редактируемая сетка) в стеке модификаторов) действуют на всю сетку, но, как и в случае сплайнового моделирования, для редактирования подобъектов используется соответствующий уровень, то есть редактирование вершин осуществляется на уровне редактирования Vertex (Вершина) и т. д.

Уровень подобъектов Vertex (Вершина) используется для тщательной, «ручной» доводки формы модели, позволяя пользователю работать с поверхностью объекта примерно так, как это делает скульптор.

Для выделения вершин используются обычные инструменты выделения: Select Object (Выделить объект), Select and Move (Выделить и переместить), Select and Scale (Выделить и масштабировать), Select and Rotate (Выделить и вращать).
