Рита Семак - 3ds Max 2008 для дизайна интерьеров

4. Сделаем дверцы на комодах. Выделите объект Комод 1. В активном окне проекции щелкните на выделенном объекте правой кнопкой мыши и в появившемся контекстном меню выберите команду Convert To → Convert to Editable Poly (Преобразовать → Преобразовать в редактируемую полисетку). В стеке модификаторов раскройте дерево подобъектов и переключитесь на уровень Polygon (Полигон). Выделите полигон, расположенный спереди.

5. Выделите полигон, расположенный спереди, и повторите действия, описанные в п. 2.

6. Выделите объект Комод 2. Преобразуйте его в редактируемую полисетку: в активном окне проекции щелкните на выделенном объекте правой кнопкой мыши и в появившемся контекстном меню выберите команду Convert To → Convert to Editable Poly (Преобразовать → Преобразовать в редактируемую полисетку). В стеке модификаторов раскройте дерево подобъектов и переключитесь на уровень Polygon (Полигон). Выделите полигон, расположенный спереди, и повторите действия, описанные выше, чтобы имитировать дверцу.

7. Выделите объект Шкаф 1. Преобразуйте его в редактируемую полисетку. В стеке модификаторов раскройте дерево подобъектов и переключитесь на уровень редактирования Polygon (Полигон). Выделите полигон, расположенный спереди, и повторите действия, описанные выше, чтобы имитировать дверцу.

8. Выделите объект Шкаф 2. Преобразуйте его в редактируемую полисетку. В стеке модификаторов раскройте дерево подобъектов и переключитесь на уровень Polygon (Полигон). Выделите полигон, расположенный спереди, и повторите действия, описанные выше, чтобы имитировать дверцу.

9. Сделаем ручки. В окне проекции Тор (Вид сверху) создайте сплайн Arc (Дуга) с такими значениями параметров: Radius (Радиус) = 5 см, From (Начальный угол) = 180, To (Конечный угол) = 0°. Это будет путь.

10. В окне проекции Тор (Вид сверху) создайте сплайн Ellipse (Эллипс) с параметрами: Length (Длина) = 2, Width (Ширина) = 1 см.

11. Создадим лофтинговый объект. Выделите сплайн-путь (дугу) и выполните команду меню Create → Compound → Loft (Создать → Составные → Лофтинг). В свитке Creation Method (Метод создания) нажмите кнопку Get Shape (Получить форму) и в любом окне проекции щелкните на эллипсе. Получится трехмерное тело. Выделите его и перейдите на вкладку Modify (Редактирование) командной панели. В появившемся свитке Deformations (Деформации) выберите деформацию Scale (Масштаб). Появится окно Scale Deformation (Деформация масштаба). С помощью кнопки Insert Corner Point (Вставить точку с изломом) добавьте одну точку. Используя инструмент Move Control Point (Перемещение контрольной точки), выделите первую точку и задайте ей координаты X = 0, Y = 40. Таким же образом укажите координаты следующих точек: X = 50, Y = 100 и X = 100, Y = 40. Измените тип центральной точки. Для этого щелкните на выделенной точке правой кнопкой мыши и выберите вариант Bezier – Smooth (Безье – сглаженная). В итоге должно получиться изображение, соответствующее рис. 5.36.

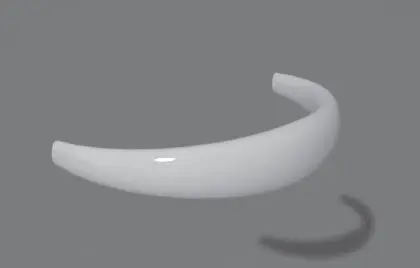

Рис. 5.36.Готовая ручка

12. Сделайте семь копий и расположите их согласно рис. 2.17.

Сохраните файл с изменениями.

Из этого упражнения вы узнаете, как сделать модель окна (рис. 5.37).

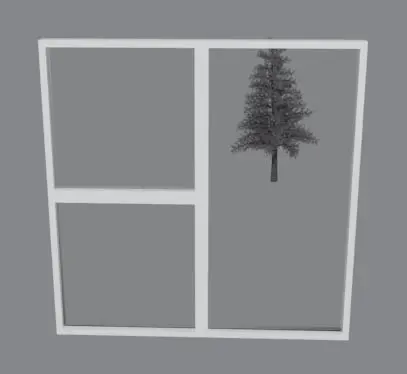

Рис. 5.37.Готовое окно

1. В окне проекции Front (Вид спереди) постройте примитив Box (Параллелепипед) с параметрами 140 x 140 x 8 см. Согласно рисунку, окно будет двухстворчатое с форточкой, поэтому укажем такое количество сегментов: 2 x 2 x 1 (количество сегментов определяет количество полигонов).

2. В активном окне проекции щелкните на выделенном объекте правой кнопкой мыши и в появившемся контекстном меню выберите команду Convert To → Convert to Editable Poly (Преобразовать → Преобразовать в редактируемую полисетку). В стеке модификаторов раскройте дерево подобъектов и переключитесь на уровень Polygon (Полигон).

3. В окне проекции Front (Вид спереди) с помощью инструмента Select Object (Выделить объект) нарисуйте рамку выделения внутри двух правых полигонов. Это действие позволит выделить два противоположных полигона (рис. 5.38). В свитке Edit Polygons (Правка полигонов) нажмите кнопку Settings (Настройки) рядом с кнопкой Inset (Врезать). В счетчик Inset Amount (Величина врезки) открывшегося окна введите 3. Таким образом мы зададим толщину рамы. Нажмите OK. Стекло в окнах вдавлено, то есть выделенные полигоны следует вдавить внутрь. Для этого в свитке Edit Рolygons (Правка полигонов) нажмите кнопку Settings (Настройки) рядом с кнопкой Extrude (Выдавить), введите в счетчик Extrusion Height (Высота выдавливания) значение –3,7 см и нажмите OK.

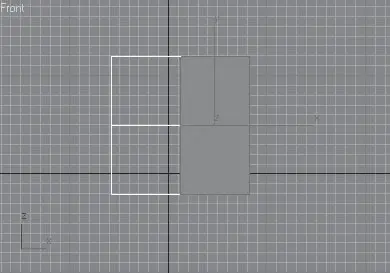

Рис. 5.38.Выделены два полигона

4. В окне проекции Front (Вид спереди) с помощью инструмента Select Object (Выделить объект) нарисуйте рамку выделения внутри двух левых полигонов. Это действие позволит выделить два противоположных полигона (рис. 5.39).

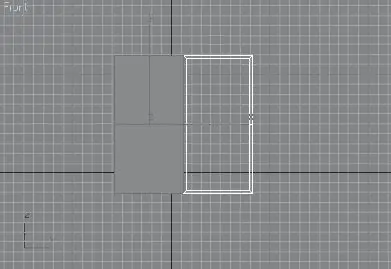

Рис. 5.39.Выделены два левых полигона

5. В свитке Edit Polygons (Правка полигонов) нажмите кнопку Settings (Настройки) рядом с кнопкой Inset (Врезать). Задайте параметру Inset Amount (Величина врезки) открывшегося окна значение 3, переключатель Inset Type (Тип врезки) установите в положение By Polygon (По полигонам) и нажмите кнопку OK. В результате полигон-форточка отделится от окна. Выделенные полигоны следует вдавить внутрь. Для этого в свитке Edit Рolygons (Правка полигонов) нажмите кнопку Settings (Настройки) рядом с кнопкой Extrude (Выдавить), введите в счетчик Extrusion Height (Высота выдавливания) значение –3,7 см и нажмите OK.

Окно готово. Сохраните файл под именем Окно.

В данном упражнении описано, как создать филенчатую модель двери (рис. 5.40).

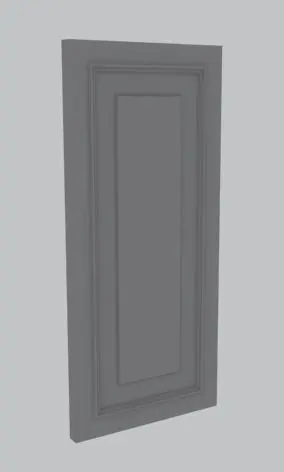

Рис. 5.40.Готовая модель

1. В окне проекции Front (Вид спереди) создайте примитив Вох (Параллелепипед) с параметрами 200 x 90 x 7 см. Укажите такое количество сегментов: 1 x 1 x 1. Преобразуйте объект в редактируемую полисетку. Для этого в активном окне проекции щелкните правой кнопкой мыши на выделенном объекте и в появившемся контекстном меню выберите команду Convert To -Convert to Editable Poly (Преобразовать → Преобразовать в редактируемую полисетку).

2. В стеке модификаторов переключитесь на уровень редактирования Polygon (Полигон). В окне проекции Front (Вид спереди) с помощью инструмента Select Object (Выделить объект) нарисуйте рамку выделения внутри полигона. Это действие позволит выделить два противоположных полигона. В свитке Edit Polygons (Правка полигонов) нажмите кнопку Settings (Настройки) рядом с кнопкой Inset (Врезать). В счетчик Inset Amount (Величина врезки) открывшегося окна введите 10. Таким образом мы задали расстояние от края двери до филенки.
