Перед наращиванием боковых граней нужно снова преобразовать объект в Editable Poly (Редактируемая полигональная поверхность) и объединить вершины в месте стыка.

Далее щелкните на значке Border (Граница)

в свитке Selection (Выделение). В окне проекции Front (Спереди) щелкните в стороне от объекта и протащите указатель мыши на противоположную сторону окна по диагонали, выделяя все открытые ребра (в данном случае это внутренние ребра шины с обеих сторон). Щелкните на кнопке Select and Uniform Scale (Выделить и равномерно масштабировать) панели инструментов

и, удерживая нажатой клавишу Shift, дважды скопируйте ребра, чтобы нарастить стороны шины. У вас получится законченная модель шины.

Сейчас можно открыть ранее спрятанный диск и привести при необходимости шину к общему с ним масштабу. На рис. 12.64 показано то, что получилось у меня.

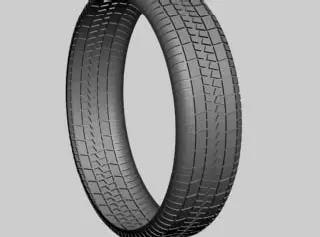

Рис. 12.63.Автомобильная шина после применения модификатора Bend (Изгиб)

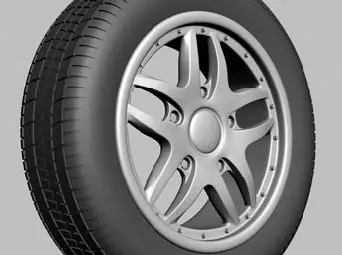

Рис. 12.64.Результат окончательной визуализации автомобильного колеса

ПРИМЕЧАНИЕ

Если у вас возникли вопросы по созданию модели автомобильного колеса, обратитесь к файлу сцены poly_disk.max, расположенному в папке Examples\Глава 12\Poly_disk прилагаемого к книге DVD.

Моделирование автомобиля – пожалуй, самое сложное задание из представленных в этой книге. Если у вас недостаточно опыта работы в программе 3ds Max, начинать его желательно после освоения упражнений по моделированию полигонами.

Моделировать автомобиль можно разными способами. Все они имеют свои плюсы и минусы. Я не стану подробно останавливаться на каждом, а только в общих чертах опишу их.

■ NURBS-моделирование. В примерах по моделированию в 3ds Max встречается крайне редко. Моделировать сложно, хотя модель в конечном итоге получается достаточно сглаженная.

■ Патч-моделирование. При достаточных навыках в работе таким образом можно выполнять моделирование автомобилей любой сложности. Патчи имеют некоторые особенности, знание которых необходимо для нормальной работы. Кроме того, построение кривизны поверхности сводится к редактированию не только положения вершин в пространстве, но и манипуляторов, что дополнительно усложняет задачу.

■ Моделирование сплайнами с последующим применением модификатора Surface (Поверхность). Этот способ напоминает патч-моделирование. Я применяю его для моделирования автомобилей со сложной и сглаженной геометрией. Метод очень удачен, но требует подготовки и хорошего пространственного мышления: нужно размещать в пространстве большое количество вершин кривой и уметь работать с манипуляторами.

■ Низкополигональное моделирование. При таком моделировании за основу берется объект Box (Параллелепипед) с достаточным количеством разбиений и при помощи модификатора Edit Mesh (Редактирование поверхности) изменяется положение вершин, они подгоняются под форму автомобиля. Моделирование ведется по принципу «от простого к сложному» (добавляются грани, полигоны, уточняется геометрия и т. д.). После создания общей формы к объекту применяется модификатор MeshSmooth (Сглаживание).

■ Полигональное моделирование. Это скорее разновидность низкополигонального моделирования, с той разницей, что применяется метод наращивания полигонов по форме модели с использованием Editable Poly (Редактируемая полигональная поверхность). На сегодняшний день это самый удобный способ создания полигональной модели.

В этом разделе рассмотрим применение последнего способа моделирования как самого распространенного и простого. Преимущество этого метода заключается в том, что мы строим полигоны лишь там, где они необходимы, имея в своем арсенале максимальный набор инструментов для работы с полигональной моделью.

В разделах, посвященных моделированию телефонной трубки и колеса, мы уже использовали этот способ, и вы должны были приобрести начальные навыки работы с Editable Poly (Редактируемая полигональная поверхность). Из-за этого материал будет подан в сжатом виде, лишь с описанием техники моделирования.

Как обычно, моделирование начинается с создания виртуальной студии. Способы ее построения были рассмотрены в начале главы, поэтому будем считать, что студия у вас уже есть.

Вернемся еще раз к теме построения виртуальной студии и дадим несколько рекомендаций.

■ Виртуальная студия должна находиться в начале координат, то есть значения ее координат по осям X, Y и Z должны быть равны 0. Это значительно упростит зеркальное отображение объектов моделирования (фары, зеркала, колеса и т. д.), а также половины кузова автомобиля.

■ Студия должна быть заблокирована от случайного смещения. Для этого щелкните на объекте-студии правой кнопкой мыши и в появившемся контекстном меню выберите строку Object Properties (Свойства объекта). Откроется одноименное окно, в котором установите флажок Freeze (Фиксировать), и снимите Show Frozen in Gray (Показывать замороженное серым).

Каким бы методом вы ни моделировали автомобиль исходя из того, что он симметричен, достаточно смоделировать лишь половину объекта, а потом сделать зеркальную копию.

Моделировать автомобиль начните с построения объекта Plane (Плоскость) в районе переднего крыла автомобиля. Для этого выполните команду Create ► Standard Primitives ► Plane (Создание ► Простые примитивы ► Плоскость) и в окне проекции Front (Спереди) постройте небольшую плоскость, которая будет отправной точкой всего моделирования (рис. 12.65).

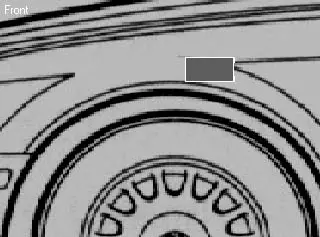

Рис. 12.65.Плоскость, с которой начинается построение модели автомобиля

Для удобства работы измените способ отображения объекта. Для этого щелкните на плоскости правой кнопкой мыши и в появившемся контекстном меню выберите строку Object Properties (Свойства объекта). В области Display Properties (Свойства отображения) открывшегося окна Object Properties (Свойства объекта) установите флажок See-Through (Видеть сквозь). После этого вы сможете видеть ту часть виртуальной студии, которая скрывается за моделируемым объектом.

Больше свойства параметрического объекта Plane (Плоскость) вам не понадобятся. Дальнейшее моделирование будет проводиться на уровне редактирования подобъектов (вершин, граней, полигонов). Для доступа к этому уровню необходимо преобразовать объект в Editable Poly (Редактируемая полигональная поверхность). Для этого щелкните на нем правой кнопкой мыши, в появившемся контекстном меню выполните команду Convert To ► Convert to Editable Poly (Преобразовать ► Преобразовать в редактируемую полигональную поверхность).
